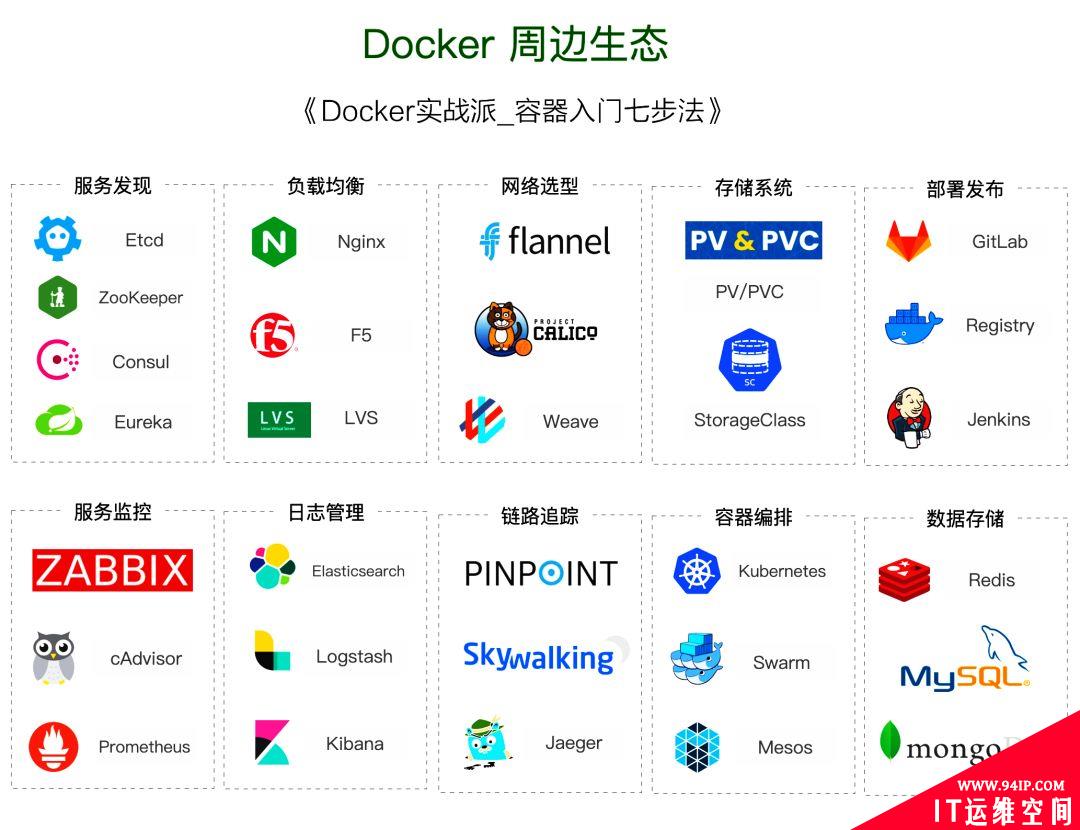

Docker架构主要包含什么以及周边生态详解

king linux 2023-01-26 516浏览 0

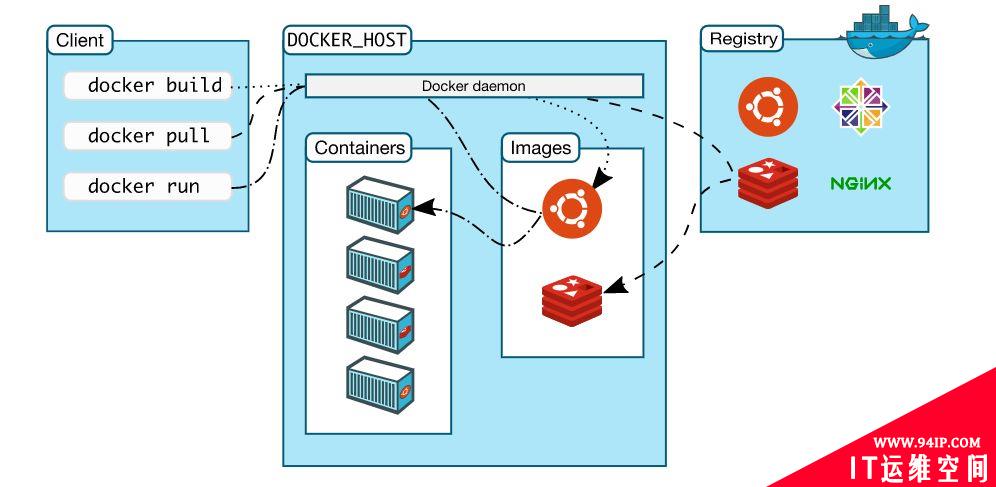

我们看如下图：

docker架构主要包含：

Docker Client：docker client 是docker架构中用户用来和docker daemon建立通信的客户端，用户使用的可执行文件为docker，通过docker命令行工具可以发起众多管理container的请求。docker client发送容器管理请求后，由docker daemon接受并处理请求，当docker client 接收到返回的请求相应并简单处理后，docker client 一次完整的生命周期就结束了，当需要继续发送容器管理请求时，用户必须再次通过docker可以执行文件创建docker client。

Docker Server：在Docker的启动过程中，通过包gorilla/mux(golang的类库解析)，创建了一个mux.Router，提供请求的路由功能。在Golang中，gorilla/mux是一个强大的URL路由器以及调度分发器。该mux.Router中添加了众多的路由项，每一个路由项由HTTP请求方法(PUT、POST、GET或DELETE)、URL、Handler三部分组成。

Daemon：docker daemon 是docker架构中一个常驻在后台的系统进程，功能是：接收处理docker client发送的请求。该守护进程在后台启动一个server，server负载接受docker client发送的请求;接受请求后，server通过路由与分发调度，找到相应的handler来执行请求。docker daemon启动所使用的可执行文件也为docker，与docker client启动所使用的可执行文件docker相同，在docker命令执行时，通过传入的参数来判别docker daemon与docker client。
Containerd：Docker 引擎中的 Containerd 组件确保了 Docker 镜像能够以正确的 OCI Bundle 的格式传递给 Runc；
Runc：实质上是一个轻量级的、针对 Libcontainer 进行了包装的命令行交互工具，可以理解为一个独立的容器运行时工具。作用只有一个——创建容器。

Docker Driver：

Execdrive：存储了容器定义的配置信息了，Libcontainer 拿到这些配置信息后，将会调用底层的 Namespace 和 Cgroup 等技术来完成容器的创建和管理；
Networkdirver：主要作用是完成 Docker 容器的网络环境配置，包括容器的 IP 地址、端口、防火墙策略，以及与主机的端口映射等；
Graphdriver：主要负责对容器镜像的管理。

Linux Kernel：

Chroot：即 change root directory (主要用来更改 root 目录)。在 Linux 系统中，系统默认的目录结构都是以 /，即以根 (root) 开始的。而在使用 Chroot 之后，系统的目录结构将以指定的位置作为 / 位置；
Namespace：是 Linux 内核用来隔离内核资源的方式，目的就是实现轻量级虚拟化(容器)服务，为 Docker 等容器技术提供了基础条件；
Cgroup：是 Linux 内核提供的一种可以限制单个进程或者多个进程所使用资源的机制，可以对 CPU、内存等资源实现精细化的控制，Docker 就使用了 Cgroup提供的资源限制能力来完成 CPU，内存等部分的资源控制；
Network：为 Docker 容器提供多种网络解决方案；
Capability：Linux 引入了 Capabilities 机制对 root 权限进行细粒度的控制，实现按需授权，从而减小系统的安全攻击面；
Seccomp：即安全计算模式，可以使用它来限制容器内可用的操作。seccomp()系统调用在调用进程的seccomp状态下运行。Docker 中使用此功能来限制应用程序的访问；
Filesystem：UnionFS 通过 Linux Filesystem 为容器提供高效的管理能力。Docker 的镜像就采用了 UnionFS 技术，从而实现了分层的镜像。
