Redis源码学习之事件驱动

admin 运维技术 2022-11-19 440浏览 0

Redis基于多路复用技术实现了一套简单的事件驱动库，代码在ae.h、ae.c以及ae_epoll.c、ae_evport.c和ae_kqueue.c、ae_select.c这几个文件中。其中ae表示的是antirez eventloop的意思。

Redis里面包含两种事件类型:FileEvent和TimeEvent。

Redis采用IO多路复用技术，所有的事件都是在一个线程中进行处理。Redis的事件驱动模型可以以以下为代码进行表示:

intmain(intargc,char**argv)

{

while(true){

//等待事件到来:wait4Event();

//处理事件:processEvent()

}

}

在一个死循环中等待事件的到来，然后对事件进行处理，以此往复。这就是一个最经典的网络编程模型。

1.基本数据结构

aeEventLoop

Redis源码学习之事件驱动

aeEventLoop是Redis中事件驱动模型的核心，封装了整个事件循环，其中每个字段解释如下：

  • maxfd:已经接受的最大的文件描述符。
  • setsize:当前循环中所能容纳的文件描述符的数量。
  • timeEventNextId:下一个时间事件的ID.
  • lastTime:上一次被访问的时间，用来检测系统时钟是否被修改。
  • events:指针，指向保存所有注册的事件的数组首地址。
  • fired:指针，保存所有已经买被触发的事件的数组首地址。
  • timeEventHead:Redis用一个链表来存储所有的时间事件，timeEventHead是指向这个链表的首节点指针。
  • stop:停止整个事件循环。
  • apiData:指针，指向epoll结构。
  • beforeSleep:函数指针。每次实现循环的时候，在阻塞直到时间到来之前，会先调用这个函数。

aeFileEvent和aeTimeEvent

这两个结构分别表示文件事件和时间事件，定义如下

typedefstructaeFileEvent{

intmask;/*oneofAE_(READABLE|WRITABLE)*/

aeFileProc*rfileProc;//函数指针，写事件处理

aeFileProc*wfileProc;//函数指针，读事件处理

void*clientData;//具体的数据

}aeFileEvent;

其中mask表示文件事件类型掩码，可以是AE_READABLE表示是可读事件，AE_WRITABLE为可写事件。aeFileProc是函数指针。

/*Timeeventstructure*/

typedefstructaeTimeEvent{

longlongid;//事件ID

longwhen_sec;//事件触发的时间:s

longwhen_ms;//事件触发的时间:ms

aeTimeProc*timeProc;//函数指针

aeEventFinalizerProc*finalizerProc;//函数指针:在对应的aeTieEvent节点被删除前调用，可以理解为aeTimeEvent的析构函数

void*clientData;//指针，指向具体的数据

structaeTimeEvent*next;//指向下一个时间事件指针

}aeTimeEvent;

aeFiredEvent

aeFiredEvent结构表示一个已经被触发的事件，结果如下:

/*Afiredevent*/

typedefstructaeFiredEvent{

intfd;//事件被触发的文件描述符

intmask;//被触发事件的掩码，表示被触发事件的类型

}aeFiredEvent;

fd表示事件发生在哪个文件描述符上面，mask用来表示具体事件的类型。

aeApiState

Redis底层采用IO多路复用技术实现高并发，具体实现可以采用kqueue、select、epoll等技术。对于Linux来说，epoll的性能要优于select，所以以epoll为例来进行分析。

typedefstructaeApiState{

intepfd;

structepoll_event*events;

}aeApiState;

aeApiState封装了跟epoll相关的数据，epfd保存epoll_create()返回的文件描述符。

具体实现细节

事件循环启动:aeMain()

事件驱动的启动代码位于ae.c的aeMain()函数中，代码如下:

Redis源码学习之事件驱动

从aeMain()方法中可以看到，整个事件驱动是在一个while()循环中不停地执行aeProcessEvents()方法，在这个方法中执行从客户端发送过来的请求。

初始化:aeCreateEventLoop()

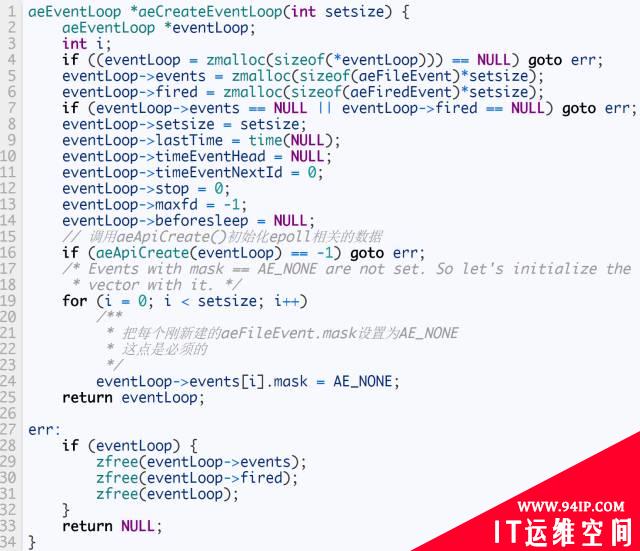

aeEventLoop的初始化是在aeCreateEventLoop()方法中进行的，这个方法是在server.c中的initServer()中调用的。实现如下:

Redis源码学习之事件驱动

在这个方法中主要就是给aeEventLoop对象分配内存然后并进行初始化。其中关键的地方有：

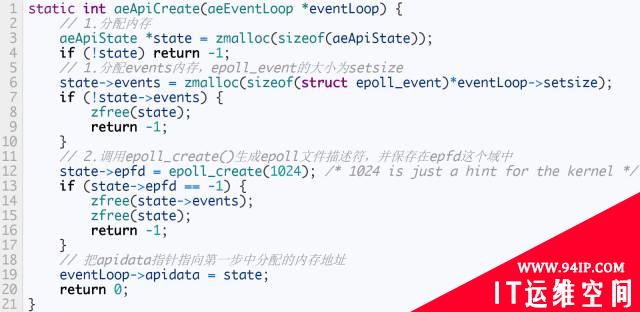

1、调用aeApiCreate()初始化epoll相关的数据。aeApiCreate()实现如下:

Redis源码学习之事件驱动

在aeApiCreate()方法中主要完成以下三件事：

  1. 分配aeApiState结构需要的内存。
  2. 调用epoll_create()方法生成epoll的文件描述符，并保存在aeApiState.epfd字段中。
  3. 把第一步分配的aeApiState的内存地址保存在EventLoop->apidata字段中。

    2、初始化events中的mask字段为为AE_NONE。

    生成fileEvent:aeCreateFileEvent()

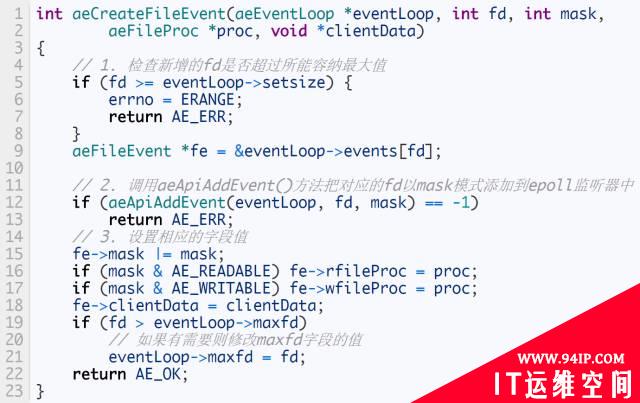

    Redis使用aeCreateFileEvent()来生成fileEvent，代码如下:

    Redis源码学习之事件驱动

    aeCreateFileEvent()方法主要做了以下三件事:

    1. 检查新增的fd是否超过所能容纳最大值。
    2. 调用aeApiAddEvent()方法把对应的fd以mask模式添加到epoll监听器中。
    3. 设置相应的字段值。

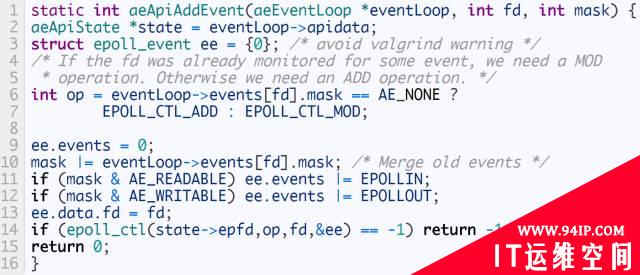

      其中最关键的步骤是第二步，aeApiAddEvent()方法如下：

      Redis源码学习之事件驱动

      生成timeEvent:aeCreateTimeEvent()

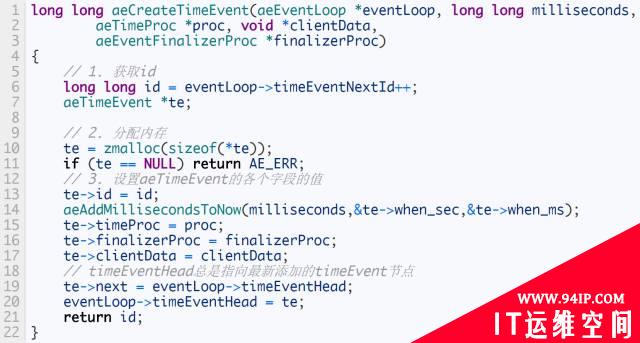

      aeCreateTimeEvent()方法主要是用来生成timeEvent节点，其实现比较简单，代码如下所示:

      Redis源码学习之事件驱动

      处理timeEevnt:processTimeEvents()

      Redis在processTimeEvents()方法中来处理所有的timeEvent，实现如下:

      staticintprocessTimeEvents(aeEventLoop*eventLoop){

intprocessed=0;

aeTimeEvent*te,*prev;

longlongmaxId;

time_tnow=time(NULL);

/**

*如果系统时间被调整到将来某段时间然后又被设置回正确的时间,

*这种情况下链表中的timeEvent有可能会被随机的延迟执行,因

*此在这个情况下把所有的timeEvent的触发时间设置为0表示及执行

*/

if(now<eventLoop->lastTime){

te=eventLoop->timeEventHead;

while(te){

te->when_sec=0;

te=te->next;

}

}

eventLoop->lastTime=now;//设置上次运行时间为now



prev=NULL;

te=eventLoop->timeEventHead;

maxId=eventLoop->timeEventNextId-1;

while(te){

longnow_sec,now_ms;

longlongid;

/**

*删除已经被标志位删除的时间事件

*/

if(te->id==AE_DELETED_EVENT_ID){

aeTimeEvent*next=te->next;

if(prev==NULL)

eventLoop->timeEventHead=te->next;

else

prev->next=te->next;

if(te->finalizerProc)

//在时间事件节点被删除前调用finlizerProce()方法

te->finalizerProc(eventLoop,te->clientData);

zfree(te);

te=next;

continue;

}

if(te->id>maxId){

/**

*te->id>maxId表示当前te指向的timeEvent为当前循环中新添加的,

*对于新添加的节点在本次循环中不作处理。

*PS:为什么会出现这种情况呢？有可能是在timeProc()里面会注册新的timeEvent节点?

*对于当前的Redis版本中不会出现te->id>maxId这种情况

*/

te=te->next;

continue;

}

aeGetTime(&now_sec,&now_ms);

if(now_sec>te->when_sec||

(now_sec==te->when_sec&&now_ms>=te->when_ms))

{

//如果当前时间已经超过了对应的timeEvent节点设置的触发时间，

//则调用timeProc()方法执行对应的任务

intretval;



id=te->id;

retval=te->timeProc(eventLoop,id,te->clientData);

processed++;

if(retval!=AE_NOMORE){

//要执行多次，则计算下次执行时间

aeAddMillisecondsToNow(retval,&te->when_sec,&te->when_ms);

}else{

//如果只需要执行一次，则把id设置为-1，再下次循环中删除

te->id=AE_DELETED_EVENT_ID;

}

}

prev=te;

te=te->next;

}

returnprocessed;

}

      在这个方法中会

      1. 判断系统时间有没有调整过，如果调整过，则会把timeEvent链表中的所有的timeEvent的触发时间设置为0，表示立即执行。
      2. 对timeEvent链表进行遍历，对于每个timeEvent节点，如果有：
        • 返回为AE_NOMORE，表示当前timeEvent节点属于一次性事件，标记该节点ID为AE_DELETED_EVENT_ID,表示删除节点，该节点将会在下一轮的循环中被删除。
        • 返回不是AE_NOMORE，表示当前timeEvent节点属于周期性事件，需要多次执行，调用aeAddMillisecondsToNow()方法设置下次被执行时间。
        • 如果已经被标记为删除(AE_DELETED_EVENT_ID)，则立即释放对应节点内存，遍历下个节点。
          • 如果id大于maxId,则表示当前节点为本次循环中新增节点，咋本次循环中不错处理，继续下个节点。
          • 如果当前节点的触发时间大于当前时间，则调用对应节点的timeProc()方法执行任务。根据timeProc()方法的返回，又分为两种情况:

        处理所有事件:aeProcessEvents()

        Redis中所有的事件，包括timeEvent和fileEvent都是在aeProcessEvents()方法中进行处理的，刚方法实现如下：

        /*Processeverypendingtimeevent,theneverypendingfileevent

*(thatmayberegisteredbytimeeventcallbacksjustprocessed).

*Withoutspecialflagsthefunctionsleepsuntilsomefileevent

*fires,orwhenthenexttimeeventoccurs(ifany).

*

*Ifflagsis0,thefunctiondoesnothingandreturns.

*ifflagshasAE_ALL_EVENTSset,allthekindofeventsareprocessed.

*ifflagshasAE_FILE_EVENTSset,fileeventsareprocessed.

*ifflagshasAE_TIME_EVENTSset,timeeventsareprocessed.

*ifflagshasAE_DONT_WAITsetthefunctionreturnsASAPuntilall

*theeventsthat'spossibletoprocesswithouttowaitareprocessed.

*

*Thefunctionreturnsthenumberofeventsprocessed.*/

intaeProcessEvents(aeEventLoop*eventLoop,intflags)

{

intprocessed=0,numevents;

/**

*既没有时间事件也没有文件事件，则直接返回

*/

if(!(flags&AE_TIME_EVENTS)&&!(flags&AE_FILE_EVENTS))return0;

/**

*-1==eventloop->maxfd表示还么有任何aeFileEvent被添加到epoll

*事件循环中进行监听

*/

if(eventLoop->maxfd!=-1||

((flags&AE_TIME_EVENTS)&&!(flags&AE_DONT_WAIT))){

intj;

aeTimeEvent*shortest=NULL;

structtimevaltv,*tvp;



/**

*如果有aeFileEvent需要处理，就先要从所有待处理的

*aeTimeEvent事件中找到最近的将要被执行的aeTimeEvent节点

*并结算该节点触发时间

*/

if(flags&AE_TIME_EVENTS&&!(flags&AE_DONT_WAIT))

shortest=aeSearchNearestTimer(eventLoop);

if(shortest){

longnow_sec,now_ms;



aeGetTime(&now_sec,&now_ms);

tvp=&tv;



/*Howmanymillisecondsweneedtowaitforthenext

*timeeventtofire?*/

//计算epoll_wait()需要等待的时间

longlongms=

(shortest->when_sec-now_sec)*1000+

shortest->when_ms-now_ms;



if(ms>0){

tvp->tv_sec=ms/1000;

tvp->tv_usec=(ms%1000)*1000;

}else{

tvp->tv_sec=0;

tvp->tv_usec=0;

}

}else{

//如果flags设置了AE_DONT_WAIT,则设置epoll_wait()等待时间为0，

//即立刻从epoll中返回

if(flags&AE_DONT_WAIT){

tv.tv_sec=tv.tv_usec=0;

tvp=&tv;

}else{

/*Otherwisewecanblock*/

tvp=NULL;/*waitforever*/

}

}



//调用aeApiPoll()进行阻塞等待事件的到来，等待时间为tvp

numevents=aeApiPoll(eventLoop,tvp);

for(j=0;j<numevents;j++){

aeFileEvent*fe=&eventLoop->events[eventLoop->fired[j].fd];

intmask=eventLoop->fired[j].mask;

intfd=eventLoop->fired[j].fd;

intrfired=0;

/*notethefe->mask&mask&...code:maybeanalreadyprocessed

*eventremovedanelementthatfiredandwestilldidn't

*processed,sowecheckiftheeventisstillvalid.*/

//fe->mask&&mask的目的是确保对应事件时候还有效

if(fe->mask&mask&AE_READABLE){

rfired=1;

fe->rfileProc(eventLoop,fd,fe->clientData,mask);

}

if(fe->mask&mask&AE_WRITABLE){

if(!rfired||fe->wfileProc!=fe->rfileProc)

fe->wfileProc(eventLoop,fd,fe->clientData,mask);

}

processed++;

}

}

/*Checktimeevents*/

if(flags&AE_TIME_EVENTS)

//处理aeTimeEvent

processed+=processTimeEvents(eventLoop);



returnprocessed;/*returnthenumberofprocessedfile/timeevents*/

}

        该方法的入参flag表示要处理哪些事件，可以取以下几个值 ：

        • AE_ALL_EVENTS:timeEvent和fileEvent都会处理。
        • AE_FILE_EVENTS:只处理fileEvent。
        • AE_TIME_EVENTS:只处理timeEvent。
        • AE_DONT_WAIT:要么立马返回，要么处理完那些不需要等待的事件之后再立马返回。

        aeProcessEvents()方法会做下面几件事:

        1. 判断传入的flag的值，如果既不包含AE_TIME_EVENTS也不包含AE_FILE_EVENTS则直接返回。
        2. 计算如果有aeFileEvent事件需要进行处理，则先计算epoll_wait()方法需要阻塞等待的时间，计算方式如下:
          • 先从aeTimeEvent事件链表中找到最近的需要被触发的aeTimeEvent节点并计算需要被触发的时间，该被触发时间则为epoll_wait()需要等待的时间。
          • 如果没有找到最近的aeTimeEvent节点，表示没有aeTimeEvent节点被加入链表，则判断传入的flags是否包含AE_DONT_WAIT选项，则设置epoll_wait()需要等待时间为0，表示立即返回。
          • 如果没有设置AE_DONT_WAIT,则设置需要等待时间为NULL,表示epoll_wait()一直阻塞等待知道有fileEvent事件到来。

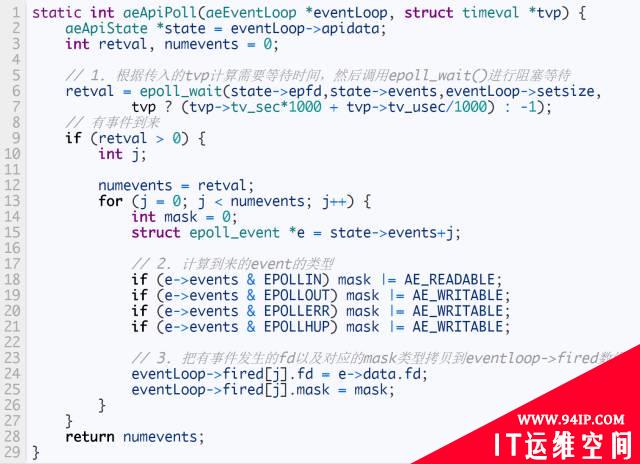

        3. 调用aeApiPoll()方法阻塞等待事件的到来，阻塞时间为第二步中计算的时间。aeApiPoll()实现见文末：
          • aeApiPoll()会做下面几件事:
            • 根据传入的tvp计算需要阻塞的时间，然后调用epoll_wait()进行阻塞等待。
            • 有事件到来之后先计算对应事件的类型。
            • 把事件发生的fd以及对应的类型mask拷贝到fired数组中。
        4. 从aeApiPoll()方法返回之后，所有事件已经就绪了的fd以及对应事件的类型mask已经保存在eventLoop->fired[]数组中。依次遍历fired数组，根据mask类型，执行对应的frileProc()或者wfileProce()方法。
        5. 如果传入的flags中有AE_TIME_EVENTS,则调用processTimeEvents()执行所有已经到时间了的timeEvent。

          Redis源码学习之事件驱动
