VictorialMetrics存储原理之索引

​​前文我们介绍了 VictorialMetrics 中是如何接收和传输数据的​​​，接下来我们来分析下当vmstorage接收到数据后是如何保存监控指标的。 现在我们使用csv来导入一行指标数据，直接使用下面的请求即可：

curl -d "GOOG,1.23,4.56,NYSE" 'http://127.0.0.1:8480/insert/0/prometheus/api/v1/import/csv?format=2:metric:ask,3:metric:bid,1:label:ticker,4:label:market'

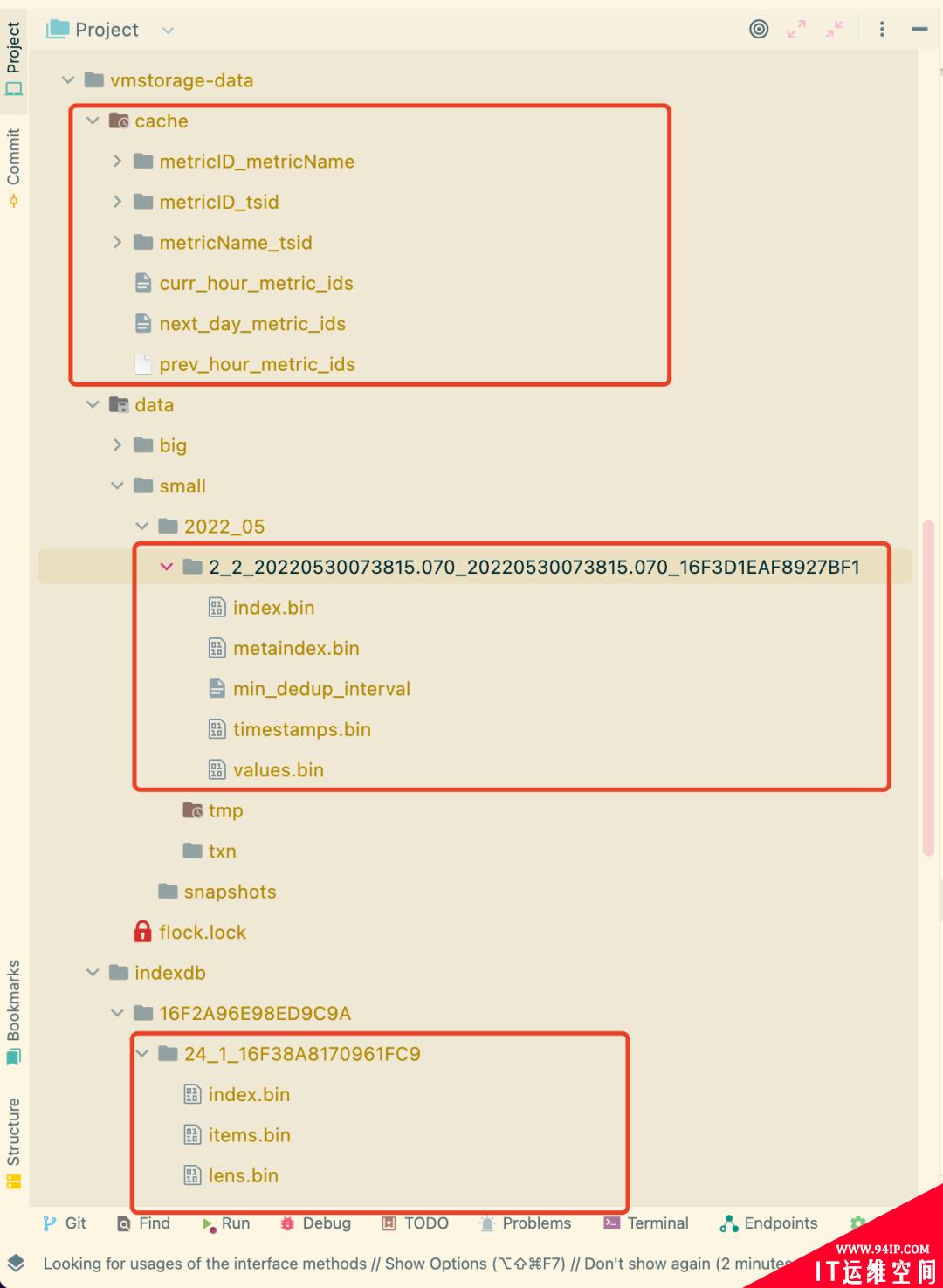

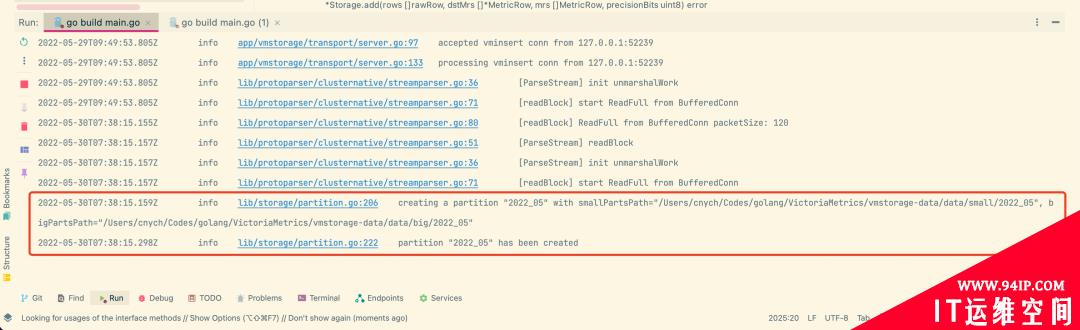

执行上面的请求后，在vmstorage组件下面会收到如下所示的一些日志信息： 同时在数据目录vmstorage-data下面也多了一个cache目录，而且data下面的small目录和indexdb目录下面也生成了一些文件，这些文件就是用来存储指标数据的。 接下来我们就来仔细分析下这些文件是干什么的，以及这些文件的存储格式是怎样的。 要想弄明白vmstorage是如何去存储数据的，首先我们要先弄明白几个概念。

存储格式

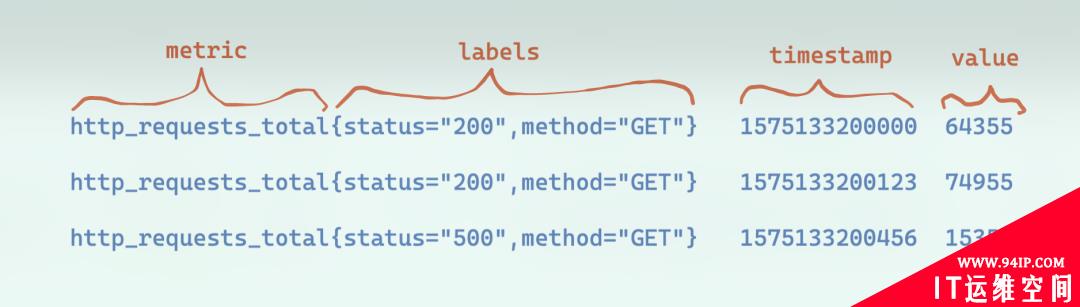

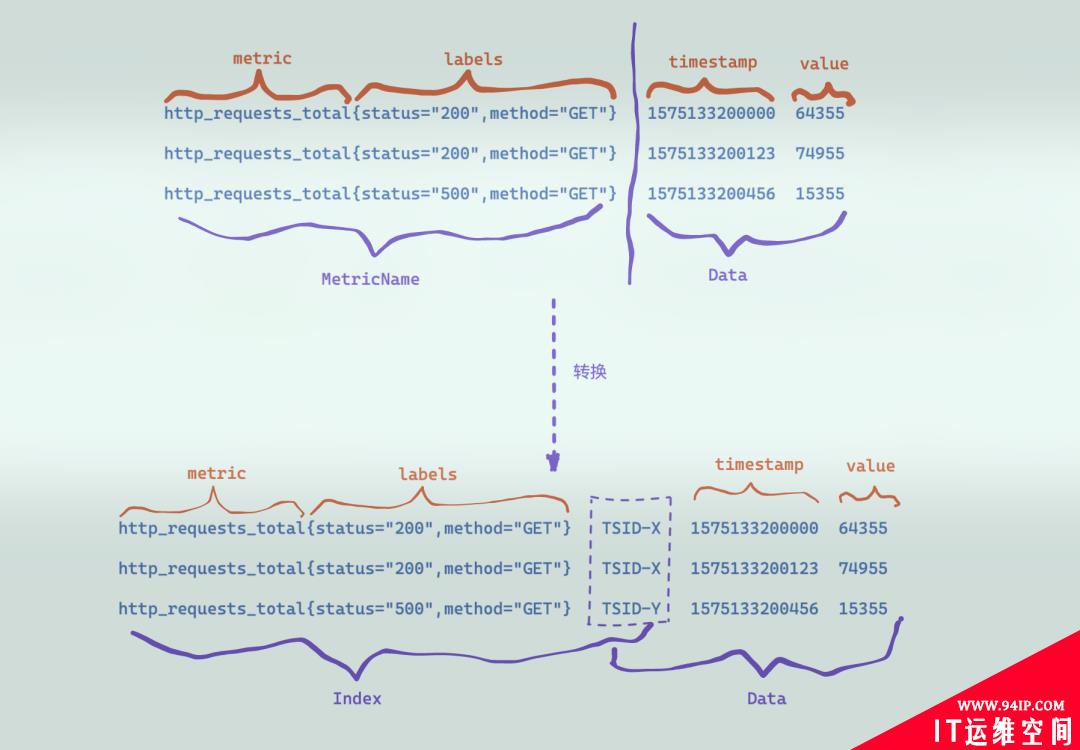

下图是 VictoriaMetrics 支持的 Prometheus 协议的一个写入示例。 VM 在收到写入请求时，会对请求中包含的时序数据做转换处理。首先根据包含 metric 和 labels 的 MetricName 生成一个唯一标识TSID，然后metric(指标名称__name__) + labels + TSID作为索引 index，TSID + timestamp + value作为数据 data，最后索引 index 和数据 data 分别进行存储和检索。 因此 VM 的数据整体上分成索引和数据两个部分，因此文件格式整体上会有两个部分，其中索引部分主要是用于支持按照 label 或者 tag 进行多维检索，数据存储时，先将数据按 TSID 进行分组，然后每个 TSID 包含的数据点各自使用列式压缩存储。

TSID

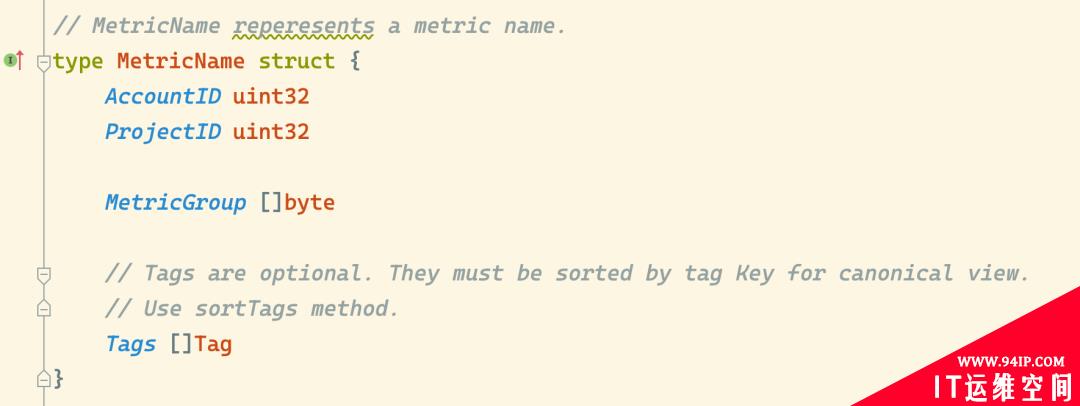

VictoriaMetrics 的MetricName的结构如下所示，包含MetricGroup（指标名称 __name__）和 Tag 数组，其中，Tags 是可选的，每个 Tag 由 Key 和 Value 等字节数组构成。 为了规范，Tags 必须按标签 Key 排序，使用 sortTags 方法。 VictoriaMetrics 的 TSID 的结构如下所示，包含MetricGroupID、JobID、InstanceID、MetricID等几个字段，其中除了 MetricID 外，其他字段都是可选的。这个几个 ID 的生成方法如下：

MetricGroupID​是根据MetricName​中的MetricGroup​使用xxhash的 sum64 算法生成。 JobID​和InstanceID​分别由MetricName​中的第一个 tag 和第二个 tag 使用xxhash的 sum64 算法生成。为什么使用第一个 tag 和第二个 tag？这是因为 VictoriaMetrics 在写入时，将写入请求中的 JobID 和 InstanceID 放在了 Tag 数组的第一个和第二个位置。 MetricID，使用 VictoriaMetrics 进程启动时的系统纳秒时间戳自增生成。

// lib/storage/tsid.go
// TSID 是一个时间序列的唯一 ID，实际上就是唯一标识一个时间序列的结构体。
//
// 时间序列会根据 TSID 进行排序。
//
// 除了 MetricID 之外其他属性都是可选的。 它们的存在仅仅是为了更好地对相关指标进行分组。
// 如果它们的含义与它们的命名不同，那也没关系。
type TSID struct {
    AccountID uint32
    ProjectID uint32 // 下面分析的时候可以暂时忽略这两个属性，用于多租户标识的属性

    // MetricGroupID（指标组ID）对于指定的(AccountID, ProjectID)必须是唯一的。
    //
    // Metric Group 包含具有相同名称的指标，例如 “memory_usage”、“http_requests”，但具有不同的标签。
    // 例如，下面的这些指标属于 memory_usage 这个指标组:
    //
    //   memory_usage{datacenter="foo1", job="bar1", instance="baz1:1234"}
    //   memory_usage{datacenter="foo1", job="bar1", instance="baz2:1234"}
    //   memory_usage{datacenter="foo1", job="bar2", instance="baz1:1234"}
    //   memory_usage{datacenter="foo2", job="bar1", instance="baz2:1234"}
    MetricGroupID uint64
  // JobID 是给定项目的单个作业（又名服务）的 ID。
    //
    // JobID 对于指定的(AccountID, ProjectID)必须是唯一的。
    //
    // 一个 Job 任务可能由多个实例组成。
    // See https://prometheus.io/docs/concepts/jobs_instances/ for details.
    JobID uint32
    // InstanceID 是实例（进程）ID，对于特定的(AccountID, ProjectID)必须是唯一的。
    InstanceID uint32
    // MetricID 是指标（时间序列）的唯一ID。
    //
    // 其他所有的 TSID 字段都可以通过 MetricID 获取。
    MetricID uint64
}

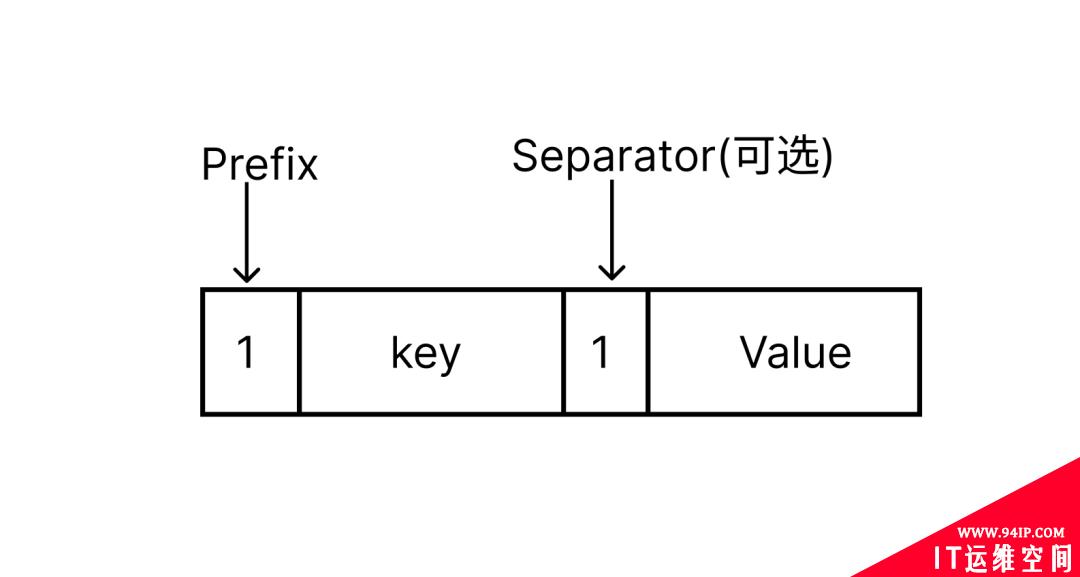

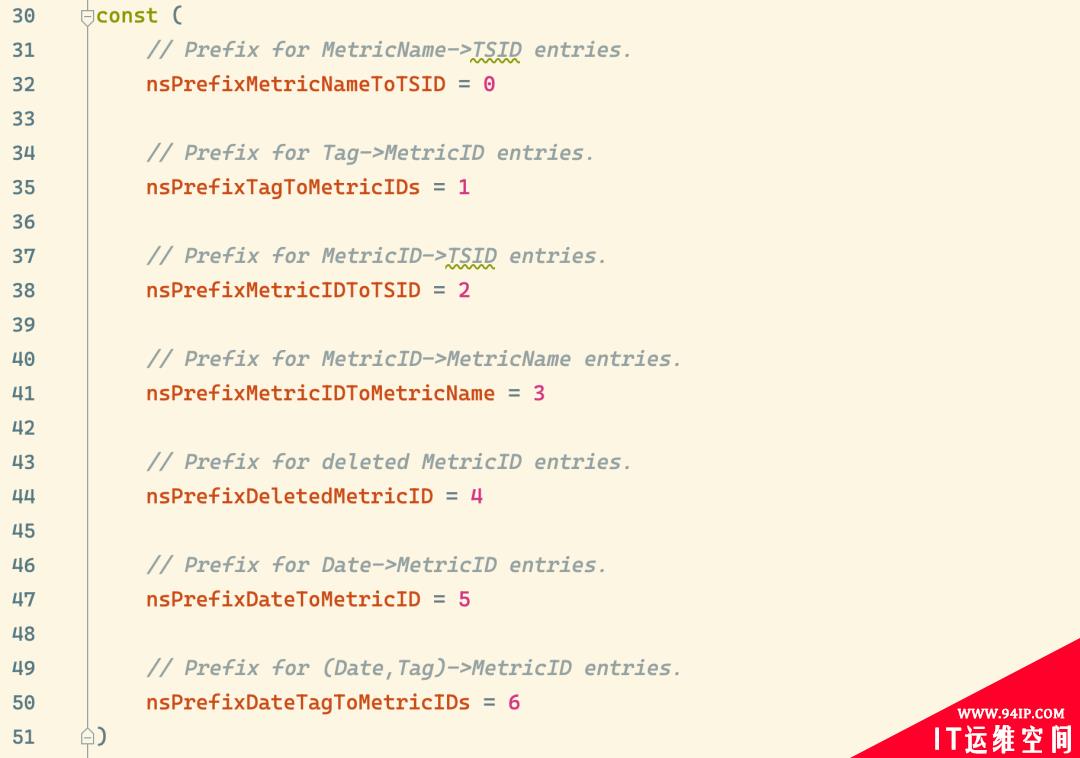

因为 TSID 中除了 MetricID 外，其他字段都是可选的，因此 TSID 中可以始终作为有效信息的只有 MetricID，因此 VictoriaMetrics 的在构建 tag 到 TSID 的字典过程中，是直接存储的 tag 到 MetricID 的字典。 以写入http_requests_total{status=”200″, method=”GET”}为例，则 MetricName 为http_requests_total{status=”200″, method=”GET”}，假设生成的 TSID 为{metricGroupID=0, jobID=0, instanceID=0, metricID=51106185174286}，则 VictoriaMetrics 在写入时就构建了如下几种类型的索引 item，其他类型的索引 item 是在后台或者查询时构建的。

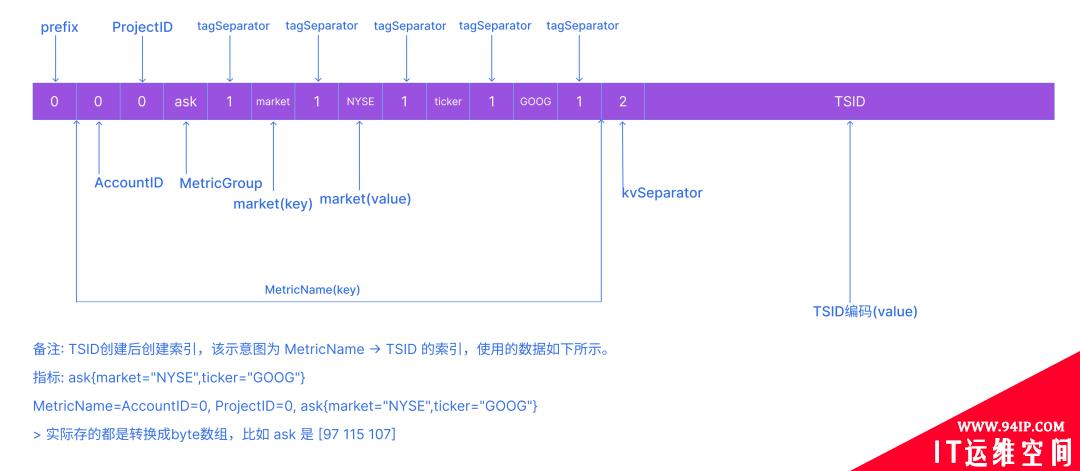

metricName -> TSID​, 即http_requests_total{status=”200″, method=”GET”} -> {metricGroupID=0, jobID=0, instanceID=0, metricID=51106185174286}。 metricID -> metricName​，即51106185174286 -> http_requests_total{status=”200″, method=”GET”}。 metricID -> TSID​，即51106185174286 -> {metricGroupID=0, jobID=0, instanceID=0, metricID=51106185174286}。 tag -> metricID​，即status=”200″ -> 51106185174286​、method=”GET” -> 51106185174286​、”__name__” = http_requests_total -> 51106185174286（其实还有一个联合索引）。

有了这些索引的 item 后，就可以支持基于 tag 的多维检索了，在当给定查询条件http_requests_total{status=”200″}时，VictoriaMetrics 先根据给定的 tag 条件，找出每个 tag 的 metricID 列表，然后计算所有 tag 的 metricID 列表的交集，然后根据交集中的 metricID，再到索引文件中检索出 TSID，根据 TSID 就可以到数据文件中查询数据了，在返回结果之前，再根据 TSID 中的 metricID，到索引文件中检索出对应的写入时的原始 MetircName。 但是由于 VictoriaMetrics 的 tag 到 metricID 的字典，没有将相同 tag 的所有 metricID 放在一起存储，在检索时，一个 tag 可能需要查询多次才能得到完整的 metricID 列表。另外查询出 metricID 后，还要再到索引文件中去检索 TSID 才能去数据文件查询数据，又增加了一次 IO 开销。这样来看的话，VictoriaMetrics 的索引文件在检索时，如果命中的时间线比较多的情况下，其 IO 开销会比较大，查询延迟也会比较高。 这里我们了解了TSID这个非常重要的概念，还有几个结构体需要我们了解下，比如rawRow表示一个原始的时间序列行，MetricRow表示插入到存储中的指标数据：

// lib/storage/raw_row.go
// rawRow 表示一个原始的时间序列行
type rawRow struct {
   TSID TSID  // 时间序列ID
   Timestamp int64  // 时间戳
   Value float64  // 给定时间戳的时间序列值
   // PrecisionBits是要存储的值中的有效位数，可能值为 [1..64]
   // 1 表示最大. 50% error, 2 - 25%, 3 - 12.5%, 64 没有错误, i.e.
   // 存储的值不会丢失精度
   PrecisionBits uint8
}
// libe/storage/storage.go
// MetricRow 插入到存储中的指标
type MetricRow struct {
   // MetricNameRaw 包含原始的指标名称，必须使用 metricne.UnmarshalRaw 对其进行解码。
   MetricNameRaw []byte
   Timestamp int64
   Value     float64
}

插入指标

有了上面几个概念的认识，现在我们回过头再去看下vmstorage中对vminsert请求的处理：

// app/vmstorage/transport/server.go
func (s *Server) processVMInsertConn(bc *handshake.BufferedConn) error {
   return clusternative.ParseStream(bc, func(rows []storage.MetricRow) error {
      vminsertMetricsRead.Add(len(rows))
      return s.storage.AddRows(rows, uint8(*precisionBits))
   }, s.storage.IsReadOnly)
}

当vmstorage节点接收到数据后，最后会通过回调执行s.storage.AddRows(rows, uint8(*precisionBits))，该函数将数据添加到底层存储去：

// lib/storage/storage.go
// AddRows 添加 mrs 集合到存储 s
func (s *Storage) AddRows(mrs []MetricRow, precisionBits uint8) error {
   if len(mrs) == 0 {
      return nil
   }
   // 限制可能向存储添加行的并发 goroutine 数量
   // 当太多的 goroutine 调用 AddRows 时，这应该可以防止内存不足错误和 CPU 抖动。
   select {
   // 如果写入 channel 成功，说明并发小于 CPU 最大核数，然后就可以走插入逻辑
   // 如果没写入成功（也就是满了），则执行default case
   case addRowsConcurrencyCh <- struct{}{}:
   default: // 如果插入 channel 失败，说明某个 insert 操作的协程被阻塞，这时需要通知 select 协程去让出。
      atomic.AddUint64(&s.addRowsConcurrencyLimitReached, 1)
      t := timerpool.Get(addRowsTimeout) // 获取一个30s超时的timer

      // 数据摄取优先级高于并发搜索

      // pacelimiter（步长限制器）中有个原子累加的变量，表示有多少个 insert 操作在等待
      // 走到这里证明有一个 insert 操作被阻塞了，调用 Inc，表示需要（Search操作）等待
      storagepacelimiter.Search.Inc()

      select { // 写入不成功或者还未超时就会阻塞在这里了
      // 在超时的30s时间内，尝试去写入 channel 队列
      case addRowsConcurrencyCh <- struct{}{}:
         timerpool.Put(t) // 把 timer 放回对象池，减少 GC
         // 可以成功写入 channel 了，那么可以执行 insert 操作了，则执行限制器的 Dec 操作，减一
         storagepacelimiter.Search.Dec()
         // 当限制器的等待数量为0的时候，会调用 cond.Broadcast() 去通知 select 协程开始工作。
      case <-t.C: // 到30s超时时间了
         // 把 timer 放回对象池，减少 GC         timerpool.Put(t)
         // 超时了那么当前的 insert 就报错了，等待的数量就可以减一了
         storagepacelimiter.Search.Dec()
         atomic.AddUint64(&s.addRowsConcurrencyLimitTimeout, 1)               // 记录下超时次数
         atomic.AddUint64(&s.addRowsConcurrencyDroppedRows, uint64(len(mrs))) // 记录没有被插入成功的 mr 数量
         // 等待了30秒仍然没有CPU资源，只能报错
         return fmt.Errorf("cannot add %d rows to storage in %s, since it is overloaded with %d concurrent writers; add more CPUs or reduce load",
            len(mrs), addRowsTimeout, cap(addRowsConcurrencyCh))
      }
   }

   // 下面是插入逻辑
   // 一次插入不要太大
   var firstErr error
   ic := getMetricRowsInsertCtx()
   maxBlockLen := len(ic.rrs)
   for len(mrs) > 0 {
      mrsBlock := mrs
      // 如果要插入的 mrs 超过了最大长度
      if len(mrs) > maxBlockLen {
         // 则先插入最大长度的 mrs         mrsBlock = mrs[:maxBlockLen]
         // 剩下的 mrs 下次循环去处理
         mrs = mrs[maxBlockLen:]
      } else {
         mrs = nil
      }
      // 执行真正的 add 操作
      if err := s.add(ic.rrs, ic.tmpMrs, mrsBlock, precisionBits); err != nil {
         if firstErr == nil {
            firstErr = err
         }
         continue
      }
      // 记录下插入成功的 mrs 数量
      atomic.AddUint64(&rowsAddedTotal, uint64(len(mrsBlock)))
   }
   // 放回对象池
   putMetricRowsInsertCtx(ic)

   <-addRowsConcurrencyCh // insert 逻辑执行完成后，出队

   return firstErr
}

该函数的实现非常经典，会限制可能向存储添加数据的并发 goroutine 数量，当太多的 goroutine 调用 AddRows 时，可以防止内存不足错误和 CPU 抖动。这里实现了插入比查询更高的优先级，当资源不足时，查询操作会挂起让出资源给到插入操作使用。

获取 TSID

真正实现添加数据是下面的add函数，其中rawRow是原始的时序数据行，MetricRow是要插入到存储中的行数据，该函数的核心就是要生成指标序列的 TSID 数据，如下所示：

// lib/storage/storage.go
func (s *Storage) add(rows []rawRow, dstMrs []*MetricRow, mrs []MetricRow, precisionBits uint8) error {
   // 当前使用的索引
   idb := s.idb()
   j := 0
   var (
      // 这些变量用于加速同一 metricName 的多个相邻行的批量导入。
      prevTSID          TSID
      prevMetricNameRaw []byte
   )
   var pmrs *pendingMetricRows
   // 获取该数据块的最小时间和最大时间
   minTimestamp, maxTimestamp := s.tb.getMinMaxTimestamps()

   // 带有第几代索引信息的 TSID 对象
   var genTSID generationTSID

   // 只返回第一个错误，因为它返回所有错误没有意义
   var firstWarn error
   // 循环数据行，其实就是填充 rawRow 中的 TSID 数据
   for i := range mrs {
      mr := &mrs[i]
      if math.IsNaN(mr.Value) {  // 值为 NaN
         if !decimal.IsStaleNaN(mr.Value) {
            // 跳过 Prometheus staleness 标记以外的 NaN
            // 因为底层编码不知道如何使用它们。
            continue
         }
      }
      // 如果指标的时间戳小于最小的时间戳
      // 则跳过保留期外时间戳过小的行
      if mr.Timestamp < minTimestamp {
         ......
         continue
      }
      // 同样跳过超过最大时间戳的数据
      if mr.Timestamp > maxTimestamp {
         ......
         continue
      }
      dstMrs[j] = mr
      r := &rows[j]
      j++
      r.Timestamp = mr.Timestamp
      r.Value = mr.Value
      r.PrecisionBits = precisionBits
      // 快速路径 - 当前 mr 包含与前一 mr 相同的指标名称，因此它包含相同的 TSID。
      if string(mr.MetricNameRaw) == string(prevMetricNameRaw) {
         // 当许多行包含相同的 MetricNameRaw 时，应在批量导入时触发此路径。
         r.TSID = prevTSID
         continue
      }
      // 判断 TSID 是否在缓存中（命中缓存）
      if s.getTSIDFromCache(&genTSID, mr.MetricNameRaw) {
         r.TSID = genTSID.TSID
         // 跳过该行，因为已超出唯一序列数的限制。
         if s.isSeriesCardinalityExceeded(r.TSID.MetricID, mr.MetricNameRaw) {
            j--
            continue
         }
         // 快速路径 - 给定 MetricNameRaw 的 TSID 已在缓存中找到，并且未删除。
         // 不需要检查 r.TSID.MetricID 是否已删除，因为 tsidCache 不包含已删除时间序列的 MetricName -> TSID 条目，可以查看 Storage.DeleteMetrics 的代码
         prevTSID = r.TSID  // 设置前一个 TSID 的值
         prevMetricNameRaw = mr.MetricNameRaw  // 设置前一个 MetricNameRaw 的值

         // 找到的TSID不是当前代的索引（来自上一代缓存下来的索引）
         if genTSID.generation != idb.generation {
            // 索引需要尝试使用该 TSID 重新填充当前代的索引数据
            // https://github.com/VictoriaMetrics/VictoriaMetrics/issues/1401
            created, err := idb.maybeCreateIndexes(&genTSID.TSID, mr.MetricNameRaw)
            if err != nil {
               return fmt.Errorf("cannot create indexes in the current indexdb: %w", err)
            }
            if created {
               // 如果填充成功，则将当前的 TSID 设置为当前代索引
               genTSID.generation = idb.generation
               // 重新将该 TSID -> MetricNameRaw 数据放回缓存，方便后面的序列处理
               s.putTSIDToCache(&genTSID, mr.MetricNameRaw)
            }
         }
         continue
      }

      // 慢速路径 - 缓存中缺少TSID
      // 在下面的循环中推迟搜索
      j--
      if pmrs == nil {
         // 初始化 pendingMetricRows
         pmrs = getPendingMetricRows()
      }
      // 将 mr 数据添加到 pendingMetricRows 中去待处理
      if err := pmrs.addRow(mr); err != nil {
         // 错误时不要停止添加数据 - 只需跳过无效行即可。
         // 这保证了无效行不会阻止将有效行添加到存储中去。
         if firstWarn == nil {
            firstWarn = err
         }
         continue
      }
   }
   // 有指标的 TSID 没有在缓存中（上面的慢速路径）
   if pmrs != nil {
      // 按指标名称对 pendingMetricRows 进行排序，以便通过下面循环中的 “is” 加快搜索速度。
      pendingMetricRows := pmrs.pmrs
      sort.Slice(pendingMetricRows, func(i, j int) bool {
         return string(pendingMetricRows[i].MetricName) < string(pendingMetricRows[j].MetricName)
      })
      //
      is := idb.getIndexSearch(0, 0, noDeadline)
      prevMetricNameRaw = nil  // 接收前一个 MetricNameRaw
      var slowInsertsCount uint64
      for i := range pendingMetricRows {
         pmr := &pendingMetricRows[i]
         mr := pmr.mr  // MetricRaw
         dstMrs[j] = mr
         r := &rows[j]
         j++
         r.Timestamp = mr.Timestamp
         r.Value = mr.Value
         r.PrecisionBits = precisionBits
         // 快速路径 - 当前 mr 包含与前一个 mr 相同的指标名称，因此它包含相同的 TSID。
         if string(mr.MetricNameRaw) == string(prevMetricNameRaw) {
            // 当许多行包含相同的 MetricNameRaw 时，在批量导入时会触发该路径。
            r.TSID = prevTSID
            if s.isSeriesCardinalityExceeded(r.TSID.MetricID, mr.MetricNameRaw) {
               // 跳过该行，因为已超出唯一序列数的限制
               j--
               continue
            }
            continue
         }
         // 慢速路径
         slowInsertsCount++  // 记录慢插入次数
         // 通过 MetricName 去获取（没有就创建）TSID 数据
         if err := is.GetOrCreateTSIDByName(&r.TSID, pmr.MetricName); err != nil {
            if firstWarn == nil {
               firstWarn = fmt.Errorf("cannot obtain or create TSID for MetricName %q: %w", pmr.MetricName, err)
            }
            j--
            continue
         }
         // 设置 genTSID 为当前生成的 TSID
         genTSID.generation = idb.generation
         genTSID.TSID = r.TSID
         // 返回缓存
         s.putTSIDToCache(&genTSID, mr.MetricNameRaw)
         // 缓存当前的 TSID 和 MetricNameRaw，方便下一条序列快速处理
         prevTSID = r.TSID
         prevMetricNameRaw = mr.MetricNameRaw
         if s.isSeriesCardinalityExceeded(r.TSID.MetricID, mr.MetricNameRaw) {
            // 跳过该行，因为已超出唯一序列数的限制
            j--
            continue
         }
      }
      // 回收对象
      idb.putIndexSearch(is)
      putPendingMetricRows(pmrs)
      atomic.AddUint64(&s.slowRowInserts, slowInsertsCount)
   }
   // 提示错误信息
   if firstWarn != nil {
      logger.WithThrottler("storageAddRows", 5*time.Second).Warnf("warn occurred during rows addition: %s", firstWarn)
   }
   dstMrs = dstMrs[:j]
   rows = rows[:j]

   // TSID 填充完成，可以插入数据了
   var firstError error
   if err := s.tb.AddRows(rows); err != nil {
      firstError = fmt.Errorf("cannot add rows to table: %w", err)
   }
   if err := s.updatePerDateData(rows, dstMrs); err != nil && firstError == nil {
      firstError = fmt.Errorf("cannot update per-date data: %w", err)
   }
   if firstError != nil {
      return fmt.Errorf("error occurred during rows addition: %w", firstError)
   }
   return nil
}

首先循环数据，把时间戳过小或过大的都过滤掉，然后就是想办法尽可能快地获取到指标的 TSID：

快速路径- 当前 MetricRow 包含与前一 MetricRow 相同的指标名称，因此它们具有相同的 TSID，所以直接将当前对象的 TSID 设置成前一个 TSID，这是最快的方式。 如果和前一个指标名称不一样，则去查看 genTSID 是否在缓存中（命中缓存）。

如果命中缓存则 genTSID 中的 TSID 就是我们需要的，同时也将其设置为前一个 prevTSID。如果该 TSID 不是当代的索引（来自上一代缓存下来的索引），则需要尝试使用该 TSID 重新填充当代的索引数据，这和索引轮换有关，后面会详细说明。 如果没有命中缓存，则属于慢速路径，将当前数据添加到pendingMetricRows中去待处理。

循环了所有指标数据后，接下来需要处理pendingMetricRows中的数据，也就是缓存中没有对应的 TSID，此时就需要我们去生成对应的 TSID 数据。 快速路径- 同样是当前 MetricRow 与前一个 MetricRow 的指标名称相同，因此它包含相同的 TSID，直接设置成前一个 TSID 即可。 慢速路径- 走到这个分支则只能去创建 TSID 了，通过 MetricName 去获取（没有就创建）TSID 数据，也就是上面GetOrCreateTSIDByName函数。获取后记得放到缓存中去。

上面费了很大的功夫就是为了获取时间序列对应的 TSID 数据的，这也是插入数据过程中最可能出现慢插入的地方，因为该过程涉及到索引，比较耗时间，如果你插入的数据出现大量的高基数序列（比如包含一些随机生成的 ID 作为标签），则会大大降低vmstorage的插入性能。 我们可以去查看下GetOrCreateTSIDByName函数的实现。

// lib/storage/index_db.go
// GetOrCreateTSIDByName 使用指定 metricName 的 TSID 填充 dst。
func (is *indexSearch) GetOrCreateTSIDByName(dst *TSID, metricName []byte) error {
   // hack：在多次连续未命中后跳过 TSID 的搜索
   // 这将提高大批量新时间序列的插入性能。
   if is.tsidByNameMisses < 100 {
      err := is.getTSIDByMetricName(dst, metricName)
      if err == nil {
         is.tsidByNameMisses = 0
         return nil
      }
      if err != io.EOF {
         return fmt.Errorf("cannot search TSID by MetricName %q: %w", metricName, err)
      }
      is.tsidByNameMisses++
   } else {
      is.tsidByNameSkips++
      if is.tsidByNameSkips > 10000 {
         is.tsidByNameSkips = 0
         is.tsidByNameMisses = 0
      }
   }
   // 找不到给定名称的 TSID，创建它。
   // 如果 mn 的重复 TSID 是由并发 goroutines 创建的，那么这也是可以的。
   // 指标结果将在表搜索 TableSearch 后由 mn 合并。
   if err := is.db.createTSIDByName(dst, metricName); err != nil {
      return fmt.Errorf("cannot create TSID by MetricName %q: %w", metricName, err)
   }
   return nil
}
// 根据 metricName 去搜索 TSID
func (is *indexSearch) getTSIDByMetricName(dst *TSID, metricName []byte) error {
   dmis := is.db.s.getDeletedMetricIDs()
   ts := &is.ts  // TableSearch
   kb := &is.kb
   kb.B = append(kb.B[:0], nsPrefixMetricNameToTSID)  // MetricName -> TSID 的前缀
   kb.B = append(kb.B, metricName...)
   kb.B = append(kb.B, kvSeparatorChar)
   ts.Seek(kb.B)  // Seek 查找 ts 中大于或等于 k 的第一项
   for ts.NextItem() {  // 循环查找
      if !bytes.HasPrefix(ts.Item, kb.B) {  // ts.Item 不是以 kb.B 为前缀
         // 没找到
         return io.EOF
      }
      v := ts.Item[len(kb.B):]  // 获得尾部的值
      tail, err := dst.Unmarshal(v)  // 填充dst
      if err != nil {
         return fmt.Errorf("cannot unmarshal TSID: %w", err)
      }
      if len(tail) > 0 {  // 尾部还有值
         return fmt.Errorf("unexpected non-empty tail left after unmarshaling TSID: %X", tail)
      }
      if dmis.Len() > 0 {  // 有标记删除的 MetricID 列表
         // 验证 dst 是否标记为已删除。
         if dmis.Has(dst.MetricID) {
            // dst 被删除了，继续搜索。
            continue
         }
      }
      // 找到了有效的 dst
      return nil
   }
   if err := ts.Error(); err != nil {
      return fmt.Errorf("error when searching TSID by metricName; searchPrefix %q: %w", kb.B, err)
   }
   // 什么都没发现
   return io.EOF
}

该函数会获取metricName对应的 TSID，但是可能会出现多次连续未命中的情况，为了提高性能，这里做了一点 hack，如果连续未查询到 TSID 100 次则跳过搜索，就只能去创建 TSID 了，如果跳过了 10000 次则又重置可以重新去搜索。 搜索 TSID 是通过下面的getTSIDByMetricName函数来实现的，创建 TSID 是通过createTSIDByName函数实现的。 TSID 的生成方法如下所示：

// lib/storage/index_db.go
// 根据指定的 metricName 创建 TSID
func (db *indexDB) createTSIDByName(dst *TSID, metricName []byte) error {
   mn := GetMetricName()
   defer PutMetricName(mn)
   if err := mn.Unmarshal(metricName); err != nil {
      return fmt.Errorf("cannot unmarshal metricName %q: %w", metricName, err)
   }
   // 创建 TSID
   created, err := db.getOrCreateTSID(dst, metricName, mn)
   if err != nil {
      return fmt.Errorf("cannot generate TSID: %w", err)
   }
   // TSID 创建后要创建索引，这一步是最耗时的
   if err := db.createIndexes(dst, mn); err != nil {
      return fmt.Errorf("cannot create indexes: %w", err)
   }
   // 不需要使 tag 缓存无效，因为它在 db 上无效，tb 通过传递给 OpenTable 的invalidateTagFiltersCache flushCallback 刷新。
   if created {
      // 仅当 indexDB 中未找到 tsid 时，才增加 newTimeseriesCreated 计数器
      atomic.AddUint64(&db.newTimeseriesCreated, 1)
      if logNewSeries {
         logger.Infof("new series created: %s", mn.String())
      }
   }
   return nil
}
// getOrCreateTSID 在 db.extDB 中查找指定 metricName 的 TSID
// 如果找不到任何内容，则创建新的 TSID
//
// 如果 TSID 已创建，则返回 true；如果 TSID 在 extDB 中，则返回 false
func (db *indexDB) getOrCreateTSID(dst *TSID, metricName []byte, mn *MetricName) (bool, error) {
   // 在外部存储中搜索 TSID
   // 这个 db 通常来自上一个时期
   var err error
   // 相当于去上一个索引 db 中查找 TSID
   if db.doExtDB(func(extDB *indexDB) {
      err = extDB.getTSIDByNameNoCreate(dst, metricName)
   }) {
      if err == nil {
         // 已在外部存储中找到 TSID
         return false, nil
      }
      if err != io.EOF {
         return false, fmt.Errorf("external search failed: %w", err)
      }
   }
   // 在外部存储中找不到 TSID，在本地生成。
   generateTSID(dst, mn)
   return true, nil
}
// 生成 TSID 数据
func generateTSID(dst *TSID, mn *MetricName) {
    dst.AccountID = mn.AccountID
    dst.ProjectID = mn.ProjectID
    // 根据 MetricName 中的 MetricGroup 使用 xxhash 的 sum64 算法生成。
    dst.MetricGroupID = xxhash.Sum64(mn.MetricGroup)
    // 假设 job-like metric 放在 mn.Tags[0]，而 instance-like metric 放在 mn.Tags[1]
    // 这个假设是正确的，因为 mn.Tags 必须在调用 generateTSID() 函数之前使用 mn.sortTags() 进行排序。
    // 这允许对磁盘上彼此靠近的相同（job、instance）的数据块进行分组。
  // 当从磁盘读取相同 job 和/或 instance 的数据块时，这会减少磁盘寻道和磁盘读取 IO。
  // 例如，与 `process_resident_memory_bytes{job="vmstorage"}` 匹配的时间序列的数据块在磁盘上是物理相邻的。
    if len(mn.Tags) > 0 {
        dst.JobID = uint32(xxhash.Sum64(mn.Tags[0].Value)) // 第一个Tag规定为 JobID
    }
    if len(mn.Tags) > 1 {
        dst.InstanceID = uint32(xxhash.Sum64(mn.Tags[1].Value)) // 第二个Tag规定为 InstanceID
    }
    dst.MetricID = generateUniqueMetricID()  // 生成唯一的指标ID
}

MetricID通过generateUniqueMetricID()生成, 在重启时,nextUniqueMetricID被赋值为当时的时间戳, 随后每次新的TSID的创建都会在此基础之上+1。

// lib/storage/index_db.go
// 生成唯一的 MetricID
func generateUniqueMetricID() uint64 {
    // 期望的是从此函数返回的 metricID 必须是密集的。
  // 如果它们是稀疏的，那么这可能会损害 metric_ids 与 uint64set.Set 的交集性能。
    return atomic.AddUint64(&nextUniqueMetricID, 1)
}
// 该数在重新启动时不能倒退，否则可能会发生 metricID 冲突。
// 所以不要在 VictoriaMetrics 重新启动期间更改服务器上的时间。
var nextUniqueMetricID = uint64(time.Now().UnixNano())

但是我们可能在这里看不懂 TSID 是如何去搜索或者创建的，这就需要我们去了解下 VM 中的倒排索引了。

倒排索引

当创建完TSID后, 需要建立一系列的索引供查找时使用。在 VM 中不同类型的索引都是通过KV关系来描述，在代码中称为Item,Item的结构如下: 在 VM 中 Item 的整体上是一个 KV 结构的字节数组，共计有 7 种类型，每种类型的 Item 通过固定前缀来区分，前缀类型如下图所示。 在storage/index_db.go: createIndexes函数中，去分别建立了各个索引，生成Items，代码如下所示：

// lib/storage/index_db.go
// 创建索引
func (db *indexDB) createIndexes(tsid *TSID, mn *MetricName) error {
    // 索引 items 的顺序很重要，它保证了索引的一致性。
    ii := getIndexItems()
    defer putIndexItems(ii)
    // 创建 MetricName -> TSID 的索引。
    ii.B = append(ii.B, nsPrefixMetricNameToTSID) // 前缀
    ii.B = mn.Marshal(ii.B)
    ii.B = append(ii.B, kvSeparatorChar) // 分隔符
    ii.B = tsid.Marshal(ii.B)
    ii.Next()
    // 创建 MetricID -> MetricName 索引。
    ii.B = marshalCommonPrefix(ii.B, nsPrefixMetricIDToMetricName, mn.AccountID, mn.ProjectID)
    ii.B = encoding.MarshalUint64(ii.B, tsid.MetricID)
    ii.B = mn.Marshal(ii.B)
    ii.Next()
    // 创建 MetricID -> TSID 索引
    ii.B = marshalCommonPrefix(ii.B, nsPrefixMetricIDToTSID, mn.AccountID, mn.ProjectID)
    ii.B = encoding.MarshalUint64(ii.B, tsid.MetricID)
    ii.B = tsid.Marshal(ii.B)
    ii.Next()
    // 创建 Tag -> MetricID 索引
    prefix := kbPool.Get()
    prefix.B = marshalCommonPrefix(prefix.B[:0], nsPrefixTagToMetricIDs, mn.AccountID, mn.ProjectID)
    ii.registerTagIndexes(prefix.B, mn, tsid.MetricID)
    kbPool.Put(prefix)
    // 将 Items 添加到 Table 中去
    return db.tb.AddItems(ii.Items)
}

对于ask{market=”NYSE”,ticker=”GOOG”} 1.23的时序指标，对应的MetricName为AccountID=0, ProjectID=0, ask{market=”NYSE”,ticker=”GOOG”}，假设生成的TSID为：

{
    AccountID: 0
    ProjectID: 0
    MetricGroupID: 6661248876682682060
    JobID: 3817370224
    InstanceID: 4166188337
    MetricID: 1654132102944898001
}

则生成的索引 Item 逻辑结构如下图所示： 上图为构建的MetricName -> TSID的索引，前缀为nsPrefixMetricNameToTSID=0，整个索引项就是一个key: value的形式，key 为MetricName编码后的值，value 为TSID编码后的值，中间通过一个kvSeparator的分隔符进行连接，当然这些值真正的存储形式都是[]byte。除了上图的这个索引之外还有几个其他的索引：MetricID -> MetricName、MetricID -> TSID、Tag -> MetricID，方式都是一样的，只是要注意每种索引的前缀是不一样的。最后得到的索引就是上面构建的几种索引的集合数组。 索引构建完成后又是如何去持久化数据的呢？保存的数据又是怎样的格式呢？
