APISIX Ingress 高级使用之 Url Rewrite

前面我们了解了 APISIX Ingress 的基本使用，同样我们来介绍下如何使用 APISIX 来实现 URL Rewrite 操作，还是以前面测试用过的 Nexus 应用为例进行说明，通过 ApisixRoute 对象来配置服务路由，对应的资源清单如下所示：

#nexus.yaml
apiVersion:apps/v1
kind:Deployment
metadata:
name:nexus
labels:
app:nexus
spec:
selector:
matchLabels:
app:nexus
template:
metadata:
labels:
app:nexus
spec:
containers:
-image:cnych/nexus:3.20.1
imagePullPolicy:IfNotPresent
name:nexus
ports:
-containerPort:8081
---
apiVersion:v1
kind:Service
metadata:
labels:
app:nexus
name:nexus
spec:
ports:
-name:nexusport
port:8081
targetPort:8081
selector:
app:nexus
---
apiVersion:apisix.apache.org/v2beta2
kind:ApisixRoute
metadata:
name:nexus
namespace:default
spec:
http:
-name:root
match:
hosts:
-ops.qikqiak.com
paths:
-"/*"
backends:
-serviceName:nexus
servicePort:8081

直接创建上面的资源对象即可：

➜kubectlapply-fnexus.yaml
➜kubectlgetapisixroute
NAMEHOSTSURISAGE
nexus["ops.qikqiak.com"]["/*"]39s
➜kubectlgetpods-lapp=nexus
NAMEREADYSTATUSRESTARTSAGE
nexus-6f78b79d4c-b79r41/1Running048s
➜kubectlgetsvc-lapp=nexus
NAMETYPECLUSTER-IPEXTERNAL-IPPORT(S)AGE
nexusClusterIP10.102.53.243<none>8081/TCP58s

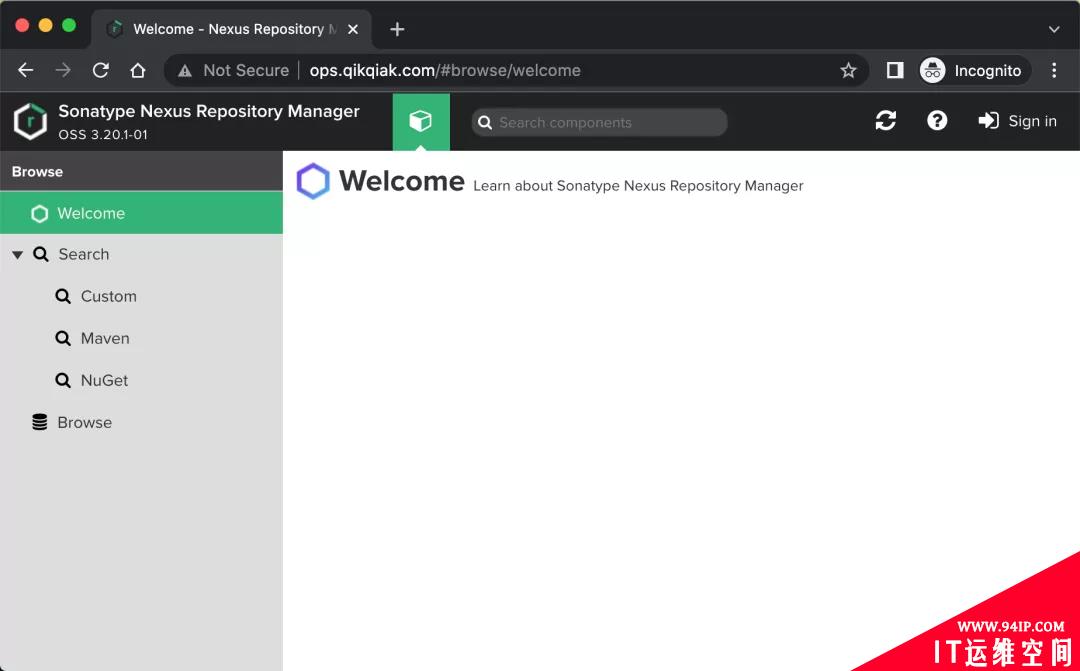

部署完成后，我们根据 ApisixRoute 对象中的配置，只需要将域名 ops.qikqiak.com 解析到 node2 节点(上面通过 port-forward 暴露了 80 端口)即可访问：

url rewrite

同样如果现在需要通过一个子路径来访问 Nexus 应用的话又应该怎么来实现呢?比如通过 http://ops.qikqiak.com/nexus 来访问我们的应用，首先我们肯定需要修改 ApisixRoute 对象中匹配的 paths 路径，将其修改为 /nexus：

apiVersion:apisix.apache.org/v2beta2
kind:ApisixRoute
metadata:
name:nexus
namespace:default
spec:
http:
-name:root
match:
hosts:
-ops.qikqiak.com
paths:
-"/nexus*"
backends:
-serviceName:nexus
servicePort:8081

更新后我们可以通过 http://ops.qikqiak.com/nexus 访问应用：

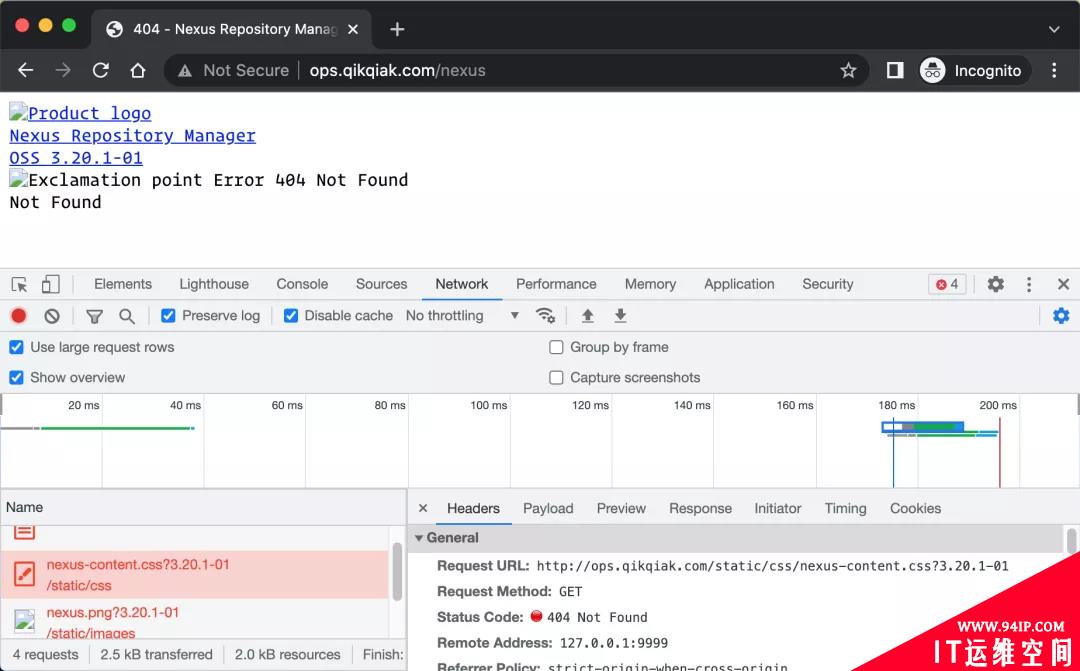

仔细分析发现很多静态资源404了，这是因为现在我们只匹配了 /nexus 的请求，而我们的静态资源是 /static 路径开头的，当然就匹配不到了，所以就出现了404，所以我们只需要加上这个 /static 路径的匹配就可以了，同样更新 ApisixRoute 对象，新增 /static/* 路径支持：

apiVersion:apisix.apache.org/v2beta2
kind:ApisixRoute
metadata:
name:nexus
namespace:default
spec:
http:
-name:root
match:
hosts:
-ops.qikqiak.com
paths:
-"/nexus*"
-"/static/*"
backends:
-serviceName:nexus
servicePort:8081

更新后发现虽然静态资源可以正常访问了，但是当我们访问 http://ops.qikqiak.com/nexus 的时候依然会出现 404 错误。

这是因为我们这里是将 /nexus 路径的请求直接路由到后端服务去了，而后端服务没有对该路径做任何处理，所以也就是404的响应了，在之前 ingress-nginx 或者 traefik 中我们是通过 url 重写来实现的，而在 APISIX 中同样可以实现这个处理，相当于在请求在真正到达上游服务之前将请求的 url 重写到根目录就可以了，这里我们需要用到 proxy-rewrite 这个插件(需要确保在安装的时候已经包含了该插件)，proxy-rewrite 是上游代理信息重写插件，支持对 scheme、uri、host 等信息的重写，该插件可配置的属性如下表所示：

我们现在的需求是希望将所有 /nexus 下面的请求都重写到根路径 / 下面去，所以我们应该使用 regex_uri 属性，转发到上游的新 uri 地址, 使用正则表达式匹配来自客户端的 uri，当匹配成功后使用模板替换转发到上游的 uri, 未匹配成功时将客户端请求的uri 转发至上游，重新修改后的 ApisixRoute 对象如下所示，新增 plugins 属性来配置插件：

apiVersion:apisix.apache.org/v2beta2
kind:ApisixRoute
metadata:
name:nexus
namespace:default
spec:
http:
-name:root
match:
hosts:
-ops.qikqiak.com
paths:
-"/nexus*"
-"/static/*"
plugins:
-name:proxy-rewrite
enable:true
config:
regex_uri:["^/nexus(/|$)(.*)","/$2"]
backends:
-serviceName:nexus
servicePort:8081

这里我们启用一个 proxy-rewrite 插件，并且将所有 /nexus 路径的请求都重写到了 / 跟路径下，重新更新后再次访问 http://ops.qikqiak.com/nexus 应该就可以正常访问了：

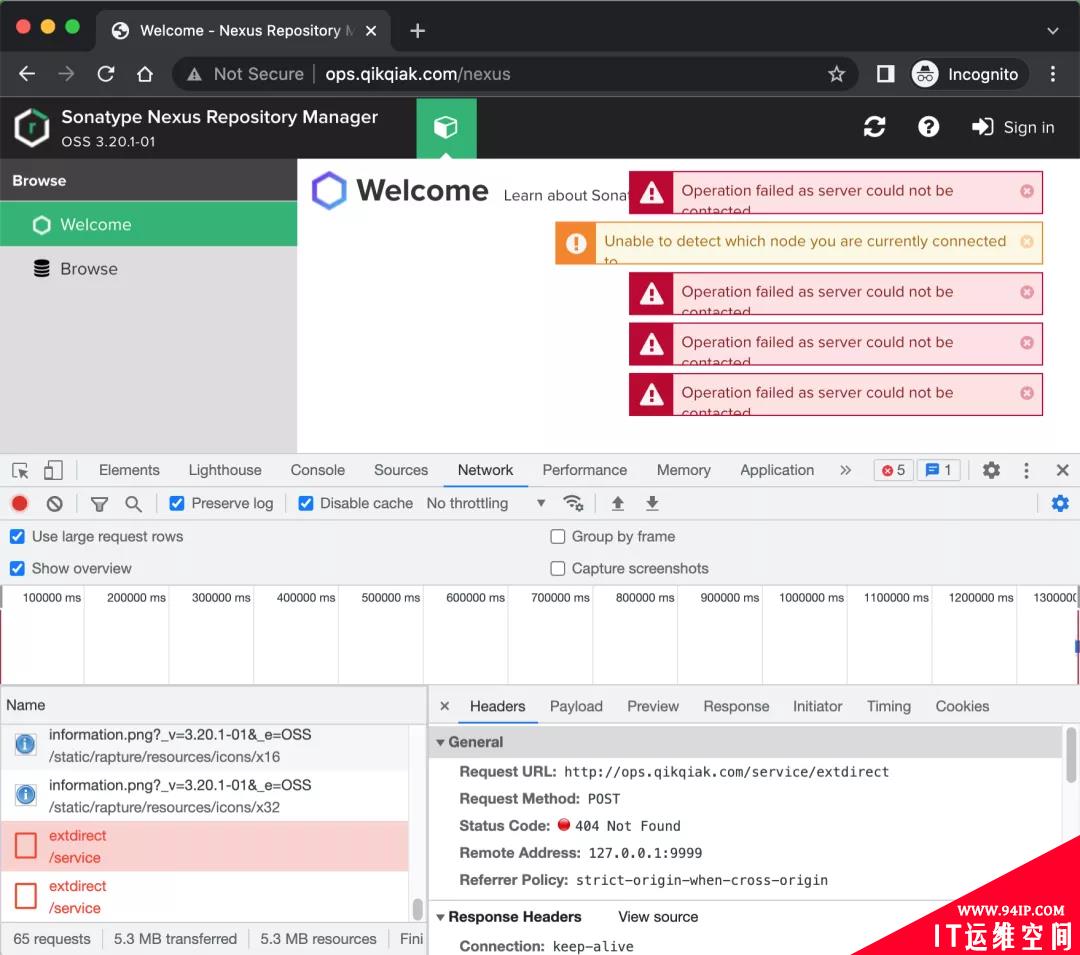

只有最后一个小问题了，从浏览器网络请求中可以看出我们没有去匹配 /service 这个路径的请求，只需要配置上该路径即可，如下所示：

apiVersion:apisix.apache.org/v2beta2
kind:ApisixRoute
metadata:
name:nexus
namespace:default
spec:
http:
-name:root
match:
hosts:
-ops.qikqiak.com
paths:
-"/nexus*"
-"/static/*"
-"/service/*"
plugins:
-name:proxy-rewrite
enable:true
config:
regex_uri:["^/nexus(/|$)(.*)","/$2"]
backends:
-serviceName:nexus
servicePort:8081

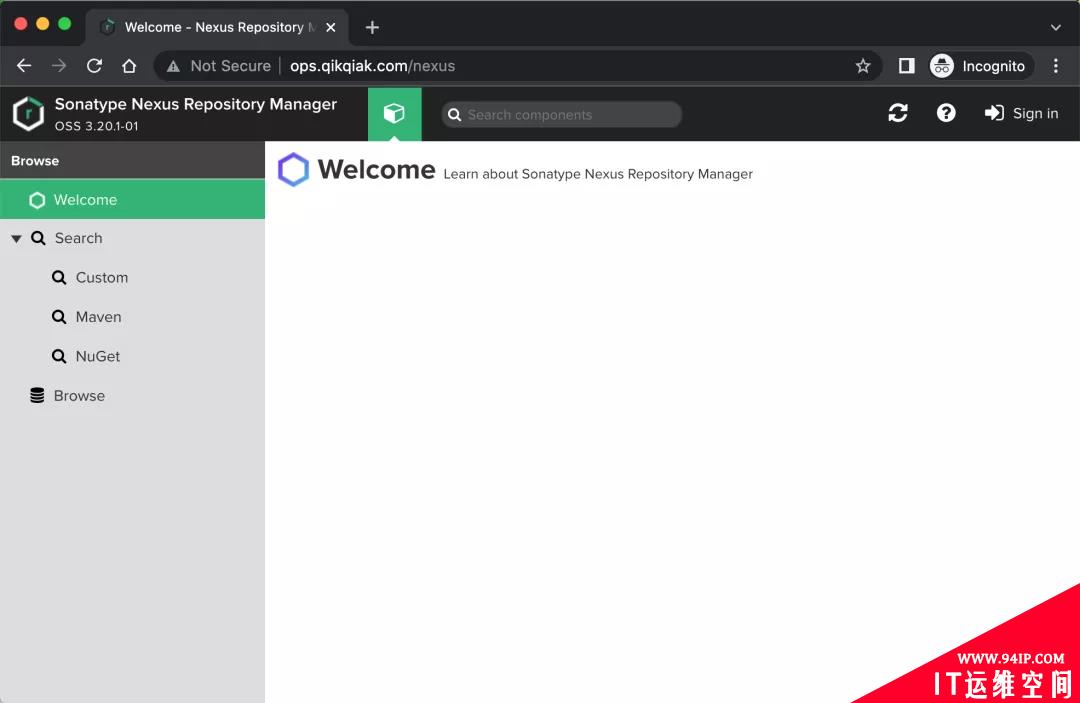

现在重新访问子路径就完成正常了：

redirect

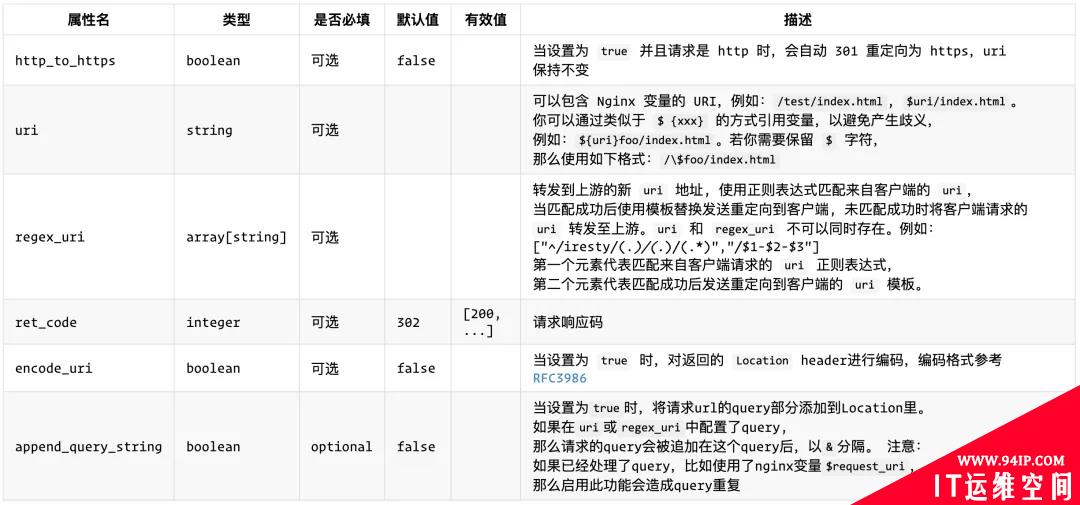

现在当我们访问 http://ops.qikqiak.com/nexus 或者 http://ops.qikqiak.com/nexus/ 的时候都可以得到正常的结果，一般来说我们可能希望能够统一访问路径，比如访问 /nexus 子路径的时候可以自动跳转到 /nexus/ 以 Splash 结尾的路径上去。同样要实现该需求我们只需要使用一个名为 redirect 的插件即可，该插件是 URI 重定向插件，可配置的属性如下所示：

要实现我们的需求直接使用 regex_uri 这个属性即可，只需要去匹配 /nexus 的请求，然后进行跳转即可，更新 ApisixRoute 对象：

apiVersion:apisix.apache.org/v2beta2
kind:ApisixRoute
metadata:
name:nexus
namespace:default
spec:
http:
-name:root
match:
hosts:
-ops.qikqiak.com
paths:
-"/nexus*"
-"/static/*"
-"/service/*"
plugins:
-name:proxy-rewrite
enable:true
config:
regex_uri:["^/nexus(/|$)(.*)","/$2"]
-name:redirect
enable:true
config:
regex_uri:["^(/nexus)$","$1/"]
backends:
-serviceName:nexus
servicePort:8081

我们新启用了一个 redirect 插件，并配置 regex_uri: ["^(/nexus)$", "$1/"]，这样当访问 /nexus 的时候会自动跳转到 /nexus/ 路径下面去。

同样如果我们想要重定向到 https，只需要在该插件下面设置 config.http_to_https=true 即可：

#...其他部分省略
-name:redirect
enable:true
config:
http_to_https:true

tls

通过使用上面的 redirect 插件配置 http_to_https 可以将请求重定向到 https 上去，但是我们现在并没有对我们的 ops.qikqiak.com 配置 https 证书，这里我们就需要使用 ApisixTls 对象来进行证书管理。

我们先使用 openssl 创建一个自签名的证书，当然你有正规 CA 机构购买的证书的话直接将证书下载下来使用即可：

➜opensslreq-x509-nodes-days365-newkeyrsa:2048-keyouttls.key-outtls.crt-subj"/CN=ops.qikqiak.com"

然后通过 Secret 对象来引用上面创建的证书文件：

#要注意证书文件名称必须是tls.crt和tls.key
➜kubectlcreatesecrettlsops-tls--cert=tls.crt--key=tls.key

然后就可以创建一个 ApisixTls 资源对象，引用上面的 Secret 即可：

apiVersion:apisix.apache.org/v1
kind:ApisixTls
metadata:
name:ops-tls
spec:
hosts:
-ops.qikqiak.com
secret:
name:ops-tls
namespace:default

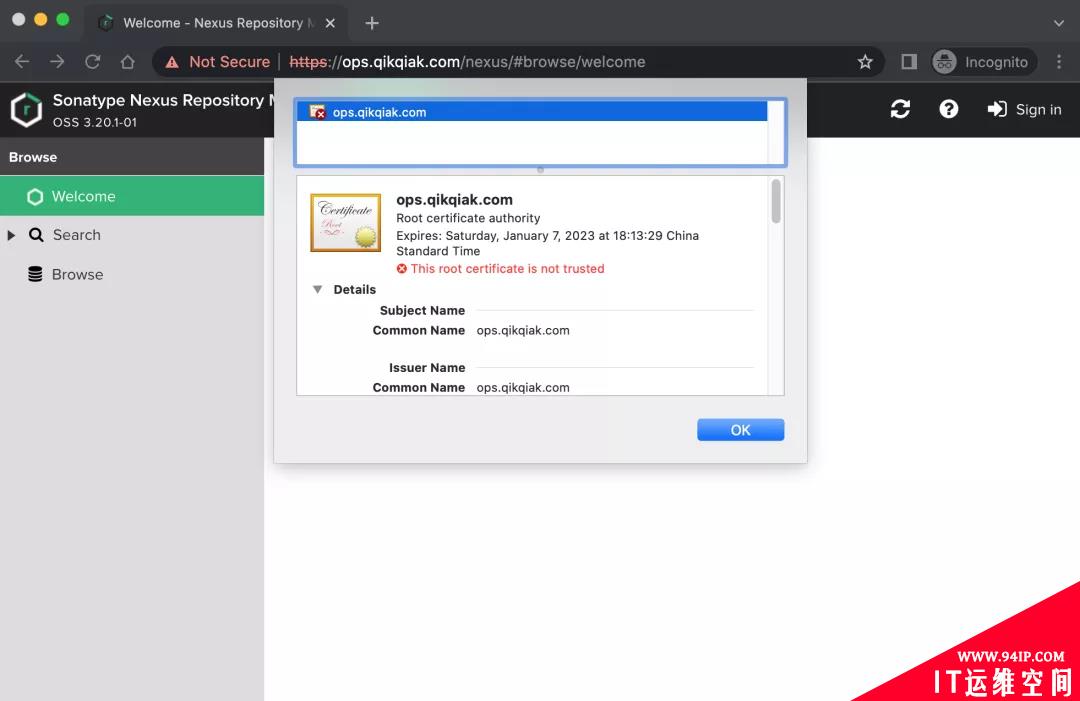

同时 APISIX TLS 还可以配置 spec.client，用于进行 mTLS 双向认证的配置。上面的资源对象创建完成后，即可访问 https 服务了(chrome 浏览器默认会限制不安全的证书，只需要在页面上输入 thisisunsafe 即可访问了)：

而且当访问 http 的时候也会自动跳转到 https 上面去，此外我们还可以结合 cert-manager 来实现自动化的 https。

完整的资源对象如下所示：

apiVersion:apisix.apache.org/v2beta2
kind:ApisixRoute
metadata:
name:nexus
namespace:default
spec:
http:
-name:root
match:
hosts:
-ops.qikqiak.com
paths:
-"/nexus*"
-"/static/*"
-"/service/*"
plugins:
-name:proxy-rewrite
enable:true
config:
regex_uri:["^/nexus(/|$)(.*)","/$2"]
-name:redirect
enable:true
config:
regex_uri:["^(/nexus)$","$1/"]
-name:redirect
enable:true
config:
http_to_https:true
backends:
-serviceName:nexus
servicePort:8081
---
apiVersion:apisix.apache.org/v1
kind:ApisixTls
metadata:
name:ops-tls
spec:
hosts:
-ops.qikqiak.com
secret:
name:ops-tls
namespace:default

关于 APISIX Ingress 更多高级用法请继续关注后续文章。
