Zabbix 5.2由浅入深系列之监控华为交换机（盒式）

看到这个话题，很多人都会有疑问，官方不是提供华为相关的模板么?为什么还需要做?其实从Zabbix官方的这个模板使用效果来看并不是太好，虽说可以满足大部分需求，但是随着量的增长，那么无用的指标就会越来越多，如何更加适合的去监控的你交换机，是我们今天的主题

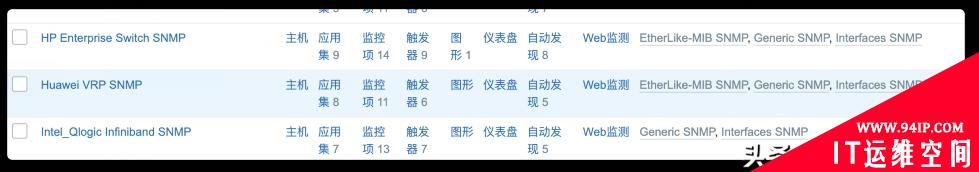

官方模板

正文

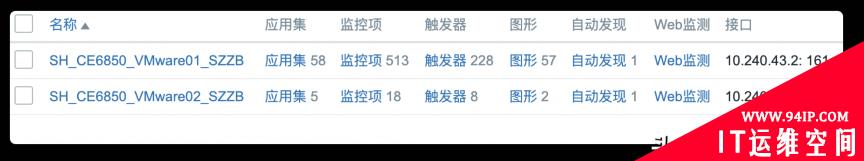

官方模板和优化过后的模板对比

下图为对比图，这仅仅只是端口级监控项数量已经相差了50倍

目标

在监控之前，需要弄明白一件事情，你到底想监控什么?由于这里是数据中心的盒式交换机，所以我的目标是监控端口、CPU、内存、温度等指标。

思路

确定了目标，我们就得思考怎么做，首先确定相对应的OID，这个是必备的，其次创建模板、监控项、触发器、图形等等，最后优化。

确定OID

由于华为官方提供了相对应的说明，所以很方便，此次模板使用了以下3个mib库，也就意味着OID都可以在下面3个mib库找到

必备条件

• Zabbix Server具备snmpwalk工具或图形化Mib浏览器(推荐MIB Browser)
• 交换机SNMP相关设备已经配置好

查询CPU利用率

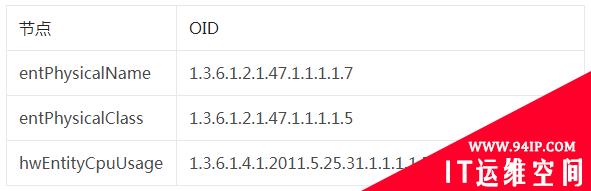

1.查询出所需要的OID

2.用hwEntityCpuUsage查询交换机CPU利用率,会发现很多值，而且很多值，仅仅只有一个值不为0.

查询CPU利用率

SNMPv2-SMI::enterprises.2011.5.25.31.1.1.1.1.5.16842753=INTEGER:20

3.查询这些索引背后代表的监控实体名称，通过entPhysicalName,需要注意的是，这些索引是一一对应的，因为MIB是一个树状结构，所以同一个实体都有CPU、内存等数据。

获取到名称

SNMPv2-SMI::enterprises.2011.5.25.31.1.1.1.1.5.16842753=INTEGER:20
SNMPv2-SMI::mib-2.47.1.1.1.1.7.16842753=STRING:"CE6855-48S6Q-HI1"

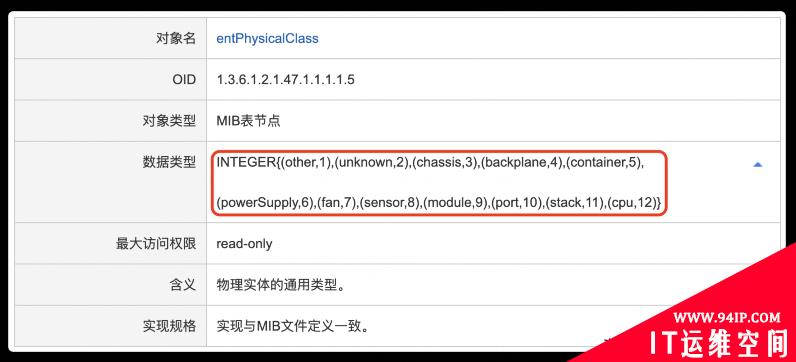

4.通过上述很轻松就能找到该盒式设备的CPU利用率，但对于新人来讲依然觉得会有点难理解，怎么找到的?怎么判断它是需要被监控的实体，entPhysicalClass给出了答案，9代表设备本身，我们看看结果就清楚了。

entPhysicalClass

只有一个9

到这里大家是否都能明白了?其实监控网络设备的逻辑就这样的，获取到相对应的取值都是通过计算得来的。

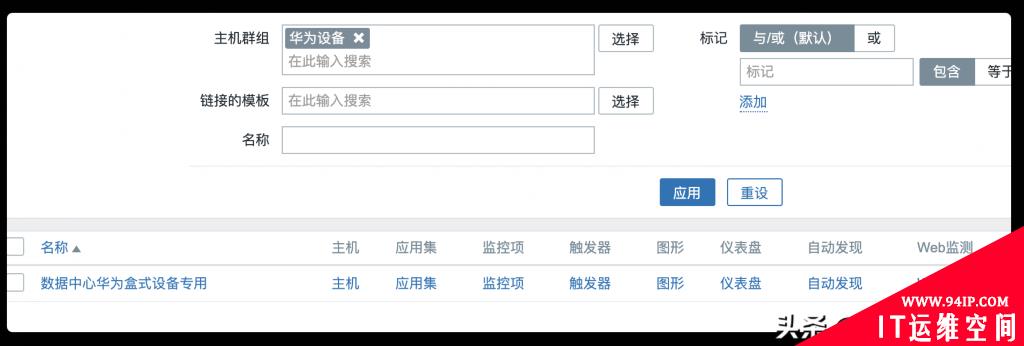

创建主机组和模板

创建过程略

创建CPU监控项

通过上一节内容发现，CPU利用率的OID会得出多个值，所以采用自动发现规则的方式去实现监控项。

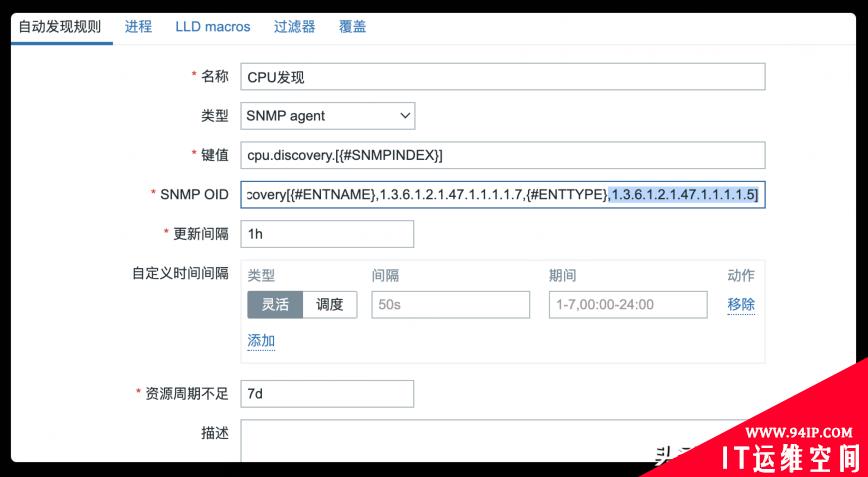

1.创建自动发现规则

暂时不做任何过滤

2.创建监控项原型

监控项原型

3.创建触发器原型

触发器原型

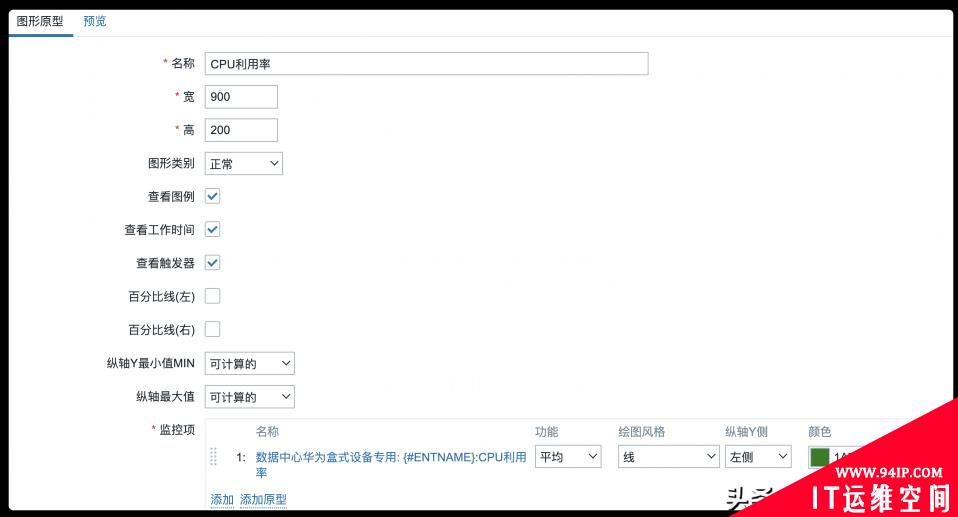

4.创建图形原型

图形原型

5调用模板

6.效果

此时会发现有很多没用的设备，需要添加过滤器

效果图

7.添加过滤器,添加一个过滤条件{#ENTTYPE}，条件为符合9

创建一个过滤值

添加过滤条件，符合为真发，放入监控列表

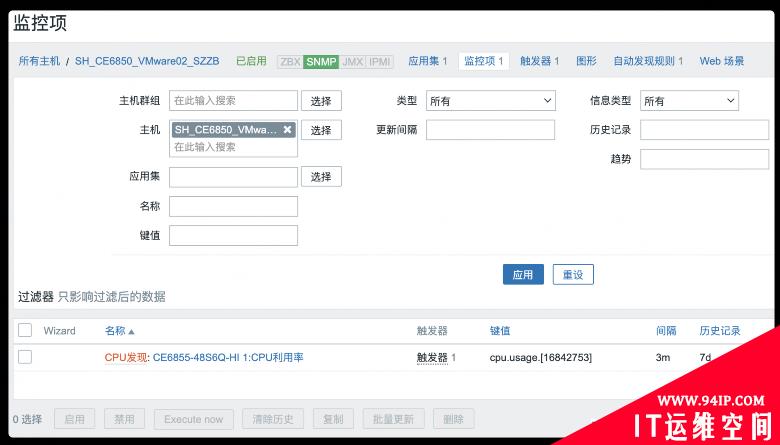

过滤完剩下一个选项

内存部分

温度部分

端口部分

端口部分需要注意的是ifHCInOctets和ifInOctets的区别，当流量超过4G时，会出现断流情况，所以建议采用HC 64位版本即可。其次采集流量的时候，是采集当前端口的累计流量，如果监控流量情况，需要采用预处理动作。

过滤器详情

自动发现规则详情

预处理

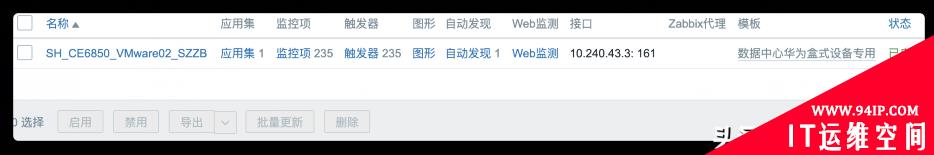

最终效果

最终效果

出图正常
