NAT应用与配置完全攻略

NAT释义

现在越来越多的地方用到网络地址转换(Network Address Translation，NAT)。网络中的IP包从源地址出发，到最终的目的地址，会经过很多不同的连接。这些连接(包括路由器、交换机、服务器等)不会修改IP包的内容，只是根据目的地址选择转发路径。NAT的作用就是修改IP包的源、目的地址或者源、目的端口(Port)。通常，NAT设备(服务器、防火墙或路由器)会记录它是如何转换的，当相应的IP包通过时，它会对相应的IP包做反向转换。简言之，就是通过地址转换访问不同网段的信息。本文将介绍在Windows 2000 Server、Linux和路由器中如何配置NAT。

NAT的应用环境

情况1:一个企业不想让外部网络用户知道自己的网络内部结构，可以通过NAT将内部网络与外部Internet 隔离开，则外部用户根本不知道通过NAT设置的内部IP地址。

情况2:一个企业申请的合法Internet IP地址很少，而内部网络用户很多。可以通过NAT功能实现多个用户同时公用一个合法IP与外部Internet 进行通信。

NAT的类型

静态地址转换:将内部本地地址与内部合法地址进行一对一的转换，或者说是将外网某个IP与内网中某个IP捆绑，延伸开去，可以把内网某个IP的某个端口(比如80)与外网的某个IP的某个端口(比如8080)捆绑。如果内部网络有E-mail服务器或FTP服务器等可以为外部用户提供的服务，那么这些服务器的IP地址必须采用静态地址转换，以便外部用户可以使用这些服务。这种NAT方式，也可称作PAT(Port Address Translation)。

动态网络地址转换:是将外网某个或者多个IP(称为地址池)与整个内网捆绑，相当于内网有了一个或多个外网地址。

NAT的实现

为了便于描述，我们下面做内网(192.168.2.0/24)与外网(211.84.20.0/28)之间动态NAT地址转换和静态地址转换。内网192.168.2.1提供WWW服务，并且侦听8080端口。当外部向地址211.84.20.1提交WWW的80端口请求时，系统NAT将目的地址转换为192.168.2.1，并将端口转换为8080。

一、在Windows 2000 Server系统环境下NAT的设置。

首先需要安装两块网卡，分别配置两个网段地址(内网网卡配192.168.2.2;外网网卡配211.84.20.1)。通过“控制面板”或者“管理工具”进入“路由和远程访问”。如果原先没有启用配置过路由(如果原先已经启用了静态路由等其他功能，建议先禁用，原因下面会讲到)访问，进入配置向导，按照向导，选择“Internat连接服务”→ “设置有网络地址转换(NAT)路由协议的路由器”→ “使用选择的Internat连接”，下面的列表框里显示了两个连接(见图1左窗口，本地连接和本地连接2)，选择配置了外网IP的那个连接(比如配置了公网IP的连接)，再点击下一步就完成了。打开本机树，您会看到四个子项(见图1):路由接口、IP路由选择、远程访问策略、远程访问记录。

图1

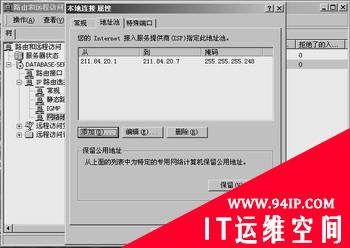

第一项显示本机路由接口，不需配置，第三四项提供远程访问服务(比如远程拨入)，在这里不是本文中心，略过。展开第二项可看到常规、静态路由、IGMP、网络地址转换(NAT)四个小子项;可根据需求配置静态路由;如果不需要IGMP(组播)功能，建议删除。展开网络地址转换，可以看到两个连接，打开配置了外网地址的连接，如图2所示。

图2

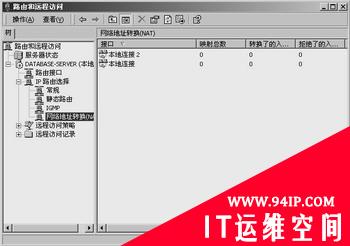

常规中的选项不用改变，就用默认即可。地址池是您所拥有的外网地址，比如您有从211.84.20.1到211.84.20.7七个地址(这里是示例，实际情况可能并不合理，因为至少应该留一个做网关地址，以便到达其他网段)，就可以写在这里。下面的保留公用地址，是为了一对一的静态地址转换用的。

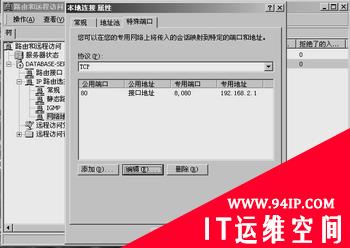

特殊端口的配置实际上就是配置所谓的静态NAT+Port。上图显示内网地址为192.168.2.1提供WWW服务，并且侦听8080端口。当外部提交WWW请求(80端口)时，系统NAT将目的地址转换为192.168.2.1(见图3)。

图3#p#

二、在 Linux系统环境下NAT的设置。

NAT在以前的Linux版本中被称为端口转发。SNAT就是改变转发数据包的源地址，DNAT就是改变转发数据包的目的地址。

做NAT有三条规则:

POSTROUTING:定义进行目的NAT的规则;

POSTROUTING:定义进行源NAT的规则;

OUTPUT:定义对本地产生的数据包的目的NAT规则。

具体实现过程如下:

要使用NAT表时，必须首先载入相关模块:

modprobe ip_tables

modprobe ip_nat_ftp

iptable_nat 模块会在运行时自动载入。

我们还用上面的那个例子。

静态NAT(带端口转发):

iptables -t nat -A PREROUTING -d 211.84.20.1 -j DNAT -p tcp -m tcp –to-destination 192.168.2.1 –dport 80 REDIRECT –to-port 8080

iptables -t nat -A POSTROUTING -s 192.168.2.1 -j SNAT -p tcp -m tcp –to-source 211.84.20.1

动态NAT:

iptables -t nat -A POSTROUTING -s 192.168.1.0/255.255.255.0 -j -d 211.84.20.1

动态NAT也可用伪装，这条规则一般是没有固定外部地址，常用于拨号访问Internet。

iptables -t nat -A POSTROUTING -s 192.168.1.0/255.255.255.0 -j MASQUERADE

说明:使用iptables的NAT功能时，我们必须在每一条规则中使用“-t nat”显示指明使用NAT表。

-A加入(append) 一个新规则到一个链 (-A)的最后;

-I可以插入一条规则，插入位置序号写在POSTROUTING后;

-D在链内某个位置删除(delete) 一条规则;

-R在链内某个位置替换(replace) 一条规则;

–source或-src或-s来指定源地址;

–destination或-dst或-s来指定目的地址;

–in-interface或-I指定网络入口;

–out-interface或-o指定网络出口(从NAT的原理可以看出，对于PREROUTING链，我们只能用-i指定进来的网络接口;而对于POSTROUTING和OUTPUT我们只能用-o指定出去的网络接口。);

–protocol或-p选项来指定协议;

–source-port或-sport

–destination-port或–dport来指明端口;

MASQUERADE 做NAT欺骗;

Redirection重定向。#p#

三、设置NAT所需路由器的硬件配置和软件配置。

很多路由器都提供NAT功能，这里选择比较常用的Cisco路由器。首先设置NAT功能的路由器的IOS应支持NAT功能。至少要有一个内部(Inside)接口，配置内网地址(192.168.2.2)，一个外部(Outside)接口，配置外网地址(211.84.20.1)。

NAT的设置方法:

1.静态地址转换基本配置步骤。

(1)在内部本地地址与外部合法地址之间建立静态地址转换。在全局设置状态下输入:

ip nat inside source static 192.168.2.2 211.84.20.1

如果加上端口转发则为:

ip nat inside source static tcp 192.168.2.1 8080 211.84.20.1 80 extendable

(2)指定连接网络的内部接口上配置:

ip nat inside

(3)指定连接外部网络的外部接口上配置:

ip nat outside

注:可以根据实际需要定义多个内部接口及多个外部接口。

2.动态地址转换基本配置步骤。

(1)如果有多个IP地址，可以在全局设置模式下，定义内部合法地址池，如果只有一个，就不用定义了(建议不要定义地址池，这不会带来什么好处)。

其格式为:ip nat pool 地址池名称 起始IP地址 终止IP地址 子网掩码。例如:

ip nat pool outnet 211.84.20.1 211.84.20.7 netmask 255.255.255.248

其中地址池名称可以任意设定。

(2)在全局设置模式下，定义access-list(通常是标准的，也可以是扩展的或是命名的)规则以判断哪些地址需要进行动态地址转换。

其格式为:Access-list 标号 permit 源地址 通配符

例如:

access-list 1 permit 192.168.2.0 0.0.0.255

其中标号为1-99之间的整数。

(3)在全局设置模式下，将由access-list指定的内部本地地址与指定的合法地址池进行地址转换。

其格式为:ip nat inside source list 访问列表标号 pool内部合法地址池名字。

例如:

ip nat inside source list 1 pool outnet overload

其中overload是指一对多做地址转换，建议加上。

(4)指定与内部网络相连的内部接口上配置。

其格式为:ip nat inside

(5)指定与外部网络相连的外部接口上配置。

其格式为:ip nat outside

NAT规则的查看:

show ip nat statistcs

show ip nat translations
