Traefik mesh：更简单的服务网格

Traefik mesh是一款轻量级的服务网格，它简单易行，易于安装并且易于使用。

Traefik mesh建立在Traefik之上，适合于符合最新网络接口规范SMI的Kubernetes集群。

Traefik mesh的最大特点就是非侵入性，也就是使用Traefik mesh并不会改变你现有的Kubernetes对象。

非侵入性服务网格

Traefik mesh不使用任何sidecar模式，其路由处理是通过运行在每个节点的proxy完成。网格控制器也是通过单独的Pod运行，负责处理代理节点的所有配置分析和部署。

使用Traefik mesh之后，其逻辑如下。

Traefik mesh没有通过sidecar的形式进行流量拦截或者修改，那是怎么实现的呢?

它其实是借助于CoreDNS，它通过修改CoreDNS的少量配置，让用于允许使用Mesh端点而不是标准的Kubernetes端点，Mesh端点和用于服务并行运行，用户可以选择是否使用它。

安装

• 前提：
• Kubernetes 1.11+
• CoreDNS 1.3+
• Helm v3

Traefik mesh的安装很简单，使用Helm即可实现快速的安装。

(1)添加Helm仓库

helmrepoaddtraefik-meshhttps://helm.traefik.io/mesh
helmrepoupdate

(2)下载Chart包

helmpulltraefik-mesh/traefik-mesh

(3)解压Chart包

tarxftraefik-mesh-3.0.6.tgz

Traefik mesh会部署4个服务，它们分别是：

• controller：Mesh的控制器，负责代理节点的所有配置分析和配置
• proxy：Mesh的代理，负责处理每个节点的流量代理
• tracing：跟踪配置
• metrics：监控配置

(4)安装traefik mesh

helminstalltraefik-mesh.

traefik mesh需要coredns的配合，主要改动部分如下：

####BeginMaeshBlock
maesh:53{
errors
rewritecontinue{
nameregex([a-zA-Z0-9-_]*)\.([a-zv0-9-_]*)\.maeshdefault-{1}-6d61657368-{2}.default.svc.cluster.local
answernamedefault-([a-zA-Z0-9-_]*)-6d61657368-([a-zA-Z0-9-_]*)\.default\.svc\.cluster\.local{1}.{2}.maesh
}
kubernetescluster.localin-addr.arpaip6.arpa{
podsinsecure
upstream
fallthroughin-addr.arpaip6.arpa
}
forward./etc/resolv.conf
cache30
loop
reload
loadbalance
}
####EndMaeshBlock

####BeginTraefikMeshBlock
traefik.mesh:53{
errors
rewritecontinue{
nameregex([a-zA-Z0-9-_]*)\.([a-zv0-9-_]*)\.traefik.meshdefault-{1}-6d61657368-{2}.default.svc.cluster.local
answernamedefault-([a-zA-Z0-9-_]*)-6d61657368-([a-zA-Z0-9-_]*)\.default\.svc\.cluster\.local{1}.{2}.traefik.mesh
}
kubernetescluster.localin-addr.arpaip6.arpa{
podsinsecure
upstream
fallthroughin-addr.arpaip6.arpa
}
forward./etc/resolv.conf
cache30
loop
reload
loadbalance
}
####EndTraefikMeshBlock

如果在部署过程中，coredns报以下错误：

plugin/forward:thisplugincanonlybeusedonceperServerBlock

请检查coredns的configMap配置，看DNS下是否有两个forward。

配置

Traefik mesh的配置分为静态配置和动态配置。

静态配置

• 可以手动指定controller镜像版本和Traefik镜像版本
• 可以配置controller和proxies的日志级别和格式
• 可以配置mesh的模式，默认是HTTP
• 可以打开tracing功能
• 可以开启ACL权限控制功能，这配置了 Traefik 网格以 ACL 模式运行，除非通过 SMI流量目标明确允许，否则禁止所有流量

动态配置

在Kubernetes service上使用annotations 和 SMI 对象可向 Traefik Mesh 提供动态配置。支持的动态配置参数主要有：

• Traffic-Type
• Scheme
• Retry
• Circuit-Breaker
• Rate-Limit
• Traffic-Split
• Traffic-Targe

这里简单介绍如何在Kubernetes的service中使用annotations进行配置。

(1)Traffic-Type主要用于配置流量类型，可以配置tcp，udp，http三种类型，如果没有配置，默认使用http类型，配置如下：

mesh.traefik.io/traffic-type:"http"

(2)Scheme主要配置请求的协议，可以配置http，https，h2c三种类型，配置如下：

mesh.traefik.io/scheme:"h2c"

(3)Retry主要配置重试次数，当网络等异常情况下，会根据用户配置发起几次重试，如果还是失败，则返回失败，配置如下：

mesh.traefik.io/retry-attempts:"2"

(4)Cricuit break主要用于配置断开流量转发，当系统处于健康的情况下，默认是关闭的，如果系统异常，则会打开，不再转发流量到异常的系统中，配置如下：

mesh.traefik.io/circuit-breaker-expression:"Expression"

(5)Rate limit主要用于配置限流，单位是请求次数/秒，可以配置平均请求和突发请求，配置如下：

mesh.traefik.io/ratelimit-average:"100"
mesh.traefik.io/ratelimit-burst:"200"

(6)Access control主要用于配置权限控制，可以配置应用允许哪些客户端访问。比如定义如下路由：

---
apiVersion:specs.smi-spec.io/v1alpha3
kind:HTTPRouteGroup
metadata:
name:server-routes
namespace:server
spec:
matches:
-name:api
pathRegex:/api
methods:["*"]
-name:metrics
pathRegex:/metrics
methods:["GET"]

它表示可以通过任何方法访问/api路径，只允许使用GET方法访问/metrics路径。定义好路由还不够，在默认情况下，所有的流量都会被拒绝访问，如果要授予客户端访问权限，需要配置TrafficTarget，如下：

---
apiVersion:access.smi-spec.io/v1alpha2
kind:TrafficTarget
metadata:
name:client-server-target
namespace:server
spec:
destination:
kind:ServiceAccount
name:server
namespace:server
rules:
-kind:HTTPRouteGroup
name:server-routes
matches:
-api
sources:
-kind:ServiceAccount
name:client
namespace:client

该配置表示允许运行在client namespace下的具有sa为client的所有pod访问api路由。

(7)Traffic Split主要用于流量拆分，特别是在做金丝雀发布的时候特别有用，比如如下配置：

apiVersion:split.smi-spec.io/v1alpha3
kind:TrafficSplit
metadata:
name:server-split
namespace:server
spec:
service:server
backends:
-service:server-v1
weight:80
-service:server-v2
weight:20

其表示将80%的流量转发到server-v1，20%的流量转发到server-v2。

例子

上面已经安装部署好Traefik mesh，下面以官方的例子来进行简单的测试。(1)部署应用

apiVersion:v1
kind:Namespace
metadata:
name:whoami

---
apiVersion:v1
kind:ServiceAccount
metadata:
name:whoami-server
namespace:whoami

---
apiVersion:v1
kind:ServiceAccount
metadata:
name:whoami-client
namespace:whoami
---
kind:Deployment
apiVersion:apps/v1
metadata:
name:whoami
namespace:whoami
spec:
replicas:2
selector:
matchLabels:
app:whoami
template:
metadata:
labels:
app:whoami
spec:
serviceAccount:whoami-server
containers:
-name:whoami
image:traefik/whoami:v1.6.0
imagePullPolicy:IfNotPresent

---
kind:Deployment
apiVersion:apps/v1
metadata:
name:whoami-tcp
namespace:whoami
spec:
replicas:2
selector:
matchLabels:
app:whoami-tcp
template:
metadata:
labels:
app:whoami-tcp
spec:
serviceAccount:whoami-server
containers:
-name:whoami-tcp
image:traefik/whoamitcp:v0.1.0
imagePullPolicy:IfNotPresent

---
apiVersion:v1
kind:Service
metadata:
name:whoami
namespace:whoami
labels:
app:whoami
spec:
type:ClusterIP
ports:
-port:80
name:whoami
selector:
app:whoami

---
apiVersion:v1
kind:Service
metadata:
name:whoami-tcp
namespace:whoami
labels:
app:whoami-tcp
spec:
type:ClusterIP
ports:
-port:8080
name:whoami-tcp
selector:
app:whoami-tcp

---
apiVersion:v1
kind:Pod
metadata:
name:whoami-client
namespace:whoami
spec:
serviceAccountName:whoami-client
containers:
-name:whoami-client
image:giantswarm/tiny-tools:3.9
command:
-"sleep"
-"3600"

上面部署了两个应用，一个http类型应用，一个是tcp类型应用。

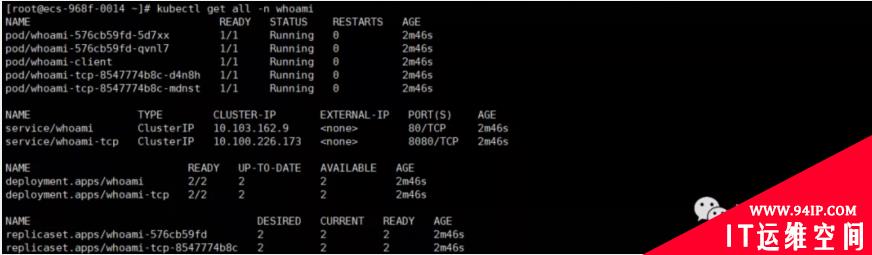

可以通过以下命名查看应用启动情况kubectl get all -n whoami。

然后可以测试以下应用连通性，如下：

#kubectl-nwhoamiexecwhoami-client--curl-swhoami.whoami.svc.cluster.local
Hostname:whoami-576cb59fd-qvnl7
IP:127.0.0.1
IP:172.16.235.193
RemoteAddr:172.16.7.181:33150
GET/HTTP/1.1
Host:whoami.whoami.svc.cluster.local
User-Agent:curl/7.64.0
Accept:*/*

#kubectl-nwhoamiexec-tiwhoami-client--ncwhoami-tcp.whoami.svc.cluster.local8080
mydata
Received:mydata

Received:
eee
Received:eee
eee
Received:eee

如果现在要为上面的服务配置Traefik mesh，只需要更改这两个服务的service，http类型应用的service加mesh.traefik.io/traffic-type: "http"的annotations，tcp类型应用的service加mesh.traefik.io/traffic-type: "tcp"的annotations，如下：

---
apiVersion:v1
kind:Service
metadata:
name:whoami
namespace:whoami
labels:
app:whoami
annotations:
mesh.traefik.io/traffic-type:"http"
mesh.traefik.io/retry-attempts:"2"
spec:
type:ClusterIP
ports:
-port:80
name:whoami
selector:
app:whoami

---
apiVersion:v1
kind:Service
metadata:
name:whoami-tcp
namespace:whoami
labels:
app:whoami-tcp
annotations:
mesh.traefik.io/traffic-type:"tcp"
spec:
type:ClusterIP
ports:
-port:8080
name:whoami-tcp
selector:
app:whoami-tcp

现在访问服务，只需将svc.cluster.local改为traefik.mesh即可。比如之前访问方式如下：

kubectl-nwhoamiexecwhoami-client--curl-swhoami.whoami.svc.cluster.local

加了traefik mesh之后，即为：

kubectl-nwhoamiexecwhoami-client--curl-swhoami.whoami.traefik.mesh

当然之前的访问方式依然存在，用什么样的方式由用户自己决定。

脚注

【1】https://traefik.io/traefik/

【2】https://smi-spec.io/

【3】https://coredns.io/
