本文踩坑之k8s网络不通的问题排除

首先找出来保存很久的跨主机pod通信流程图。

简单解读下：

• 数据从源容器中发出后，经由所在主机的Docker0虚拟网卡转发到flannel0虚拟网卡，这是个P2P的虚拟网卡，flanneld服务监听在网卡的另外一端。
• Flannel通过Etcd服务维护了一张节点间的路由。
• 源主机的flanneld服务将原本的数据内容UDP封装后根据自己的路由表投递给目的节点的flanneld服务，数据到达以后被解包，然后直 接进入目的节点的flannel0虚拟网卡，然后被转发到目的主机的Docker0虚拟网卡，最后就像本机容器通信一下的有Docker0路由到达目标容 器。

这样整个数据包的传递就完成了，

现象

kubernetes 网络不可用，测试结果是只能访问本机的podip、clusterip，访问别的机器的都过不去。

排查

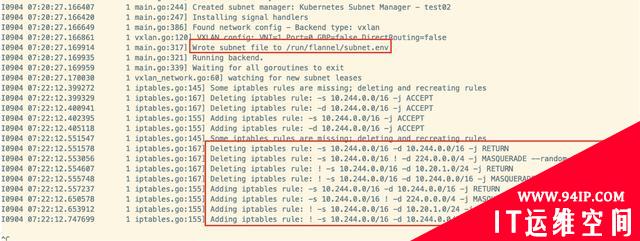

查看flannel的日志，发现写入的规则都是10.244/16网段的

而我设置的pod网段都是10.20/24网段中。很明显这里的规则的意思是把10.244/16网段的流量转发到10.20/24网段了。有问题。。。

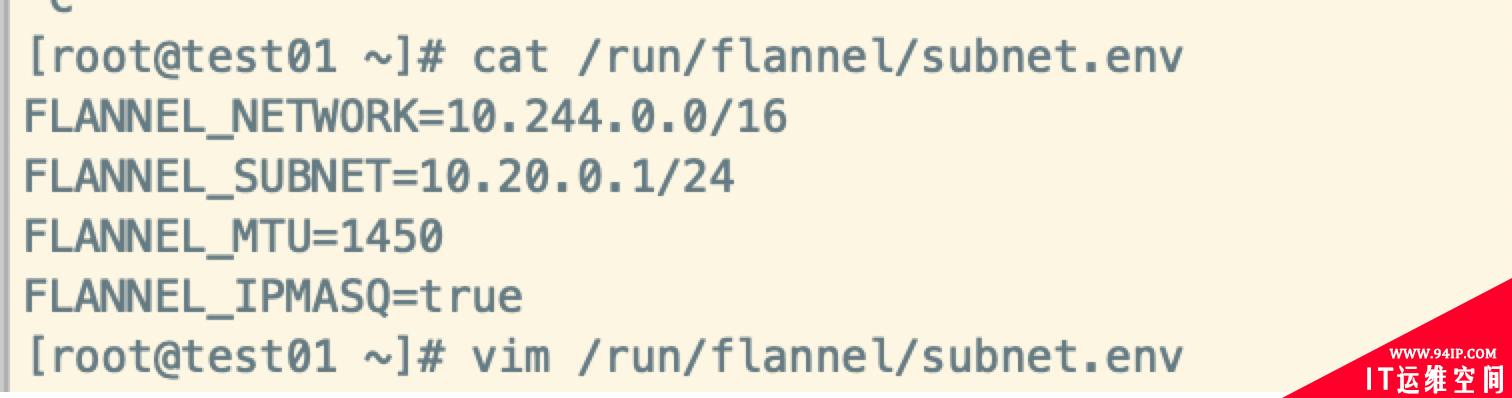

紧接着查看下加载的配置文件的文件，发现network网段在10.244.0.0/16网段，而子网在10.20.0.1/24网络，网络网段不匹配

解决

kubectlgetcm-nkube-systemkube-flannel-cfg-oyaml
net-conf.json:|
{
"Network":"10.20.0.0/16",
"Backend":{
"Type":"vxlan"
}
}

修改这里的network网段的位置，然后清除iptables，发现网络正常了。
