以用集线器和分流器解决交换机故障诊断技术

以用集线器和分流器解决交换机故障诊断技术，宽带普及以后，经常面临交换机故障诊断技术的问题。所以，今天我准备向大家介绍交换机故障诊断技术技巧，希望本文能教会你更多东西，为大家的生活带来方便。

交换机故障诊断技术：在链路上接入集线器

使用集线器很具有战略意义。对很多网络来说，大多数发送和接收的流量都来源于文件服务器之类的共享设备。在交换机端口和文件服务器中间接入一个集线器，再把分析仪接入集线器，实际上就把分析仪和文件服务器接入了同一个广播域。使用这种交换机故障诊断技术方法，交换机故障诊断技术 支持人员就可以看到文件服务器所有进出的流量，帮助交换机故障诊断技术 支持人员解决一系列的问题，包括用户登陆失败、性能低效、连接丢失等。

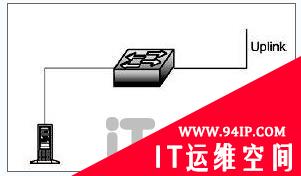

图1、使用集线器监测交换机端口

接入集线器的方法很多时候都不实用，特别是在需要监测多个服务器的时候。在哪里接入集线器合适?所有的服务器都要连接吗?如果是用一个集线器，换来换去连接的话，您一定不希望您的网络这样频繁地被干扰。连接集线器所带来的时延，经常会带来连接的丢失。另外，很多时候监测工具并不支持服务器所采用的技术或者连接速率。

使用共享集线器监测一条链路上的所有流量和错误仍然是一个有效的方法。这几乎是唯一一种可以在交换网络环境中实际查看和分析MAC层错误的方法。使用SNMP来发现这些错误也可以。但是，为了更好地进行错误分析，还是用监测工具直接查看最直接。

接入集线器的方法有2种主要缺陷。服务器链路有可能不是全双工的，或者和集线器的端口双工状态不匹配，这会给监测带来更多的不愿意看到的错误结果。而且使用这种方法时，手头必须要有一个共享集线器。

现在很多新型的集线器都类似于交换机，而不是共享的转发设备。接入这种新型的集线器，相当于接入了一个新的交换机故障诊断技术 ，您会看不到想要查看的流量，对监测起不到什么作用。安恒公司如果接入的是双速率的集线器，例如10MB/100MB双速率的，可能每个速率都提供了一个广播域，两个速率之间再进行转发。

在这种情况下，需要确认被监测链路和监测工具运行在相同速率，才能够使用这种双速率集线器。还有一些集线器提供在所有端口之间转发的功能，更因此把自己标榜为价格便宜的交换机，给人造成误解。他们都不能用在这种监测方法上。

交换机故障诊断技术：使用一个TAP(监测接口盒)或者分流器

这种方法类似于加了一个共享集线器，不同点是TAP链路只是接收流量，不允许监测工具发出流量。

交换机故障诊断技术：TAP和分流器这2

个词有时候可以互换，虽然分流器通常应用于光纤链路。在光纤链路上，分流器会把光在初始路径和监测路径上进行分光。典型的分光比率包括80：20、70：30以及50：50。以80：20为例，80%的光通过分光器继续传送到原始路径，20%的光转发到监测路径。

如果光纤本来就有问题，或者传输的距离很长的话，光分流器带来的20%光丢失，很容易造成链路出现问题。分流器在光纤链路上很容易就会带来3 dB的衰减。有些分流器要耐用一些，因此即使在链路的一端安装分流器造成链路中断，还可以将其换到另一端去安装，让链路正常工作。光分流器不需要电源就可以工作。需要注意的是，分流器是带内(Inbound)监测设备，所以分流器的线缆正确连接就非常重要。

电口的TAP也会带来信号丢失的问题，因为TAP需要信号来识别通过的流量。对电缆来说，这相当于增加了衰减，如果链路本身已经有一定问题或者链路很长的话，TAP的引入有可能会造成连接中断。电口的TAP工作需要电源，信号被恢复并重传到监测端口。如果设计的好，在TAP掉电的时候，链路应该也不会中断。

对链路使用TAP进行监测的方式是一个很好的查看链路流量的方法。一旦安装成功，TAP对被监测的设备来说就是透明的，可以随时使用，而且不会带来更多干扰。不幸的是，在接入TAP的时候，链路必须暂时中断。此外，TAP或者分流器会按照2个独立的方向提供流量。也就是说，发送和接收是分开的。

为了同时监测通过TAP链路的请求及响应，需要一个带两个输入口的监测工具。双端口的监测工具可以分别监测每个方向，也可以把两个方向的链路集中在一起分析。您也可以选择每次只监测一个方向的流量，但这样分析起来会比较困难。

对TAP来说，监测全双工链路和半双工链路，操作上没有什么区别，都可以监测。您可以选择一个单端口的监测工具，监测单一的方向，或者选择一个双端口的监测工具，同时的监测两个方向。
