路由器故障：OSPF配置错误导致网络无法ping通

OSPF配置错误导致网络无法ping通的故障的解决步骤如下：

网络环境

如下图的网络配置中，PC1－RouterA－RouterB－PC2之间通过2M线路相连，运行OSPF协议，并引入直连、静态路由。PC3－RouterA－RouterB－PC4之间模拟新增加的一条100M链路，运行OSPF协议，也引入直连和静态路由。RouterA和RouterB都在area0。

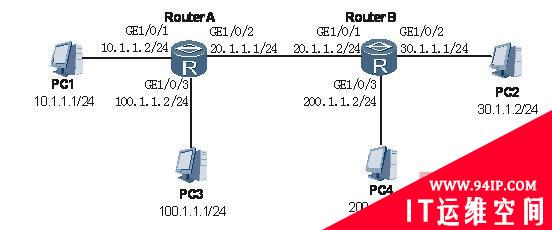

OSPF组网图

配置完成之后发现PC1与PC2之间能够Ping通，但是PC3与PC4之间却无法Ping通。

#p#

故障分析

步骤 1 在路由器RouterA上执行ping 30.1.1.1命令，能够Ping通，说明路由器A和B之间的物理链路没有问题。

具体RouterA为例：

[RouterA]ping30.1.1.1
PING30.1.1.1:56databytes,pressCTRL_Ctobreak
Replyfrom30.1.1.1:bytes=56Sequence=1ttl=255time=60ms
Replyfrom30.1.1.1:bytes=56Sequence=2ttl=255time=80ms
Replyfrom30.1.1.1:bytes=56Sequence=3ttl=255time=40ms
Replyfrom30.1.1.1:bytes=56Sequence=4ttl=255time=80ms
Replyfrom30.1.1.1:bytes=56Sequence=5ttl=255time=20ms
---30.1.1.1pingstatistics---
5packet(s)transmitted
5packet(s)received
0.00%packetloss
round-tripmin/avg/max=20/56/80ms

步骤 2 在RouterA、RouterB上执行display ospf routing，发现没有RouterB上没有PC3所在网段的路由信息。

以RouterB的具体显示为例。

[RouterB]displayospfrouting

OSPFProcess1withRouterID100.1.1.2
RoutingTables

RoutingforNetwork
DestinationCostTypeNextHopAdvRouterArea
30.1.1.0/243124Stub20.1.1.2200.1.1.20.0.0.0
200.1.1.0/243124Stub20.1.1.2200.1.1.20.0.0.0
20.1.1.0/241562Stub20.1.1.1100.1.1.20.0.0.0
10.1.1.0/241562Stub10.1.1.2100.1.1.20.0.0.0

RoutingforASEs
DestinationCostTypeTagNextHopAdvRouter
20.1.1.1/321Type2120.1.1.2200.1.1.2
30.1.1.2/321Type2120.1.1.2200.1.1.2
200.1.1.1/321Type2120.1.1.2200.1.1.2

TotalNets:7
IntraArea:4InterArea:0ASE:3NSSA:0

步骤 3 在RouterA和RouterB上执行display ospf peer命令，发现RouterA和PC3没有建立OSPF邻居。

RouterA具体显示。

[RouterA]displayospfpeer

OSPFProcess1withRouterID100.1.1.2
Neighbors

Area0.0.0.0interface10.1.1.2(Gigabitethernet1/0/0)'sneighbors
RouterID:10.1.1.1Address:10.1.1.1
State:FullMode:NbrisSlavePriority:1
DR:NoneBDR:NoneMTU:0
Deadtimerduein41sec
Neighborisupfor00:46:52
AuthenticationSequence:[0]

Neighbors

Area0.0.0.0interface20.1.1.1(Gigabitethernet1/0/1)'sneighbors
RouterID:200.1.1.2Address:20.1.1.2
State:FullMode:NbrisMasterPriority:1
DR:NoneBDR:NoneMTU:0
Deadtimerduein36sec
Neighborisupfor00:42:29
AuthenticationSequence:[0]

步骤 4 在RouterA和RouterB上分别执行display current-configuration configuration ospf命令，对比发现在RouterA上没有用network命令将PC4所在100.1.1.0/24网段发布出去。

RouterA具体显示。

[RouterA]displaycurrent-configurationconfigurationospf
#
ospf1
import-routedirect
import-routestatic
area0.0.0.0
network10.1.1.00.0.0.255
network20.1.1.00.0.0.255
#

RouterB具体显示。

[RouterB]displaycurrent-configurationconfigurationospf
#
ospf1
import-routedirect
import-routestatic
area0.0.0.0
network20.1.1.00.0.0.255
network30.1.1.00.0.0.255
network200.1.1.00.0.0.255
#
return

步骤 5 在RouterA上配置network 100.1.1.0 0.0.0.255，然后执行display ospf peer命令，和PC3的OSPF邻居建立，在PC3上Ping PC4的IP地址200.1.1.1，能够Ping通。

具体PC3的显示。

[RouterA]displayospfpeer
OSPFProcess1withRouterID100.1.1.1

Neighbors

Area0.0.0.0interface100.1.1.1(Gigabitethernet6/0/0)'sneighbors
RouterID:100.1.1.2Address:100.1.1.2
State:FullMode:NbrisMasterPriority:1
DR:NoneBDR:NoneMTU:0
Deadtimerduein34sec
Neighborisupfor00:09:36
AuthenticationSequence:[0]
[PC3]ping200.1.1.1
PING200.1.1.1:56databytes,pressCTRL_Ctobreak
Replyfrom200.1.1.1:bytes=56Sequence=1ttl=253time=70ms
Replyfrom200.1.1.1:bytes=56Sequence=2ttl=253time=40ms
Replyfrom200.1.1.1:bytes=56Sequence=3ttl=253time=100ms
Replyfrom200.1.1.1:bytes=56Sequence=4ttl=253time=70ms
Replyfrom200.1.1.1:bytes=56Sequence=5ttl=253time=100ms

---200.1.1.1pingstatistics---
5packet(s)transmitted
5packet(s)received
0.00%packetloss
round-tripmin/avg/max=40/76/100ms

故障解决。

在构建OSPF网络时，只有对链路的正确宣告，路由器才会建立邻居关系，根据LSA计算得出转发路径。

—-结束

#p#

处理步骤

在RouterA执行以下操作：

步骤 1 执行命令system-view，进入系统视图。

步骤 2 执行命令ospf [ process-id ]，进入OSPF进程视图。

步骤 3 执行命令area area-id，进入OSPF区域视图。

步骤 4 执行命令network ip-address wildcard-mask，配置区域所包含的网段。

步骤 5 执行命令return退回到用户视图，执行命令save，保存对配置的修改。

具体以RouterA的显示为例。

[RouterA]ospf1
[RouterA-ospf-1]area0
[RouterA-ospf-1-area-0.0.0.0]network100.1.1.00.0.0.255
[RouterA-ospf-1-area-0.0.0.0]quit
[RouterA-ospf-1]quit
[RouterA]displayospfpeer
OSPFProcess1withRouterID100.1.1.2

Neighbors

Area0.0.0.0interface10.1.1.2(Gigabitethernet1/0/0)'sneighbors
RouterID:10.1.1.1Address:10.1.1.1
State:FullMode:NbrisSlavePriority:1
DR:NoneBDR:NoneMTU:0
Deadtimerduein38sec
Neighborisupfor01:05:56
AuthenticationSequence:[0]

Neighbors

Area0.0.0.0interface20.1.1.1(Gigabitethernet1/0/1)'sneighbors
RouterID:200.1.1.2Address:20.1.1.2
State:FullMode:NbrisMasterPriority:1
DR:NoneBDR:NoneMTU:0
Deadtimerduein41sec
Neighborisupfor01:01:33
AuthenticationSequence:[0]

Neighbors

Area0.0.0.0interface100.1.1.2(Gigabitethernet1/0/2)'sneighbors
RouterID:100.1.1.1Address:100.1.1.1
State:FullMode:NbrisSlavePriority:1
DR:NoneBDR:NoneMTU:0
Deadtimerduein31sec
Neighborisupfor00:00:06
AuthenticationSequence:[0]

—-结束

完成上述操作后，PC3能够PING通PC4，故障排除。

案例总结

在构建OSPF网络时，只有对链路的正确宣告，路由器才会建立邻居关系，根据LSA计算得出转发路径。

直连路由的引入只能发生在网络的末端，即叶节点，它不作为SPF计算的一部分，因此不能误认为直连路由的引入就等同于对链路的宣告。
