Zabbix5.2由浅入深系列之制作网络设备监控项

众所周知，Zabbix监控的表面逻辑非常简单，分为三个动作，采集数据(监控项)，判断采集的数据是否超过定义的阈值(触发器)，产生告警(邮件、短信等等)。当然这仅仅是表面，内部的一些函数判断实际上很复杂，这些不是我们探讨的重点。如果当你的监控设备种类繁多，监控指标复杂，那么只能通过自作模板实现你的监控工作。

正文

Zabbix监控项分为很多种，由于今天讨论的焦点为网络设备，自然而然选择的为SNMP这种类型,相信大家对SNMP多多少少也有些了解，如果不理解的也没关系，可以查找互联网其他优质的文章也有介绍，或者等我下期文章也行。

监控项组成

• 名称
• 键值
• 类型
• 信息类型
• 更新时间

制作过程思路

1.寻找监控项的OID

2.利用snmpwalk工具取值检验OID是否存在

3.制作监控项

制作前准备工作

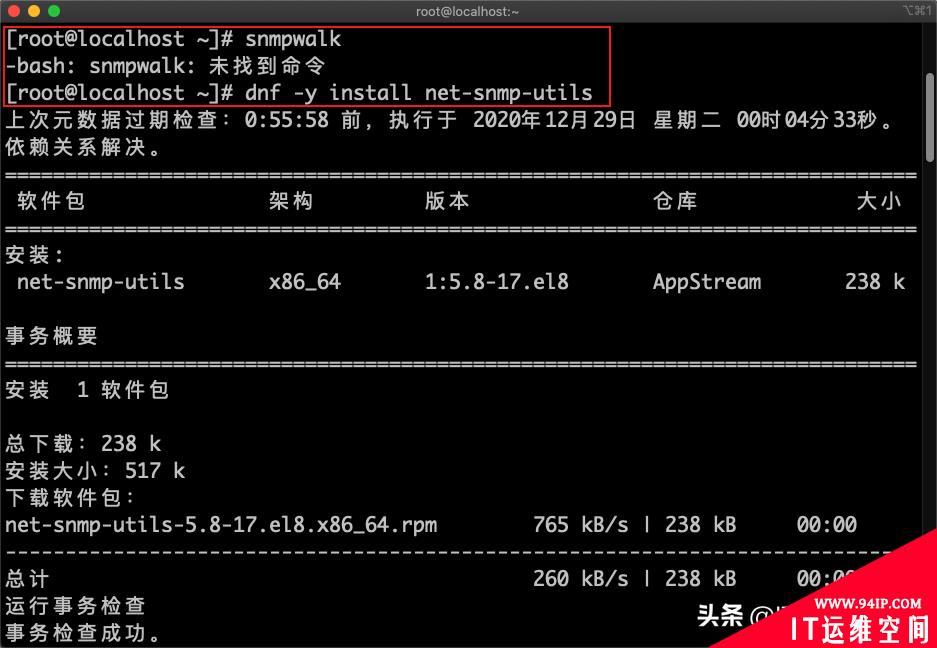

1.如果出现下图中的报错，需要安装net-snmp-utils，以CentOS 8为例

dnf-yinstallnet-snmp-utils

2.开启设备snmp配置(以华为为例，其他自查)

snmp-agent
snmp-agentsys-infoversionv2c
snmp-agentcommunityreadcipherHuawei@123

3.snmpwalk用法

snmpwalk用在Zabbix Server端，主要语法为(斜体为可变，根据自身环境修改)：

snmpwalk -v 2c -c Huawei@123 10.0.0.10 OID

制作案例

案例主题为监控华为CE58系列交换机CPU利用率。

1.通过官网查询其CPU相关OID或者下载相关mib用mib浏览器查看，推荐采用mib browser，mib文件可以在官网下载到或者找相关厂商要即可，下面是查询到的相关OID，其实用到hwEntityCpuUsage就可以了，但是如果有框式设备就不一样了，有些板卡上自带CPU,文末我会放出框式设备的CPU利用率。

entPhysicalName1.3.6.1.2.1.47.1.1.1.1.7
entPhysicalClass1.3.6.1.2.1.47.1.1.1.1.5
hwEntityCpuUsage1.3.6.1.4.1.2011.5.25.31.1.1.1.1.5

2.查询各个OID所代表的的意思。

snmpwalk-v2c-chuawei@12310.240.255.101.3.6.1.2.1.47.1.1.1.1.7

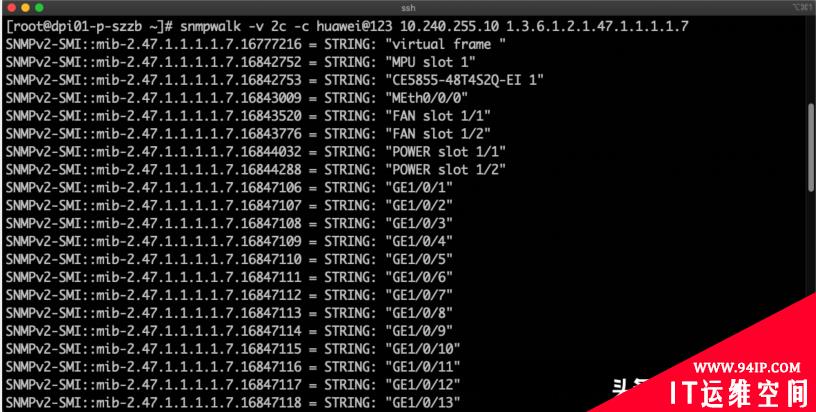

可以看出为实体名称。

snmpwalk-v2c-chuawei@12310.240.255.101.3.6.1.2.1.47.1.1.1.1.5

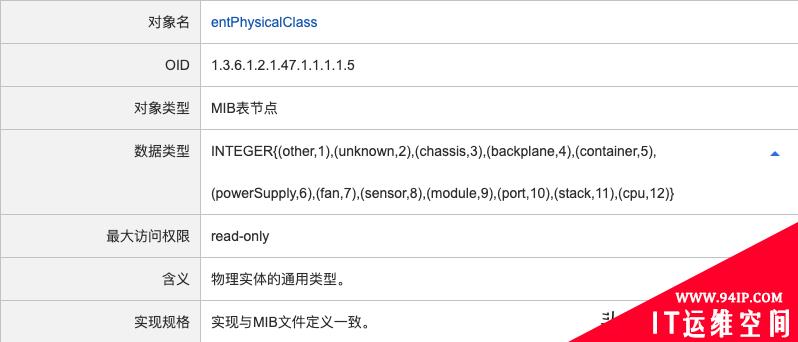

查询的是物理实体的通用类型，不知道取值代表什么意思？看看下图二

该OID详解

snmpwalk-v2c-chuawei@12310.240.255.101.3.6.1.4.1.2011.5.25.31.1.1.1.1.5
查询CPU利用率，字面理解

3.通过查询对比分析。

首先查询CPU利用率，只有一个值有数据，如下，但是由于通过获取的结果无法看出是什么，只知道索引值为16842753的实体的CPU利用率为23%，所以需要进一步分析。

SNMPv2-SMI::enterprises.2011.5.25.31.1.1.1.1.5.16842753=INTEGER:23

该OID介绍

查询该实体名称

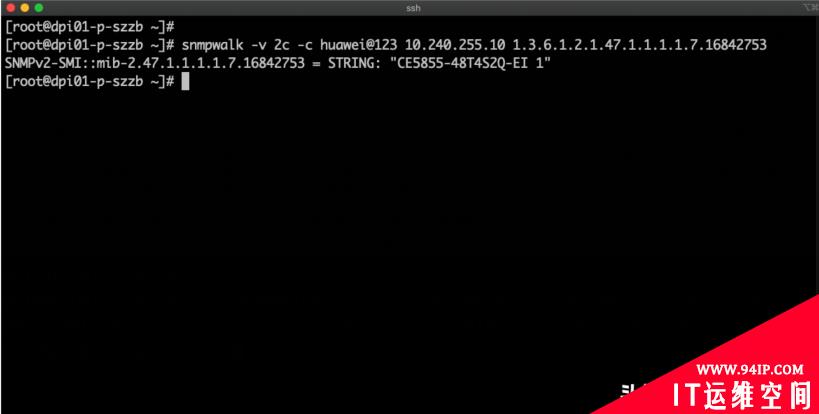

通过下面命令得出结果为"CE5855-48T4S2Q-EI 1",这个就是实体名称，盒式设备的CPU利用率一般是设备本身,所以可以理解为CE5885的CPU利用率的OID就是SNMPv2-SMI::enterprises.2011.5.25.31.1.1.1.1.5.16842753，如果是堆叠环境就存在两个，另外一个就是"CE5855-48T4S2Q-EI 2"。

snmpwalk-v2c-chuawei@12310.240.255.101.3.6.1.2.1.47.1.1.1.1.7.16842753

得出结果

创建主机并测试

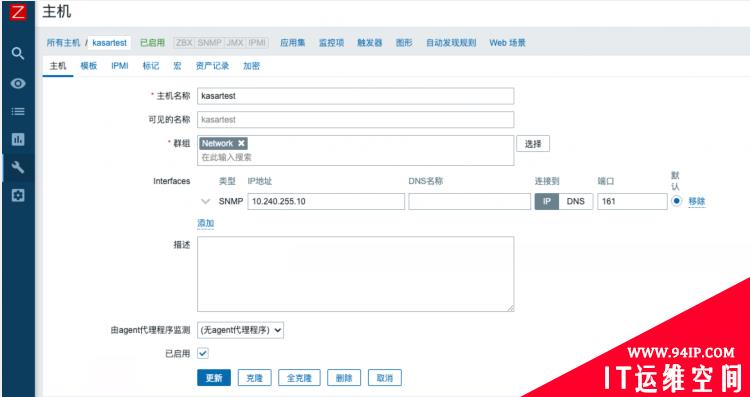

创建主机

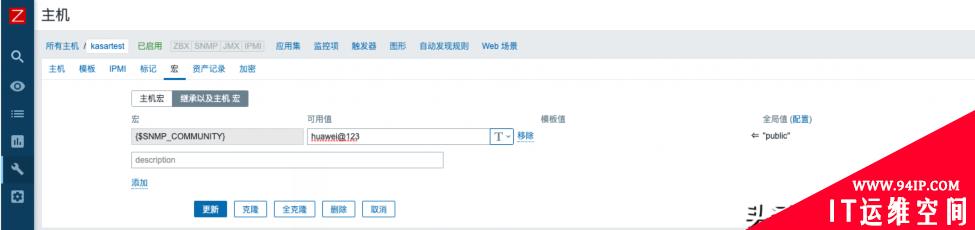

修改团体字(读或者写)

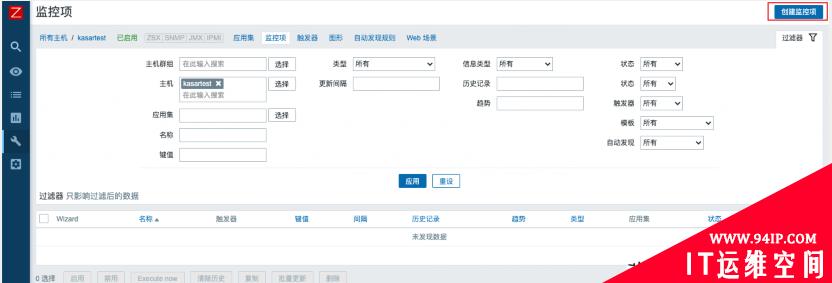

创建监控项

写完后，确定即可

查看最新数据正常，点击图形下一步

出图正常

附录

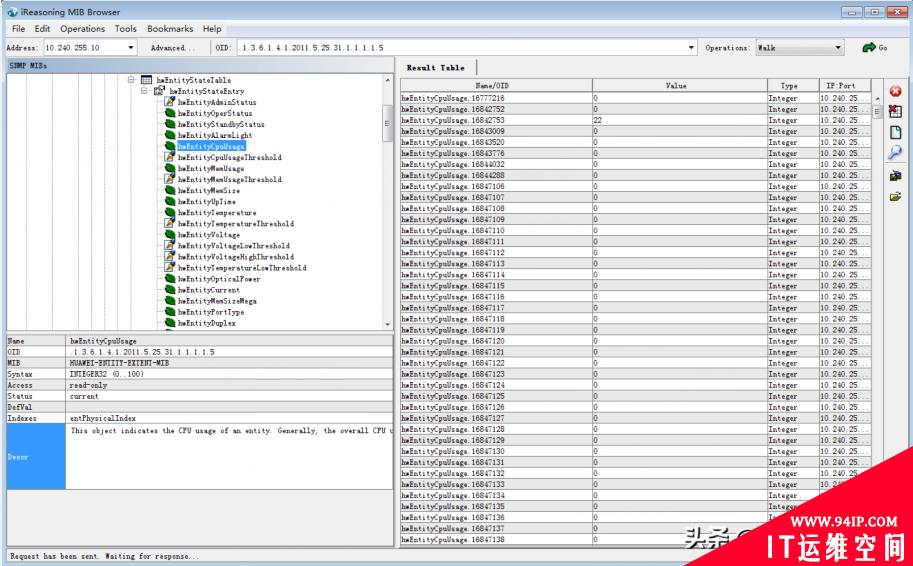

mib browser截图

用mib browers查看mib文件

为什么需要查询多个值关联分析

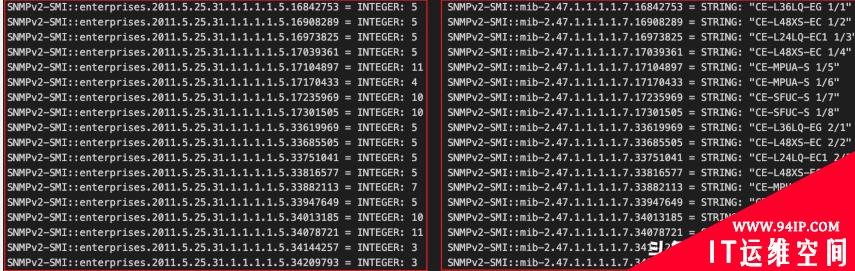

以12804为例子，如下图，可以发现框式设备多了很多CPU实体,由于每板卡一个CPU，所以如果不判断哪个实体的CPU是你想要的,很容易出错,这也是为什么需要去关联分析,其次通过关联分析引出的另外一个内容就是自动发现规则,如果每次都是如此去添加,就太过麻烦了,而且每个设备的索引值都有可能不一样,所以这些变化比较大的,CPU、内存、接口等等都适合自动发现，在下一篇文章我会写到。

得出的结果

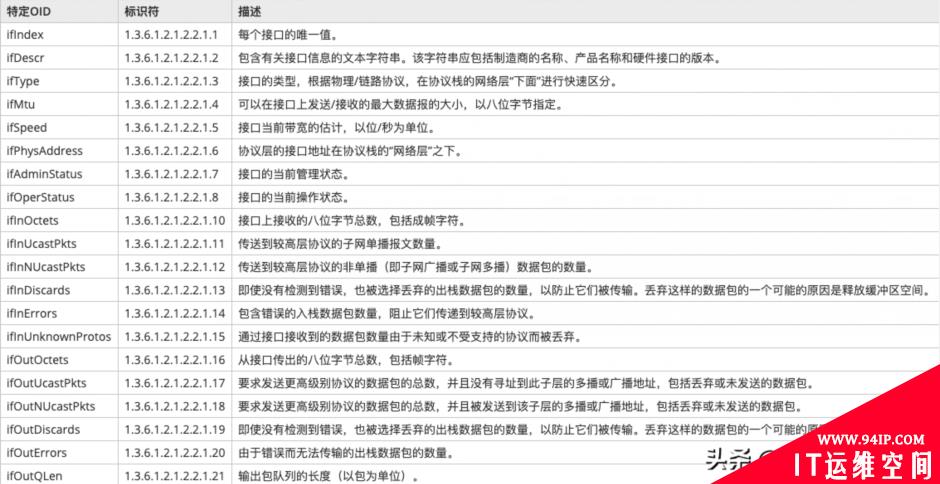

常用的OID值

总结

如果对于SNMP的相关知识不理解的朋友更加需要自己测试，加深自己的理解，活学活用，如果要找一个端口的流量，应该先找到该端口的名称主体索引，再查找流量值，mib的运用在后续的snmptrap我们还会碰到，其实这个内容的难点在于找MIB，找到mib需要花大量的时间去验证OID是否合适，另外mib文件需要专用的软件查看，最后还是得说一句，监控领域长路漫漫，绝非一朝一夕，大量的测试和验证才是真理。
