光纤接入网建设模式的新发展

1.前言

随着近年宽带用户的增长和宽带业务的发展，“光进”变得更加迫切，光缆越来越靠近终端用户，随之而来的是接入光缆建设规模和覆盖范围的加大。如何搞好接入光缆网络建设，是现在一些大城市接入网建设的重中之重。

2.光缆接入网的现状

经过近几年的研究和实践，首先实现光纤到路边（FTTC）、光纤到楼（FTTB）已是运营商在接入光缆建设中形成的共识。成熟的做法是将主干光缆和配线光缆分别进行建设，先使用大对数接入主干光缆沿城区主要道路（特别是商业区）进行布放，合理设置光缆交接设备，当有业务需求时，就从光缆交接设备上引出配线光缆到各接入点。接入光缆的组织方式主要采用的是“环形接入主干光缆+星形配线光缆”，光缆交接设备主要使用的是光缆交接箱。

随着宽带接入的普及和推广，近年光缆接入需求进一步增长：

大客户光纤接入数量和比例都大大增加；

“光进铜退”建设策略的实施，导致业务接入点数量增加；

许多重要客户要求对配线段光缆进行保护；

FTTH的建设需求增多。

光纤接入需求的增长，导致光缆的建设规模和覆盖范围大大增加。现有建设模式和网络组织已经不能很好地满足光缆大规模建设的需要，特别在大城市一些光纤接入用户密集区域的问题更加突出，主要存在以下问题：

接入主干光缆环的建设周期长，不能满足快速部署的要求；

光缆交接箱的空间有限，不利于扩容；

光交接箱配纤方式不规范，箱内光缆固定点等资源消耗快；

大量客户要求对配线光缆进行保护，而现有环形光缆结构为了实现第二路由增加了接入主干光缆使用的复杂性。

3.光缆交接点设置的调整

对于不同的光纤接入用户发展环境，需要采用不同的光缆交接点形势。在目前的环境下，不管是固定运营商还是移动运营商都需要对光缆交接点的实现方式进行相应调整。

（1）固网运营商应把更多的接入局点纳入到接入主干光缆规划，作为光缆交接点

目前接入主干光缆基本都是采用光缆交接箱作为光缆交接点，但是光缆交接箱箱体有一定限制，特别是对于大城市一些光纤接入客户密集的地区，目前较常用的288箱体不能满足需要，但增加光交接箱又比较困难或者在经济上不合算。在这种情况下，在主干光缆的建设过程中，应该重视接入点的加入，充分利用接入局点的空间建设合适的光配线架，使其行使光交接箱的功能，这样可以方便扩容和光纤调配。如图1所示，图1（a）是传统接入主干光缆建设方式，采用光交接箱作为光交接点；而图1（b）则较多地引入接入网点的室内光配线架作为光交接点，形成以光缆交接箱和室内光配线架相结合的模式，在光纤接入需求密集的区域，还可以进一步发展成以室内光配线架为主的模式。通过考察，目前固网运营商的许多接入局点在地理位置、空间等条件上基本能够符合要求。

图1 接入点光纤配线架代替光交接箱

（2）移动运营商应该重视光缆交接箱的部署和使用

移动运营商的光缆接入网基本是以满足基站接入需要为主的光缆接入网，在光纤的调度上，大部分城市都采用直接配纤的方式，很少使用光缆交接箱。对于近年发展的大客户接入基本都是以基站为光缆引出点，基站机房中的光配线架相当于光缆交接点。按道理，在城区基站密度较大，可以很方便地实现客户接入，但是许多基站机房的位置和装机条件比较差，进出局管道、光缆引入引出都受到越来越多的限制，特别在大城市，这些问题更加突出。因此，移动运营商不能单纯依靠基站机房来应对越来越多的光纤接入用户。

从未来多业务的发展来看，移动运营商应该在城市加强接入光缆网规划，明确接入光缆网的层次划分，最重要的是在层次结构之间相应地引入光缆交接箱，减少直接配纤方式的使用，以增加光缆纤芯调度的灵活性。另外对于战略位置比较重要的基站，要重视机房建设，提高基站机房的安装条件，完善进出机房管道建设，最终战略站点和光缆交接箱相配合，共同作为接入光缆网的光交接点。

4.接入光缆组织建设模式的转变

（1）树形接入主干与环形接入主干共同发展

以前接入主干多采用环形结构，主要由于光缆比较稀疏，希望对接入主干光缆部分进行保护。但是随着接入光缆建设规模的扩大，接入光缆将变得像铜缆一样普及，在这种形势下。接入主干光缆采用树形结构，一方面能够解决建设进度和分期建设的问题，可以不必在一期工程中就按照环形结构施工，从而大大提高部署进度，满足用户快速发展的需求；另一方面采用树形接入主干结构也能够很好地实现接入主干线路的保护，同时可以更好地实现配线光缆保护（如图2所示）。

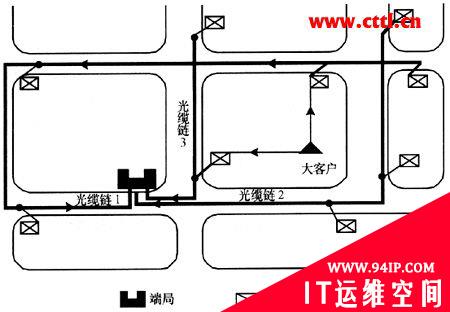

图2 在树形接入主干光缆模式下的大客户双路由保护

随着出局接入主干条数越来越多、覆盖范围越来越广，采用图2所示的结构实现双路由保护也越来越容易。另外，采用“树形结构+公共纤芯”的配纤方式，在应对多种业务需求时，能够使纤芯利用率达到最大，而使光缆交接箱的占用比降到最低。

因此，针对光纤接入客户数的迅速增长、安全性要求提高等特点，应对接入主干光缆重新进行统一规划，根据街道、用户布局、用户特性等因素选择更合理的接入主干光缆结构和配纤方式。

（2）突出光缆分纤盒在网络结构中的位置，增加光缆分纤盒的使用和管理

在配线光缆的建设过程中，应该考虑光缆层次化问题，突出光缆分纤盒在网络结构中的位置，增加光缆分纤盒的使用和管理。光缆分纤盒的使用能够大大减少同一路由上有多条配线光缆的现象，可以大大提高配线光缆和主干光缆的纤芯利用率，可以节省对光交接箱中光缆固定点等资源的占用，保证在用户密集地区能够引出足够多的配线光缆。另外，光缆分纤盒的使用还可以大大节省网络建设和维护费用。

（3）加大汇聚手段的使用，减少主干光缆纤芯的消耗

在大城市光纤接入用户密集的区域，接入主干光线和光缆交接箱空间的消耗很厉害，扩容压力较大。为了减少主干光缆的消耗，合理选择有源或者无源方式进行汇聚是非常有效的手段，在网络的规划建设和使用过程中应该重点考虑。

在采用接入点配线架作为光缆交接点的应用场合，由于拥有良好的装机条件，可以灵活地选择有源和无源方式进行汇聚，形成以接入点为汇聚节点的接入配线层网络，网络可以根据需求灵活地选择环形、链形、树形等结构。有源方式主要可以采用SDH/MSTP传输设备对2Mbit/s电路、 10/100Mbit/s以太网电路进行汇聚，也可以采用以太网交换机对本区域内的数据业务进行汇聚。无源方式目前主要以EPON/GPON为主。

在采用光缆交接箱作为光缆交接点的应用场合，由于缺少设备放置空间，可以选择EPON/GPON等无源接入方式进行汇聚。

5.结束语

光纤接入需求的飞速增长不能只依靠大规模建设接入光缆来解决，应该着眼于长远发展，需要在接入光缆网组织方式、建设方式、光缆交接点的配置、汇聚手段的使用等方面有所改变，从而实现以较低的投资建设高效的网络，快速地满足用户需求。
