三种状态的进程模型

按进程在执行过程中的不同情况至少要定义三种状态：

运行(running)态：进程占有处理器正在运行的状态。进程已获得CPU，其程序正在执行。在单处理机系统中，只有一个进程处于执行状态;在多处理机系统中，则有多个进程处于执行状态。
就绪(ready)态：进程具备运行条件，等待系统分配处理器以便运行的状态。当进程已分配到除CPU以外的所有必要资源后，只要再获得CPU，便可立即执行，进程这时的状态称为就绪状态。在一个系统中处于就绪状态的进程可能有多个，通常将它们排成一个队列，称为就绪队列。
等待(wait)态：又称阻塞态或睡眠态，指进程不具备运行条件，正在等待某个时间完成的状态。也称为等待或睡眠状态，一个进程正在等待某一事件发生(例如请求I/O而等待I/O完成等)而暂时停止运行，这时即使把处理机分配给进程也无法运行，故称该进程处于阻塞状态。

聊聊容器与pod中的僵尸进程

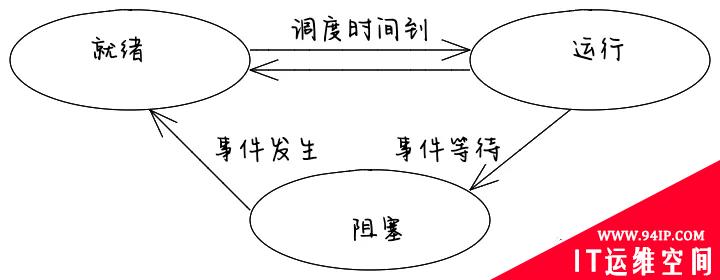

引起进程状态转换的具体原因如下：

运行态→等待态：等待使用资源;如等待外设传输;等待人工干预。
等待态→就绪态：资源得到满足;如外设传输结束;人工干预完成。
运行态→就绪态：运行时间片到;出现有更高优先权进程。
就绪态—→运行态：CPU 空闲时选择一个就绪进程。

五种状态的进程模型

五态模型在三态模型的基础上增加了新建态(new)和终止态(exit)。

新建态：对应于进程被创建时的状态，尚未进入就绪队列。创建一个进程需要通过两个步骤：1.为新进程分配所需要资源和建立必要的管理信息。2.设置该进程为就绪态，并等待被调度执行。

终止态：指进程完成任务到达正常结束点，或出现无法克服的错误而异常终止，或被操作系统及有终止权的进程所终止时所处的状态。处于终止态的进程不再被调度执行，下一步将被系统撤销，最终从系统中消失。终止一个进程需要两个步骤：1.先等待操作系统或相关的进程进行善后处理(如抽取信息)。2.然后回收占用的资源并被系统删除。

聊聊容器与pod中的僵尸进程

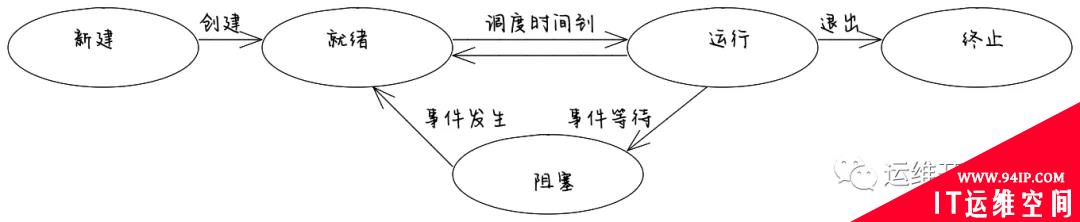

引起进程状态转换的具体原因如下：

NULL→新建态：执行一个程序，创建一个子进程。
新建态→就绪态：当操作系统完成了进程创建的必要操作，并且当前系统的性能和虚拟内存的容量均允许。
运行态→终止态：当一个进程到达了自然结束点，或是出现了无法克服的错误，或是被操作系统所终结，或是被其他有终止权的进程所终结。
运行态→就绪态：运行时间片到;出现有更高优先权进程。
运行态→等待态：等待使用资源;如等待外设传输;等待人工干预。
就绪态→终止态：未在状态转换图中显示，但某些操作系统允许父进程终结子进程。
等待态→终止态：未在状态转换图中显示，但某些操作系统允许父进程终结子进程。
终止态→NULL：完成善后操作。

linux的进程状态

聊聊容器与pod中的僵尸进程

无论进程还是线程，在 Linux 内核里其实都是用 task_struct{}这个结构来表示的。它其实就是任务(task)，也就是 Linux 里基本的调度单位。

Linux进程状态有：

TASK_RUNNING : 就绪态或者运行态，进程就绪可以运行，但是不一定正在占有CPU，对应进程状态的R。
TASK_INTERRUPTIBLE:睡眠态，但是进程处于浅度睡眠，可以响应信号，一般是进程主动sleep进入的状态，对应进程状态S。
TASK_UNINTERRUPTIBLE:睡眠态，深度睡眠，不响应信号，典型场景是进程获取信号量阻塞，对应进程状态D。
TASK_ZOMBIE:僵尸态，进程已退出或者结束，但是父进程还不知道，没有回收时的状态，结束之前的一个状态，对应进程状态Z。
EXIT_DEAD:结束态，进程已经结束，也就是进程结束退出那一瞬间的状态，对应进程状态X。
TASK_STOPED:停止，调试状态，对应进程状态T。

孤儿进程

一个父进程退出，而它的一个或多个子进程还在运行，那么那些子进程将成为孤儿进程。孤儿进程将被init进程(进程号为1，也有可能是容器中的init)所收养，并由init进程对它们完成状态收集工作。孤儿进程是没有父进程的进程，孤儿进程这个重任就落到了init进程身上，init进程就好像是一个民政局，专门负责处理孤儿进程的善后工作。每当出现一个孤儿进程的时候，内核就把孤儿进程的父进程设置为init，而init进程会循环地wait()它的已经退出的子进程。这样，当一个孤儿进程凄凉地结束了其生命周期的时候，init进程就会代表党和政府出面处理它的一切善后工作。因此孤儿进程并不会有什么危害。

僵尸进程

在类UNIX系统中，僵尸进程是指完成执行(通过 exit 系统调用，或运行时发生致命错误或收到终止信号所致)，但在操作系统的进程表中仍然存在其进程控制块，处于"终止状态"的进程。我们从上面的概念中得知，僵尸进程仍然存在在进程表中。进程会占用系统系统资源，僵尸进程过多会导致资源泄露，最主要的资源就是PID。我们来看一下linux系统中的PID。这个最大值可以我们在 /proc/sys/kernel/pid_max 这个参数中看到。

[root@k8s-dev]#cat/proc/sys/kernel/pid_max
32768

Linux 内核在进行初始化时，会根据CPU 的数目对 pid_max 进行设置。

如果CPU 的数目小于等于32，那么 pid_max 会被设置为32768;
如果CPU 的数目大于32，那么 pid_max = 1024 * (CPU 数目)。

所以如果超过这个最大值，那么系统就无法创建出新的进程了，比如你想 SSH 登录到这台机器上就不行了。清理僵尸进程：了解了僵尸进程的危害，我们来看看怎么清理僵尸进程：收割僵尸进程的方法是通过kill命令手工向其父进程发送SIGCHLD信号。如果其父进程仍然拒绝收割僵尸进程，则终止父进程，使得init进程收养僵尸进程。init进程周期执行wait系统调用收割其收养的所有僵尸进程。为避免产生僵尸进程，实际应用中一般采取的方式是：

将父进程中对SIGCHLD信号的处理函数设为SIG_IGN(忽略信号);

fork两次并杀死一级子进程，令二级子进程成为孤儿进程而被init所“收养”、清理。
docker容器中的进程

容器中的PID

在Docker中，进程管理的基础就是Linux内核中的PID名空间技术。在不同PID名空间中，进程ID是独立的;即在两个不同名空间下的进程可以有相同的PID。

Linux内核为所有的PID名空间维护了一个树状结构：最顶层的是系统初始化时创建的root namespace(根名空间)，再创建的新PID namespace就称之为child namespace(子名空间)，而原先的PID名空间就是新创建的PID名空间的parent namespace(父名空间)。通过这种方式，系统中的PID名空间会形成一个层级体系。父节点可以看到子节点中的进程，并可以通过信号等方式对子节点中的进程产生影响。反过来，子节点不能看到父节点名空间中的任何内容，也不可能通过kill或ptrace影响父节点或其他名空间中的进程。

在Docker中，每个Container都是Docker Daemon的子进程，每个Container进程缺省都具有不同的PID名空间。通过名空间技术，Docker实现容器间的进程隔离。另外Docker Daemon也会利用PID名空间的树状结构，实现了对容器中的进程交互、监控和回收。注：Docker还利用了其他名空间(UTS，IPC，USER)等实现了各种系统资源的隔离，由于这些内容和进程管理关联不多，本文不会涉及。

容器退出

当创建一个Docker容器的时候，就会新建一个PID名空间。容器启动进程在该名空间内PID为1。当PID1进程结束之后，Docker会销毁对应的PID名空间，并向容器内所有其它的子进程发送SIGKILL。

当执行docker stop命令时，docker会首先向容器的PID1进程发送一个SIGTERM信号，用于容器内程序的退出。如果容器在收到SIGTERM后没有结束，那么Docker Daemon会在等待一段时间(默认是10s)后，再向容器发送SIGKILL信号，将容器杀死变为退出状态。这种方式给Docker应用提供了一个优雅的退出(graceful stop)机制，允许应用在收到stop命令时清理和释放使用中的资源。

docker kill可以向容器内PID1进程发送任何信号，缺省是发送SIGKILL信号来强制退出应用。

容器中的僵尸进程

产生原因

容器化后，由于单容器单进程，已经没有传统意义上的 init 进程了。应用进程直接占用了 pid 1 的进程号。从而导致以下两个问题。

常见的使用是 docker run my-container script 。给 docker run进程发送SIGTERM 信号会杀掉 docker run 进程，但是容器还在后台运行。

2.当进程退出时，它会变成僵尸进程，直到它的父进程调用 wait()( 或其变种 ) 的系统调用。process table 里面会把它的标记为 defunct 状态。一般情况下，父进程应该立即调用 wait(), 以防僵尸进程时间过长。

如果父进程在子进程之前退出，子进程会变成孤儿进程, 它的父进程会变成 PID 1。因此，init进程就要对这些进程负责，并在适当的时候调用 wait() 方法。通常情况下，大部分应用进程不会处理偶然依附在自己进程上的随机子进程，所以在容器中，会出现许多僵尸进程。

解决方案

解决这个的办法就是pid为1的跑一个支持信号转发且支持回收孤儿僵尸进程的进程就行了，为此有人开发出了tini项目，感兴趣可以github上搜下下，现在tini已经内置在docker里了。使用tini可以在docker run的时候添加选项–init即可，底层我猜测是复制docker-init到容器的/dev/init路径里然后启动entrypoint cmd，大家可以在run的时候测试下上面的步骤会发现根本不会有僵尸进程遗留。这里不多说，如果是想默认使用tini可以把tini构建到镜像里(例如k8s目前不支持docker run 的–init，所以需要把tini做到镜像里)，参照jenkins官方镜像dockerfile和tini的github地址文档 https://github.com/krallin/tini

k8s pod中的僵尸进程

k8s 可以将多个容器编排到一个 pod 里面，共享同一个 Linux Namespace。这项技术的本质是使用 k8s 提供一个 pause 镜像，也就是说先启动一个 pause 容器，相当于实例化出 Namespace，然后其他容器加入这个 Namespace 从而实现 Namespace 的共享。我们来介绍一下 pause。

pause 是 k8s 在 1.16 版本引入的技术，要使用 pause，我们只需要在 pod 创建的 yaml 中指定 shareProcessNamespace 参数为 true，如下：

apiVersion:v1
kind:Pod
metadata:
name:nginx
spec:
shareProcessNamespace:true
containers:
-name:nginx
image:nginx
-name:shell
image:busybox
securityContext:
capabilities:
add:
-SYS_PTRACE
stdin:true
tty:true

attach到pod中，ps查看进程列表：

/#kubectlattachPOD-cCONTAINER
/#psax
PIDUSERTIMECOMMAND
1root0:00/pause
8root0:00nginx:masterprocessnginx-gdaemonoff;
141010:00nginx:workerprocess
15root0:00sh
21root0:00psax

我们可以看到 pod 中的 1 号进程变成了 /pause，其他容器的 entrypoint 进程都变成了 1 号进程的子进程。这个时候开始逐渐逼近事情的本质了：/pause 进程是如何处理将孤儿进程的父进程置为 1 号进程进而避免僵尸进程的呢?

pause 镜像的源码如下：pause.c

#include<signal.h>
#include<stdio.h>
#include<stdlib.h>
#include<string.h>
#include<sys/types.h>
#include<sys/wait.h>
#include<unistd.h>

staticvoidsigdown(intsigno){
psignal(signo,"Shuttingdown,gotsignal");
exit(0);
}
//关注1
staticvoidsigreap(intsigno){
while(waitpid(-1,NULL,WNOHANG)>0)
;
}

intmain(intargc,char**argv){
inti;
for(i=1;i<argc;++i){
if(!strcasecmp(argv[i],"-v")){
printf("pause.c%s\n",VERSION_STRING(VERSION));
return0;
}
}

if(getpid()!=1)
/*Notanerrorbecausepauseseesuseoutsideofinfracontainers.*/
fprintf(stderr,"Warning:pauseshouldbethefirstprocess\n");

if(sigaction(SIGINT,&(structsigaction){.sa_handler=sigdown},NULL)<0)
return1;
if(sigaction(SIGTERM,&(structsigaction){.sa_handler=sigdown},NULL)<0)
return2;
//关注2
if(sigaction(SIGCHLD,&(structsigaction){.sa_handler=sigreap,
.sa_flags=SA_NOCLDSTOP},
NULL)<0)
return3;

for(;;)
pause();//编者注：该系统调用的作用是waitforsignal
fprintf(stderr,"Error:infiniteloopterminated\n");
return42;
}

重点关注一下void sigreap(int signo){…}和if (sigaction(SIGCHLD,…) ，这个不就是我们上面说的除了这种方式外，还可以通过异步的方式来进行回收，这种方式的基础是子进程结束之后会向父进程发送 SIGCHLD 信号，基于此父进程注册一个 SIGCHLD 信号的处理函数来进行子进程的资源回收就可以了。

SIGCHLD 信号的处理函数核心就是这一行 while (waitpid(-1, NULL, WNOHANG) > 0) ，其中各参数示意如下：
