运维必备之Kubernetes 核心组件原理梳理

king 运维技术 2022-11-16 415浏览 0

运维必备之Kubernetes 核心组件原理梳理

1. 核心组件原理 —— pod 核心原理

1.1 pod 是什么

  • pod 也可以理解是一个容器,装的是 docker 创建的容器,也就是用来封装容器的一个容器;
  • pod 是一个虚拟化分组, 有自己的 IP 地址和主机名 hostname,利用 namespace 进行资源隔离,相当于一台独立沙箱环境;
  • pod 相当于一台独立主机,内部可以封装一个或多个容器(通常是一组相关的容器),内部容器之间访问采用 localhost。

1.2 pod 用来干什么

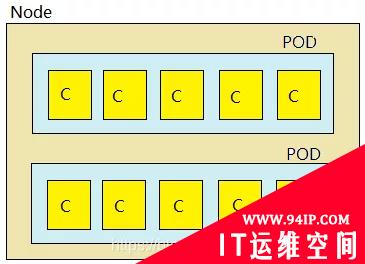

通常情况下,在服务部署的时候,使用 pod 来管理一组相关的服务(一个 pod 中要么部署一个服务,要么部署一组有关系的服务)。如下图是部署了一组有关系的服务的结构图,其中 C 表示容器(container),下面的 pod 里就有很多个容器。

运维必备之Kubernetes 核心组件原理梳理

如何理解一组相关的服务?

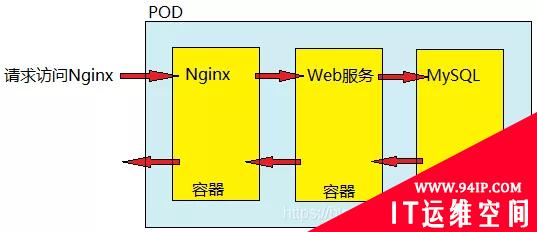

如下图:有一个请求是访问 Nginx,然后部署了 Nginx 的容器就把请求转发给部署了 web 服务的容器,web 再访问数据库,然后请求会依次返回来数据,最后再返回给用户。

因此在 链式调用的调用链路上的服务 叫做一组相关的服务。

运维必备之Kubernetes 核心组件原理梳理

1.3 实现 web 服务集群

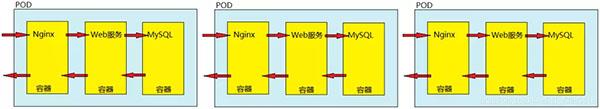

只需要复制多个 pod 的副本即可,这也是 k8s 管理的先进之处。k8s 如果要进行扩容或缩容,只需要控制 pod 的数量即可。比如上面那个部署模式,服务集群就是复制多个这样的 pod。

运维必备之Kubernetes 核心组件原理梳理

1.4 pod 底层网络和数据存储是如何进行的

前面说过 pod 内部的容器也是一个独立的沙箱环境,因此也有自己的 ip 和 端口。如果内部容器还是通过 ip:port 来通信,相当于还是远程访问,这样的话性能会受到一定的影响。如何提高内部容器之间访问的性能呢?

运维必备之Kubernetes 核心组件原理梳理

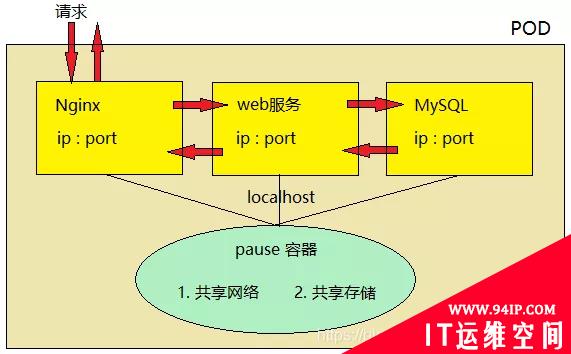

pod 底层

  • pod 内部容器创建之前,必须先创建 pause 容器。pause 有两个作用:共享网络和共享存储。
  • 每个服务容器共享 pause 存储,不需要自己存储数据,都交给 pause维护。
  • pause 也相当于这三个容器的网卡,因此他们之间的访问可以通过 localhost 方式访问,相当于访问本地服务一样,性能非常高(就像本地几台虚拟机之间可以 ping 通)。

2. ReplicaSet 副本控制器

2.1 副本控制器基本理解

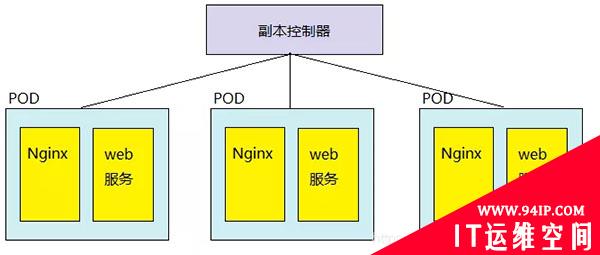

作用:管理控制 pod 副本(服务集群)的数量,以使其永远与预期设定的数量保持一致。

例如:replicas = 3 (创建 3 个副本,这是提前设置好的)

运维必备之Kubernetes 核心组件原理梳理

当副本设置为 3 时,副本控制器将会永远保证副本数量为 3。因此当有 pod 服务宕机时(如上面第 3 个 pod),那副本控制器会立马重新创建一个新的 pod,就能够保证副本数量一直为预先设定好的 3 个。

2.2 ReplicaSet 和 ReplicationController 的区别

ReplicaSet 和 ReplicationController 都是副本控制器,其中:

  • 相同点:都有前面 2.1 节所描述的功能
  • 不同点:标签选择器的功能不同。ReplicaSet 可以使用标签选择器进行 单选 和 复合选择;而 ReplicationController 只支持 单选操作。

什么意思呢?

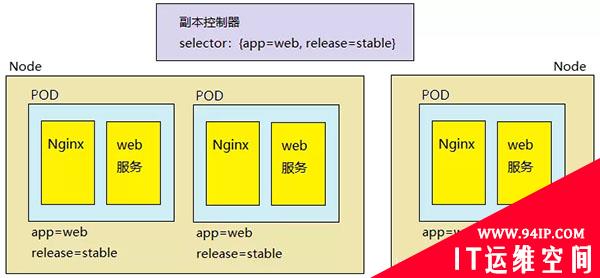

假设下面有下面两个不同机器上的 Node 结点,如何知道它们的 pod 其实都是相同的呢?答案是通过标签。

给每个 pod 打上标签 ( key=value 格式,如下图中的 app=web, release=stable,这有两个选项,相同的pod副本的标签是一样的),于是副本控制器可以通过标签选择器 seletor 去选择一组相关的服务。

一旦 selector 和 pod 的标签匹配上了,就表明这个 pod 是当前这个副本控制器控制的,表明了副本控制器和 pod 的所属关系。如下图中 seletor 指定了 app = web 和 release=stable 是复合选择,要用 ReplicaSet 才能实现若用 ReplicationController 的话只能选择一个,如只选择匹配app=web标签。这样下面的 3 个 pod 就归这个副本控制器管。

运维必备之Kubernetes 核心组件原理梳理

可见 ReplicaSet 功能更齐全,所以在新版的 k8s 中,建议使用 ReplicaSet 作为副本控制器,不再使用 ReplicationController。

3. Deployment 部署对象

3.1 滚动更新

ReplicaSet 副本控制器可以永久保持 pod 副本的数量。但是项目的需求在不断的迭代、更新,项目在不断发版。那如何做到服务更新?难道把服务停掉再把新版本部署上去吗?当然不是,答案是用滚动更新。就是重新创建一个 pod (v2版本) 来代替 之前的 pod (v1版本)。

运维必备之Kubernetes 核心组件原理梳理

那是如何滚动更新的呢?涉及到下面要讲到的部署模型。

3.2 部署模型

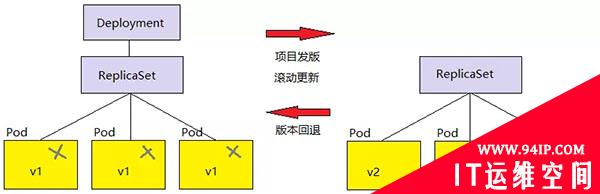

单独的 ReplicaSet 是不支持滚动更新的,Deployment 对象支持滚动更新,通常和 ReplicaSet 一起使用。

需要滚动更新时的步骤:

  1. Deployment 建立新的 Replicaset
  2. Replicaset 重新建立新的 pod

    所以它们之间是有层次关系的,Deployment 管 Replicaset,Replicaset 维护 pod。在更新时删除的是旧的 pod,老版本的 ReplicaSet 是不会删除的,所以在需要时还可以回退以前的状态。

    运维必备之Kubernetes 核心组件原理梳理

    4. StatefulSet 部署有状态服务

    4.1 引入定义

    思考:如果 MySQL(有状态服务) 使用容器化部署,会存在什么问题?

    1. 容器都是有生命周期的,一旦宕机数据就很可能丢失
    2. pod 也有生命周期的,用 pod 部署时把 pod 集群副本重启以后也可能会出现数据丢失

      因此对 k8s 来说,不能使用 Deployment 部署有状态的服务。通常情况下,Deployment 被用来部署无状态服务。

      然后 StatefulSet 就是为了解决有状态服务使用容器化部署的一个问题。

      4.2 如何理解状态服务

      • 有状态服务
        • 有实时的数据需要存储
        • 在有状态服务集群中,如果把某一个服务抽离出来,一段时间后再加入回集群网络,此后集群网络会无法使用
      • 无状态服务
        • 没有实时的数据需要存储
        • 在无状态服务集群中,如果把某一个服务抽离出去,一段时间后再加入回集群网络,对集群服务无任何影响,因为它们不需要做交互,不需要数据同步等等。

      4.3 部署模型

      StatefulSet 的部署模型和 Deployment 的很相似。

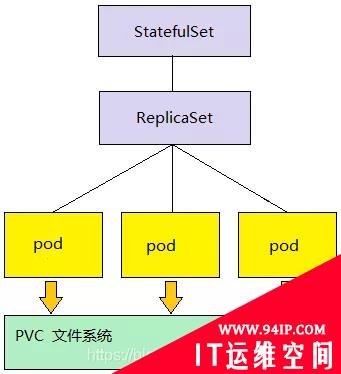

      比如下图,借助 PVC(与存储有关) 文件系统来存储的实时数据,因此下图就是一个有状态服务的部署。

      在 pod 宕机之后重新建立 pod 时,StatefulSet 通过保证 hostname 不发生变化来保证数据不丢失。因此 pod 就可以通过 hostname 来关联(找到) 之前存储的数据。

      运维必备之Kubernetes 核心组件原理梳理
