如何用PerfSONAR测试你的网络?

PerfSONAR(https://www.perfsonar.net/)是一套网络测量工具包，用于测试和共享端到端网络性能方面的数据。 使用像PerfSONAR这种网络测量工具的总体好处是，可以早早发现问题。具体而言，有了合适工具给出的合适答案，可以更严谨地打补丁、整形网络流量以全面加速连接，并且改进网络基础设施设计。 PerfSONAR采用开源Apache 2.0许可证发布，因而比进行这种分析的大多数工具更经济实惠，在网络基础设施预算有限的情况下这是一大优势。 ​​ PerfSONAR版本 PerfSONAR有好几个版本：

Perfsonar-tools：命令行客户端版本，用于按需测试。 Perfsonar-testpoint：为PerfSONAR-tools添加自动化测试和集中式管理测试。它有归档功能，但必须归档到外部节点。 Perfsonar-core：包括testpoint软件中的所有功能，但使用本地归档而非外部归档。 Perfsonar-toolkit：核心软件，它包括一个Web UI，拥有面向整个系统的安全设置。 Perfsonar-centralmanagement：一个完全独立的PerfSONAR版本，使用庞大的节点网格来显示结果。它还有一项功能：将任务模板推送到每个节点，每个节点则将测量结果发回到中央主机。

本教程将使用PerfSonar-toolkit;该软件中使用的工具包括iPerf、iPerf3和OWAMP。 要求

建议的操作系统：CentOS / RHEL7 ISO：下载完整安装的ISO是启动和运行软件的最快方法(http://downloads.perfsonar.net/toolkit/pS-Toolkit-4.1.3-CentOS7-FullInstall-x86_64-2018Oct24.iso)。虽然有Debian版本，但用起来要困难复杂得多。 最低硬件要求：2核和4GB内存 建议的硬件：200GB硬盘、4核和6GB内存

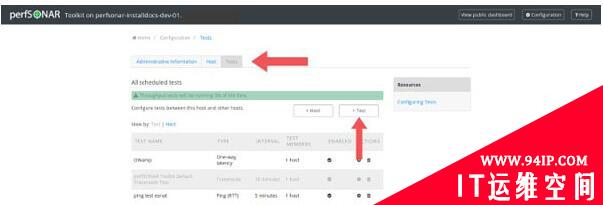

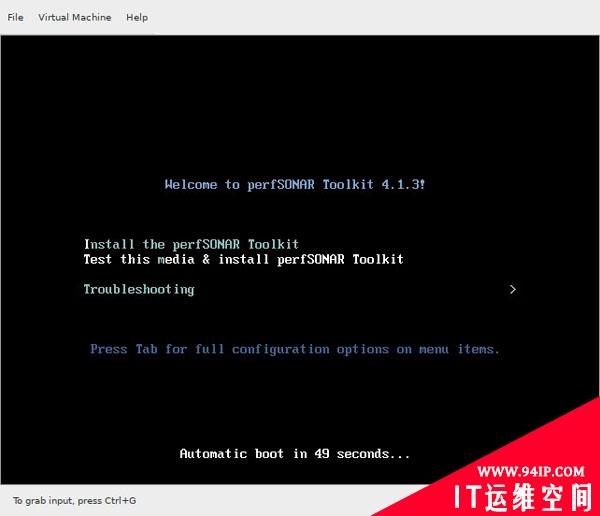

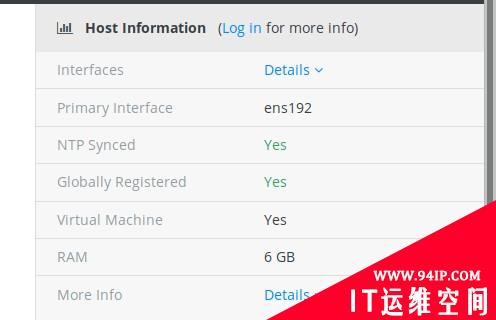

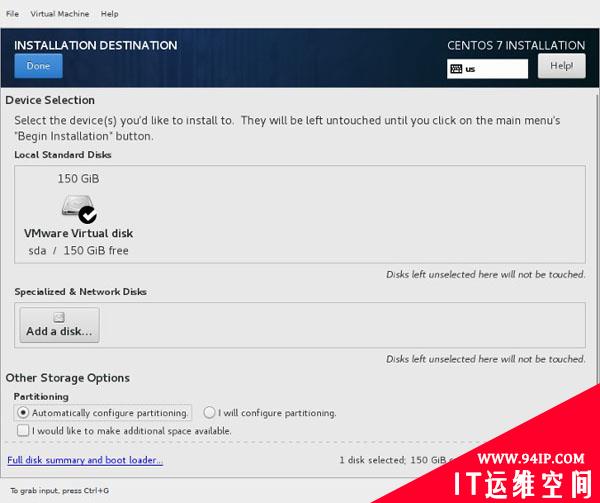

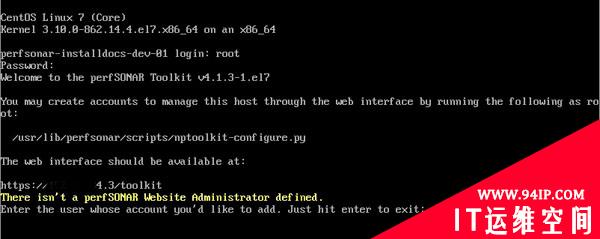

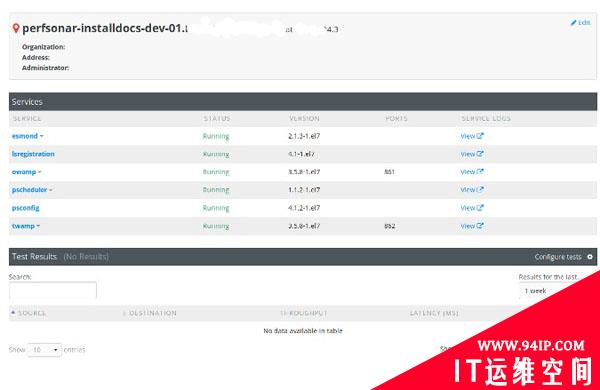

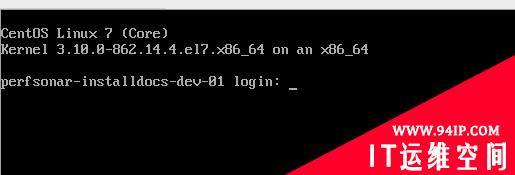

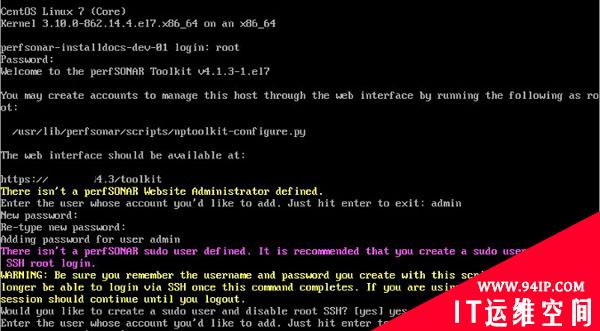

安装和配置PerfSONAR 安装是快速的CentOS安装，你要为硬盘和用户选择时区和配置。建议使用硬盘自动配置，因为你只需选择“Install Toolkit”，然后按照提示操作即可。 ​​ 图1. PerfSonar欢迎屏幕 选择你的语言。 ​​ 图2. 选择你的语言 选择目的地。 ​​ 图3. 选择安装目的地 基本安装完毕后，你会看到Linux登录屏幕。 ​​ 图4. Linux登录 登录后，系统提示你创建用户ID和密码，以便登录进入到PerfSONAR的Web前端――确保记住你的登录信息。 ​​ 图5. 创建用户帐户 还要求你禁用root的SSH访问权限，并为sudo创建新用户;只需按照步骤来创建新用户。 ​​ 图6. 创建sudo用户帐户 你可以使用配置服务自动提供IP地址和主机名。否则，你得设置主机名(可选)并配置IP地址。 登录进入到Web前端 基本配置完成后，你可以通过http://ipaddress/toolkit或http://hostname/toolkit，登录进入到Web前端。Web前端会显示你刚设置的设备的名称或IP地址、所用工具列表、测试结果区域、主机信息、全局节点目录和按需测试。 这些选项显示在网页的右侧。 ​​ 图7. 按需测试 ​​ 图8. 主机信息 ​​ 图9. PerfSonar网络前端 针对单一配置模式，你需要另一个节点来进行测试。想获得一个节点，单击全局节点“Lookup Service Directory”( http://stats.es.net/ServicesDirectory/)链接，该链接会显示可用节点列表。 从左侧的pScheduler Server列表中选择一个外部节点。(我选择了ESnet的亚特兰大测试服务器。) 点击“Log In”按钮，输入在基本配置期间创建的用户ID和密码，配置节点。 ​​ 图12. 登录进入到测试节点 下一步，选择Configuration(配置)。 ​​ 图13. Configuration(配置)按钮 这会将你带到配置页面，可以通过点击“Test”，然后点击+Test，将测试添加到其他节点。 ​​ 图14. PerfSonar节点配置 点击+Test后，你会看到带有几个下拉选项的弹出窗口。就本教程而言，我对使用IPv4的ESnet亚特兰大节点进行单向主动测量协议(OWAMP)测试，以测量单向延迟。 侧栏

OWAMP测量单向特性，比如单向延迟和单向损耗。由于有更多的时间源(比如GPS和CDMA)，高精度测量这些单向IP性能指标成为了可能。OWAMP能够实现这些测量的互操作性。 IPv4是互联网协议的第四个版本，如今它是互联网大多数系统的主要协议。IPv4协议为基于分组交换原理的计算机网络操作定义了规则。这种低级协议负责基于IP地址来实现网络节点之间的连接。 IPv4节点是perfsonar测试节点，只使用IPv4协议进行网络测试。你所连接的perfsonar测试节点就是本文档中构建的同一个应用。

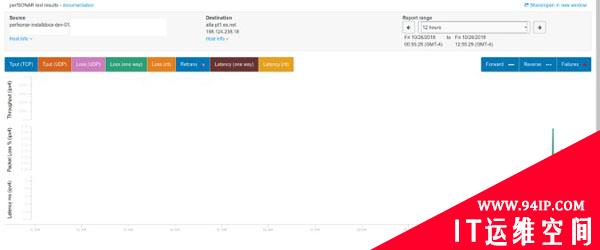

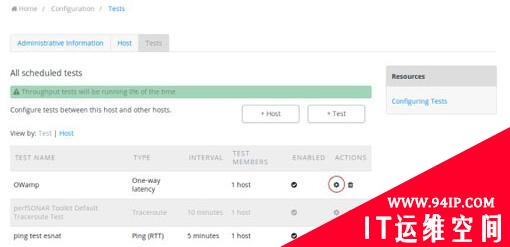

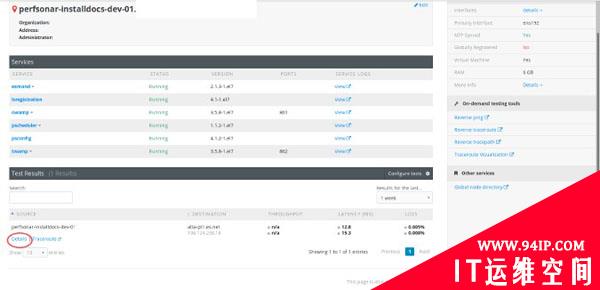

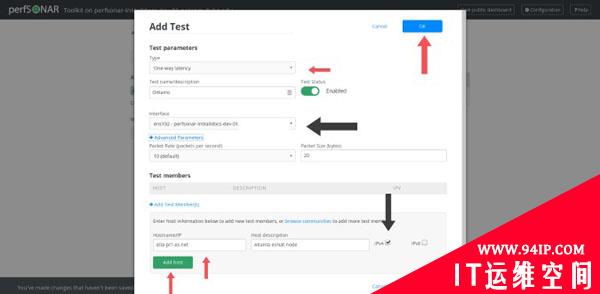

下拉列表应使用服务器的主界面。确认测试已启用(“Test Status”切换开关呈绿色)，然后点击窗口底部的“OK”按钮。 ​​ 图15. 添加测试 一旦你添加了测试信息，点击页面底部的“Save”按钮。 ​​ 图16. Save按钮 你会看到关于所有计划测试及它们所测试的主机的信息。你可以点击Actions(操作)列中的Settings(设置)图标，将更多的主机添加到测试。 ​​ 图17. 计划测试列表 测试间隔根据建议的设置来自动设置。如果测试频率增加，测试仍可以正常运行，但你的硬盘可能会更快填满数据。 一旦测试完成，点击View Public Dashboard(查看公共仪表板)以查看返回的数据。请注意，访问第一组数据可能需要5分钟到几个小时。 ​​ 图18. 查看公共仪表板 公共仪表板显示了大体摘要数据集。如果你想要更多的信息，点击Details(细节)。 ​​ 图19. Details(细节) 你会看到一个更大的图，有这个选项：可以展开图，呈现一年内收集数据的情况。 ​​ 图20. 扩展的细节图 PerfSONAR现在运行并测试网络。你还可以拿网络里面的两个节点(或一个内部网络节点和一个外部节点)进行测试。 你对你的网络能了解到什么? 我在使用PerfSONAR时已经发现了下列问题：

不对称的吞吐量 光纤中断 电路速度不符合合同协议 由于配置错误，内部网络速度下降 路由不正确
