通过抓包来认识gRpc

在使用gRpc的过程中，有一个想法：gRpc客户端、服务端是怎么交互的呢?

从这个想法萌生出一个验证方法，通过抓包来分析其交互过程与底层数据，一起来看看吧。

1. gRpc是什么

gRpc是什么?

gRPC是一个高性能、开源和通用的 RPC 框架，面向移动和 HTTP/2 设计。目前提供 C、Java 和 Go 语言版本，分别是：grpc, grpc-java, grpc-go. 其中 C 版本支持 C, C++, Node.js, Python, Ruby, Objective-C, PHP 和 C# 支持。

gRPC基于 HTTP/2 标准设计，带来诸如双向流、流控、头部压缩、单 TCP 连接上的多复用请求等特。这些特性使得其在移动设备上表现更好，更省电和节省空间占用。

一句话概括：gRpc是Google基于 HTTP/2 + ProtoBuf 开源的一个RPC框架。

2. 准备工作

正所谓：欲善其事必先利其器，所以在开始抓包之前需要做好如下准备：

抓包软件：wireshark

代码：gRpc代码

操作系统：Windows、Linux、Macos 其一

3. wireshark安装

官网下载地址：

https://www.wireshark.org/download.html

wireshark

4. gRpc示例代码

示例代码目录结构

.
└──helloworld
├──client
│└──main.go
├──go.mod
├──go.sum
├──proto
│├──helloworld.pb.go
│└──helloworld.proto
└──server
└──main.go

helloworld.proto

syntax="proto3";

packageproto;

//Thegreetingservicedefinition.
serviceGreeter{
//Sendsagreeting
rpcSayHello(HelloRequest)returns(HelloReply){}
}

//Therequestmessagecontainingtheuser'sname.
messageHelloRequest{
stringname=1;
int32age=2;
}

//Theresponsemessagecontainingthegreetings
messageHelloReply{
stringmessage=1;
stringaddress=2;
}

通过protoc对proto文件生成go代码

cdproto
protoc--go_out=plugins=grpc:../*

服务端代码 – server/main.go

packagemain

import(
"context"
"log"
"net"

pb"github.com/ivansli/grpc_helloworld/proto"
"google.golang.org/grpc"
)

const(
port=":8080"
)

//serverisusedtoimplementhelloworld.GreeterServer.
typeserverstruct{}

//SayHelloimplementshelloworld.GreeterServer
func(s*server)SayHello(ctxcontext.Context,in*pb.HelloRequest)(*pb.HelloReply,error){
log.Printf("Received:%v",in.GetName())
return&pb.HelloReply{Message:"Hello"+in.GetName()},nil
}

funcmain(){
lis,err:=net.Listen("tcp",port)
iferr!=nil{
log.Fatalf("failedtolisten:%v",err)
}

s:=grpc.NewServer()
pb.RegisterGreeterServer(s,&server{})

log.Printf("serverlisteningat%v",lis.Addr())
iferr:=s.Serve(lis);err!=nil{
log.Fatalf("failedtoserve:%v",err)
}
}

客户端代码 – client/main.go

packagemain

import(
"context"
"google.golang.org/grpc/metadata"
"log"
"os"
"time"

pb"github.com/ivansli/grpc_helloworld/proto"
"google.golang.org/grpc"
)

const(
address="localhost:8080"
defaultName="world"
)

funcmain(){
//Setupaconnectiontotheserver.
conn,err:=grpc.Dial(address,grpc.WithInsecure())
iferr!=nil{
log.Fatalf("didnotconnect:%v",err)
}
deferconn.Close()
c:=pb.NewGreeterClient(conn)

//Contacttheserverandprintoutitsresponse.
name:=defaultName
iflen(os.Args)>1{
name=os.Args[1]
}
ctx,cancel:=context.WithTimeout(context.Background(),time.Second)
defercancel()

//！metadata用于在服务间传递一些参数，注意后面它在交互中出现的位置
ctx=metadata.AppendToOutgoingContext(ctx,"metadata","ismetadata")

r,err:=c.SayHello(ctx,&pb.HelloRequest{Name:name})
iferr!=nil{
log.Fatalf("couldnotgreet:%v",err)
}
log.Printf("Greeting:%s",r.GetMessage())
}

5. 步骤

① 运行服务端代码 server/main.go，监听在8080端口

gorunserver/main.go

② 打开wireshark，等待抓包

③ 运行客户端代码 client/main.go

gorunclient/main.go

6. wireshark抓包gRpc交互过程

wireshark抓包gRpc交互过程

• 仔细观察Protocol列的协议类型：
• TCP 传输层
• HTTP2 应用层
• GRPC 应用层(基于HTTP/2)
• GRPC 跟 HTTPS/2 不同之处在于：GRPC协议中包含了ProtoBuf序列化的数据，也间接印证了 GRPC = HTTP/2 + ProtoBuf

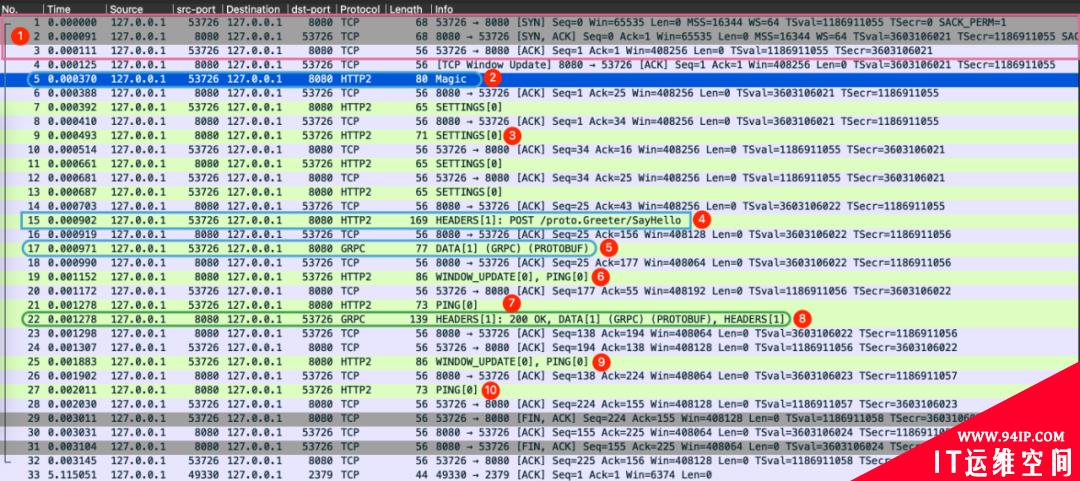

通过抓包我们发现，客户端使用53726端口与监听在8080的服务端进行交互以及数据传递，其过程大概分为10个。

① TCP三次握手

② Magic

③ SETTINGS

④ HEADERS

⑤ DATA

⑥ WINDOW_UPDATE, PING

⑦ PING(pong)

⑧ HEADERS, DATA

⑨ WINDOW_UPDATE, PING

⑩ PING(pong)

在抓包的过程中，发现应用层出现若干不同帧类型，分别有：Magic、SETTINGS、HEADERS、DATA、WINDOW_UPDATE、PING。

至于它们的作用，且看下面分析：

Magic

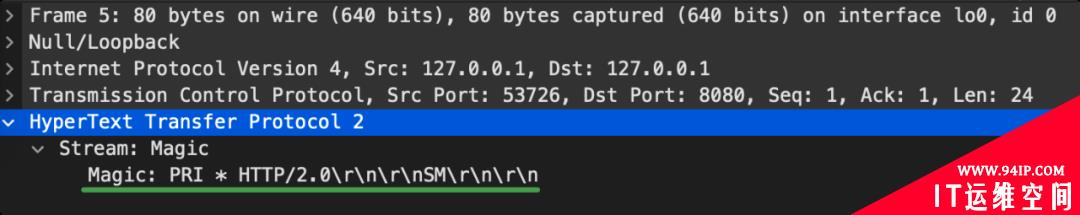

magic帧

Magic帧的主要作用是对使用HTTP/2双方协议的确认, 是一个链接前言。作用是确定启用HTTP/2连接。

SETTINGS

SETTINGS的主要作用是设置这一个连接的参数，作用于是整个连接。从图中可以看到出现了多个SETTINGS，原因是在发送完连接前言后，客户端、服务端还需要进一步地确定一些信息。

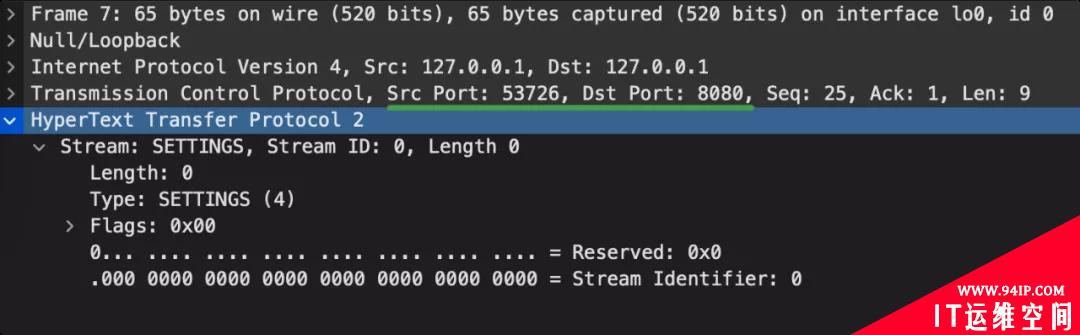

客户端发送给服务端的SETTINGS

服务端发送给客户端的SETTINGS

HEADERS

HEADERS的主要作用是存储和传递HTTP的头信息。

客户端发送给服务端的HEADERS

可以看到很多重要的信息：

• method
• scheme
• path
• authority
• content-type
• user-agent 等

这些都是gRpc很重要的基础属性。

• 注意:
• 使用
• google.golang.org/grpc/metadata包metadata在客户端、服务端传递的数据，也在HEADERS中

服务端发送给客户端的HEADERS

仔细观察，服务端发送给客户端的HEADERS帧中 HEADERS数据分为两部分：

• HTTP的响应状态及内容(第一个 Stream：HEADERS)

status:200

content-type:application/grpc

• gRpc承载的状态信息(第二个 Stream：HEADERS，图片中框起的部分)

grpc-status:0

grpc-message:

DATA

DATA的主要作用是填充主体信息，是数据帧。

客户端发送给服务端的DATA

其中，包含两个重要部分：

① GRPC Message

/proto.Greeter/SayHello 为proto中service定义的的方法，也是服务端对外提供的方法。

② Protocol Buffers

与protobuf有关，其中Field(1)为定义的pb.HelloRequest结构中Name参数 &pb.HelloRequest{Name: "world"} 。

• 注意：
• ① pb.HelloRequest{} 结构体中的age字段由于是零值，传输时被忽略，所以没有Field(2)
• ② 带有request标识，说明这是客户端发起的请求

服务端发送给客户端的DATA

与客户端发送给服务端的DATA类似，其中 Field(1) 为 &pb.HelloReply{Message: "Hello world"}的Message字段。

• 注意：
• ① pb.HelloReply{} 结构体中的address字段由于是零值，传输时被忽略，所以没有Field(2)
• ② 带有response标识，说明这是个响应信息

WINDOW_UPDATE

WINDOW_UPDATE的主要作用是管理流控制窗口。

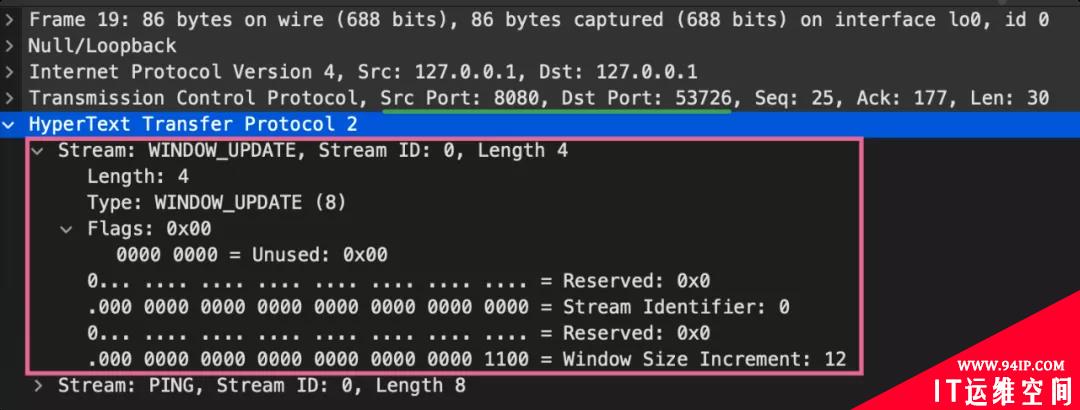

客户端发送给服务端的WINDOW_UPDATE

服务端发送给客户端的WINDOW_UPDATE

PING

主要作用是用于判断当前连接是否依旧可用，相当于心跳，分为：

• 客户端ping服务端，服务端pong
• 服务端ping客户端，客户端pong

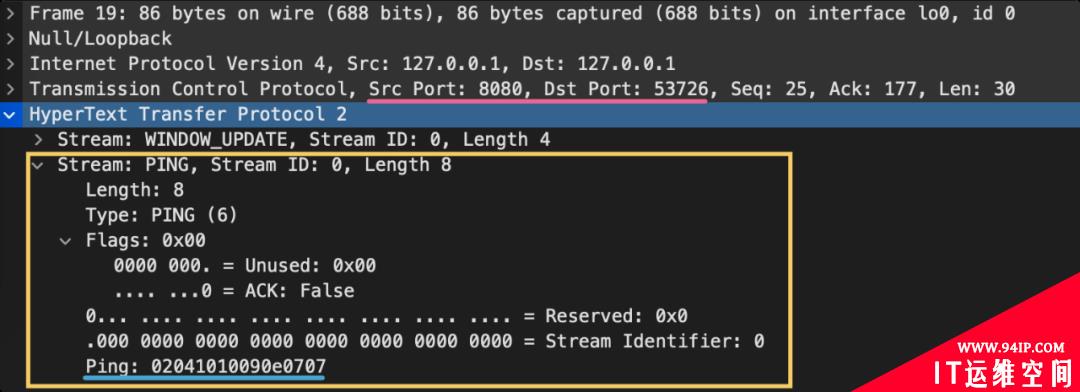

服务端发送给客户端的PING

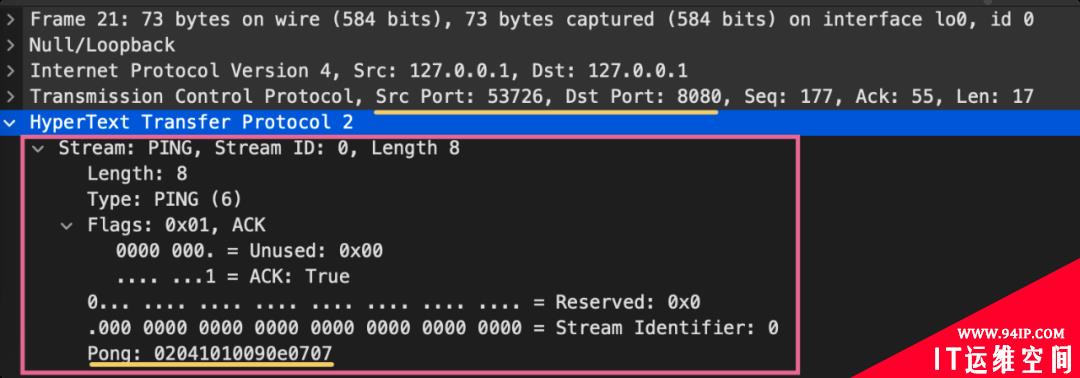

客户端响应给服务端的PONG

• 注意：同一个Ping/Pong，有相同的标识字符串(图示中标识为：02041010090e0707)

总结

我们通过抓包gRpc的交互过程，分析不同类型帧的作用，进一步了解了gRpc。

总结如下：

• gRpc在三次握手之后，客户端/服务端会发送连接前言(Magic+SETTINGS)以确立协议和配置
• gRpc在传输数据过程中会设计滑动窗口(WINDOW_UPDATE)等流控策略
• gRpc附加信息基于HEADERS帧进行传递，具体的请求/响应数据存储在DATA帧中
• gRpc请求/响应结果分为HTTP和gRpc状态响应(grpc-status、grpc-message)两种类型
• 如果服务端发起PING，客户端会响应PONG，反之亦然
