使用802.1X+FreeRadius+LDAP实现网络准入方案

网络准入业界常用方案

为了保证网络资源的安全，拒绝非法入侵，现代IT网络总需要一定的网络准入方案，而目前业界常用的网络准入方案有：

而今天给大家介绍的802.1X+FreeRadius+LDAP网络准入方案，则避免了上述方案中的缺点，是一套低成本，控制能力强，符合行业标准的一套网络准入认证体系。

什么是802.1X

802.1x协议是基于Client/Server的访问控制和认证协议。它可以限制未经授权的用户/设备通过接入端口(access port)访问LAN/WLAN。在获得交换机或LAN提供的各种业务之前，802.1x对连接到交换机或AP上的设备进行认证。在认证通过之前，802.1x只允许EAPoL（基于局域网的扩展认证协议）数据通过设备连接的交换机端口；认证通过以后，正常的数据可以顺利地通过以太网端口。

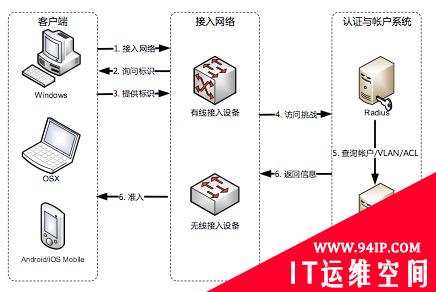

部署结构

该方案的部署包括客户端、接入网络、论证与帐户系统。

客户端：可以是Windows、OSX与移动终端。目前Windows与OSX均支持802.1x协议，并且移动端也支持企业级WPA（支持用户名与密码）并与RADIUS服务集成；

接入网络：支持802.1x与Radius的交换机与无线AP即可，由于802.1x是一个已经普遍支持的行业标准，所以目前几乎所有主流的交换机与AP都可以支持；

论证与帐户系统：一个Radius服务器（本案例使用FreeRadius），与提供帐户管理的数据库（本案例使用LDAP服务器），同时也支持在LDAP服务器中设置下发VLAN与ACL信息。

方案优点

统一配置：对于运维人员来说减少网络管理维护工作，通过LDAP统一帐户管理。

安全可靠：在二层网络上实现用户认证，结合端口、账户、VLAN和密码等；绑定技术具有很高的安全性与实时性；

更灵活：不需要绑定mac、与客户端无关，使用用户名与密码认证就可以接入网络，用户可以支持多个终端，在手机、笔记本、台式机上登录，都可以分配到对应的VLAN与ACL，避免VLAN规划的调整。

符合标准：802.1x属于IEEE标准，和以太网标准同源，可以实现和以太网技术的无缝融合，几乎所有的主流数据设备厂商在其设备，包括路由器、交换机和无线AP上都提供对该协议的支持。在客户端方面微软操作系统内置支持，Linux也提供了对该协议的支持。

用户审计：结合radius的计费功能，还可以实现用户的在线的审计、在线时长的统计。

方案缺点

需要部署认证与帐户系统：目前很多单位都已有自己的帐户系统，只需要启动LDAP支持，安装FreeRadius即可。

首次接入网络需要一些配置：好在配置后，后续接入就可以实现自动登录。同时即使配置失败，设备也可以支持一个“临时访客VLAN”，以提供基础的网络通信功能。

关键配置

1. 部署认证服务器FreeRadius服务器和LDAP服务器（本文略）。

2. 在网络设备设备上开启802.1X认证和认证服务器RADIUS的配置，本文以H3C网络设备为例。

第一步：H3C进入特权模式后，开启802.1X认证协议和认证方式，命令如下：

dot1x

dot1x authentication-method eap

第二步：与认证服务器RADIUS的配置，命令如下：

radius scheme demo

primary authentication IP //radius服务器的IP

primary accounting IP //radius服务器的IP

key authentication cipher 密码 //radius服务器认证密码

key accounting cipher密码 //radius服务器计费密码

user-name-format without-domain

第三步：配置3A认证，最好是每个认证都开启，我们在配置过程中没有配置计费认证，结果导致认证总是失败，命令如下：

domain system

authentication lan-access radius-scheme demo

authorization lan-access radius-scheme demo

accounting lan-access radius-scheme demo

access-limit disable

state active

idle-cut disable

self-service-url disable

第四步：开启端口的802.1X的认证，命令如下：

interface GigabitEthernet1/0/10

dot1x guest-vlan ID //认证失败下发一个guest VLAN

undo dot1x handshake //这个握手协议要关闭，避免windows认证一段时间后又会掉线，要求重连

dot1x port-method portbased

dot1x

idle-cut disable

self-service-url disable

终端接入效果

下面以win7有线网络的接入为例进行说明。

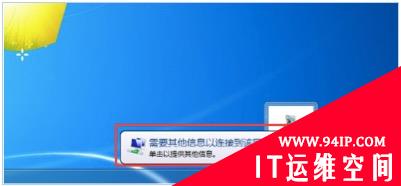

第一步：插入网线，点击右下角网络连接处弹出的提示。如下图所示：

第二步：在弹出的对话框中，用户名输入LDAP帐号和密码，如下图所示：

第三步：认证成功后如下图所示，入网就是这么so easy！
