为什么要掌握数据中心结构图?

Molet 运维技术 2022-11-13 419浏览 0

数据中心的机房经常碰到这样的事：服务器蓝屏或者死机的时候，因为服务器通常没有设置重启的按钮，厂商人员经常无法直接重启服务器，这时候数据中心机房的结构图就尤为重要。

绘制数据中心机房的结构图通常是一个费力不讨好的任务。在日常情况下，管理员其实很少看结构图，所以经常导致的后果就是结构图在需要的时候就重新绘制一份，但这样会导致效率低下和结构图的信息缺失。

数据中心机房的结构图结合配线和机架和各种硬件，有结构图甚至包括制冷设备，进出风口等等。学习如何正确地创建结构图耗时甚巨，但它是一个有价值的技能。

要制作机房结构图，首先要了解自己所涉及的机房的基础设施，数量多少，分布位置等等。下面简单说一下制作结构图需要注意的地方。

数据中心的结构图都包含了什么?

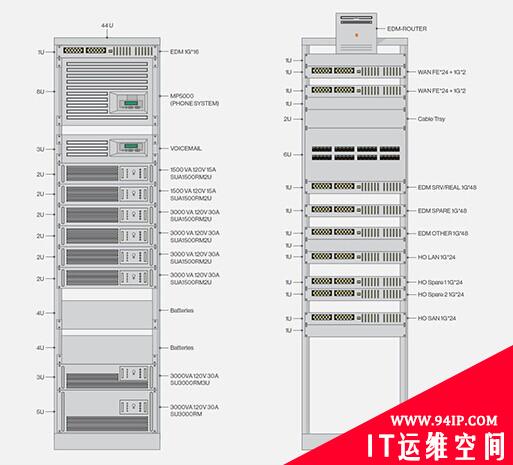

最基本的结构图是基于数据中心的机架和内部设备的图示。这里面包括物理服务器，所有的通信设备，如交换机和路由器，UPS电源装置，备份设备(磁带机)和任何其他数据中心的硬件设备。(如下图)

为什么要掌握数据中心结构图?

进一步的结构图有着更多的细节，这些细节更体现了结构图的价值。包括通信线路，和各个网络段的设备连接，还有多路径冗余、不同级的交换机连接线路。如果需要重新规划服务器的路径，这样一份详细的结构图将帮助方便的去规划。如果没有一个清晰的结构图，你可能会在升级网络端口的时候不小心将多个网络接口配置在同一个交换机组，这样导致的后果就是网络风暴和网络回路。
