cacti监控端口连接数 – 自建监控脚本

1、被监控机添加如下脚本

# vi /etc/snmp/webconn_80.sh

#!/bin/sh

#!/bin/sh
#If more than one IP or port Please '|' separated

ip="本机IP"
port="80"
webconn=`netstat -nat |grep ESTABLISHED |awk '{print $4}'|awk '/('$ip'):('$port')/'| wc -l`
websyn=`netstat -nat |grep SYN_RECV |awk '{print $4}'|awk '/('$ip'):('$port')/'| wc -l`
weback=`netstat -nat |grep LAST_ACK |awk '{print $4}'|awk '/('$ip'):('$port')/'| wc -l`
webwait=`netstat -nat |grep TIME_WAI |awk '{print $4}'|awk '/('$ip'):('$port')/'| wc -l`
echo $webconn
echo $websyn
echo $weback
echo $webwait

保存脚本名：/etc/snmp/webconn_80.sh

编辑：/etc/snmp/snmpd.conf
在最下面添加：

extend .1.3.6.1.4.1.2021.21.80 webconn /bin/bash /etc/snmp/webconn_80.sh



监控机上输入如下命令验证snmp是否能获取数据：

snmpwalk -v 2c -c public 被监控机IP .1.3.6.1.4.1.2021.21.80

得到如上图所示数据，说明能获取snmp数据



2、cacti添加数据模版和图形模版

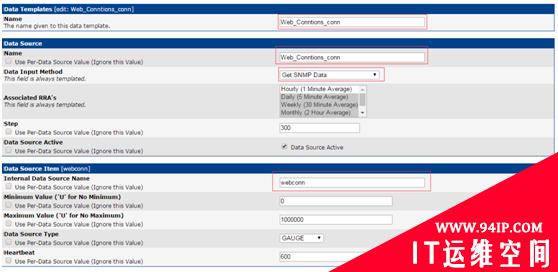

数据模版：Data Templates -> add

保存以后再编辑：

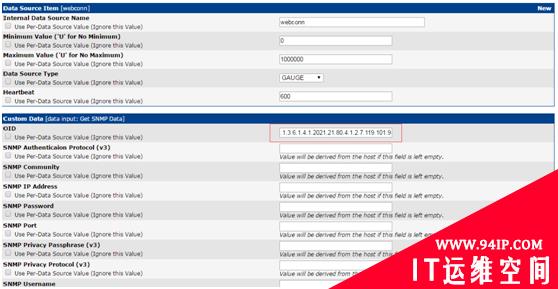

OID要填写的内容就是我们刚才获取的值：

以此类推，新建syn,ack,wait的数据模版

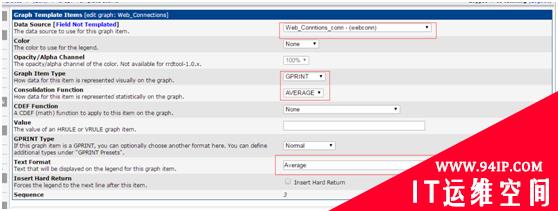

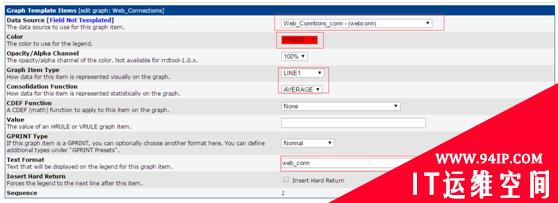

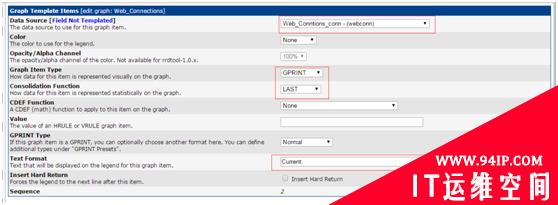

图形模版：Graph Templates -> add(每个数据源要建4个图形的输出内容：分别是主标识，最后值，平均值，最大值)

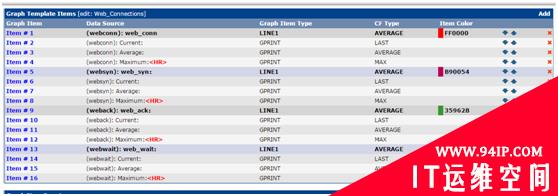

四个数据源建完图形模版后如下图

最后贴出来监控数据：
