算法题实战 — 大规模黑名单IP匹配

算法是许多IT公司面试时很重要的一个环节，但也有很多人抱怨实际工作中很少碰到，实用性不高。本文描述了我们公司在面试时常用的一道题目，虽然底层用了非常简单的算法，但却是具体工作中比较容易见到的场景：大规模黑名单 ip 匹配。同时用我们在安全网关中开发的例子来做些验证。

一、问题和场景

问题：有海量的 ip 网段名单，需要快速的验证某一个 ip 是否属于其中任意一个网段。

这其实是一个比较普遍的问题，以我们的安全网关为例，至少在以下场景中有需要:

场景一：单纯的黑白名单匹配

对于网关来说，黑白名单匹配是基本功能：

• 内部 ip 需要白名单 bypass。按照公司的规模和地域所在，这里可能会有大量的白名单。
• 攻击 ip 需要黑名单 block。目前的互联网，各种扫描和攻击还是比较猖獗的，可以很容易的获得大量黑名单 ip，需要进行实时封禁。
• 类似的可以参考 nginx 的黑名单功能,通过 deny 语句 "deny 192.168.1.0/24;" 可以定义一批 ip 网段，用来做访问控制。

场景二：真实ip获取

真实 ip 获取对有些网站来说其实是一个比较麻烦的问题，因为流量可能有不同的来源路径：

• 浏览器–>网关。这种直接取 remote_address, 即 tcp 的远端地址;
• 浏览器–>lb–>网关。中间可能有别的负载均衡，一般靠 XFF 头来识别;
• 浏览器–>cdn–>lb–>网关。有些流量走了 cdn 或者云 waf，需要对 XFF 头特别处理，识别出 cdn 的 ip;
• 浏览器–>cdn–>lb–>…–>lb–>网关。实际场景中，受到重定向，内部多层网关的影响，可能会有比较复杂的场景。

类似的可以参考 nginx 的真实 ip 功能, 原理也比较简单，通过类似 "set_real_ip_from 192.168.1.0/24;" 的语句可以设置内部 ip 名单，这样在处理 XFF 头的时候，从后往前找，递归模式下寻找第一个不是内部 ip 的值，即真实 ip。这就回归到本文的问题上来。

场景三：流量标注

这部分功能常由后端的业务模块自行实现，我们在开发产品中希望能在请求进来的时候做一些自动标注，减轻后端的负担，比较有用的如：

• ip 归属地判断。ip 归属地一般是由数十万网段组成的索引，需要进行快速判断;
• 基站标注。目前大量使用 4g 上网，所以基站 ip 必须小心对待，而基站数据也是大量的 ip 网段;
• 云服务器标注。目前较多的攻击来自于云服务器，这些标注对后台的安全和风控业务有协助。云服务器列表也通过海量 ip 网段列表来展现。

以上场景描述了海量 ip 网段列表匹配的一些应用场景，还是比较容易碰到的。

二、算法描述

算法一: hashmap

绝大部分人第一反应是通过 hashmap 来做匹配，理论上可以实现(将网段拆分为独立的 ip)，但基本不可用：

• 网段的掩码不一定是24位，可以是32内的任一数字，所以如果要保证普遍性的话，需要完全拆成独立的 ip;
• 哪怕是真实 ip 获取这样常见的场景，我们在客户这边碰到，由于使用了多家 cdn 厂家，cdn 网段有1300+，假设都为24位掩码的 c 类地址，也会有332800+的 ip，做成 hashmap 将是大量的内存开销;
• 由于网关一般是通过多进程或者多实例做水平扩展的，这个内存浪费也会成倍增加。

所以 hashmap 的方式所以查询高效，但在实现层来说不太可行。

算法二：对网段列表进行顺序匹配

目前可以看到一些开源的实现大都采用这种方式，比如场景段落描述的 nginx 两个功能模块，可以再 accss 模块和 realip 模块发现都是将配置存储为 cidr 列表，然后逐个匹配;另外一个实现是 openresty 的 lua-resty-iputils 模块，这个代码看起来比较直观些：

localfunctionip_in_cidrs(ip,cidrs)
localbin_ip,bin_octets=ip2bin(ip)
ifnotbin_ipthen
returnnil,bin_octets
end
for_,cidrinipairs(cidrs)do
ifbin_ip>=cidr[1]andbin_ip<=cidr[2]then
returntrue
end
end
returnfalse
end

开源的实现在应付绝大多数简单场景足够可用，但后面的测试可以看到，当ip网段数量上升的时候，性能还是欠缺。

算法三：二分查找

实际的算法其实很简单，二分查找即可，假设这些 ip 网段都是互不相邻的，采用类似 java 的二分查找即可，如图：

假设有 A, B, C, D 四个互不相邻的 ip 网段，每个网段可以转化为两个数字：起始ip的整型表示和终止 ip 的整型表示;比如 0.0.0.0/24 可以转化为 [0, 255]。这样四个网段转化为 8 个数字，可以进行排序，由于网段是互不相邻的，所以一定是图上这种一个 ip 段接一个 ip 段的情形。这样匹配的算法会比较简单：

• 将被查询 ip 转化为数字，并在数组中进行二分查找;
• 参考 java 的二分实现，当查询命中时，直接返回命中数字的index;当查询未命中时，返回一个负数，其绝对值表示了其插入位置(具体实现需略作变化，这里略过不计);
• 第二步如果返回值为正数，恭喜你，找到了，直接命中;
• 第二步如果返回的为负数，同时插入坐标为奇数(1, 3, 5, 7)，说明插入点正好在一个网段之内，说明命中;
• 第二步如果返回的为负数，同时插入坐标为偶数(0, 2, 4, 6, 8)，说明插入点正好在两个网段之间，说明此 ip 与所有网段都不命中;
• 证毕收工。

所以整个算法非常简单，不过这里假设了网段之间是互不相邻的，这个很容易被忽视掉，下面做一些简单说明。

任意两个网段 A 和 B，可能有三种关系：

• 完全不相邻。A 和 B 没有任何重复的部分。
• 相包含，即 A 包含 B 或 B 包含 A。这种情形在数据预处理的时候可以发现并排除掉(只保留大的网段)。
• A 和 B 相交，但并不包含。即两个网段存在相互交错的情形，下面通过图形说明此种情况不成立。

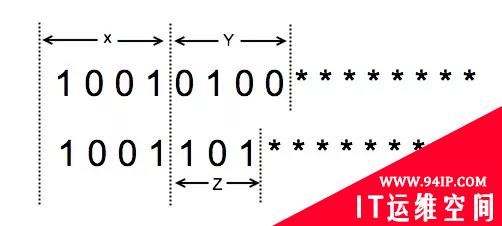

上图描述了任意两个网段：

• "*"表示掩码
• 两个网段，共32位，其中子网部分，前面 X 个连续 bit 是相同的
• 第一个网段剩余 Y 个 bit，第二个网段剩余 Z 个 bit

所以：

• 假设 Y == Z == 0, 表示两个网段完全相等，否则
• Y == 0 && Z != 0， 说明第一个网段包含第二个网段;Y != 0 && Z == 0, 则第二个网段更大
• Y != 0 && Z != 0，就是图上的直观表示，由于网段中的 ip 只能是*号部分的变化，所以两个网段不可能有相同的 ip，因为中间至少有几位是不同的

因此，如果对原始数据进行一定的预处理，二分查找是安全有效的方式。

三、测试数据

最近手机出的有点多，我们也跟风跑个分：

• 测试采用 Raspberry Pi 3 Model B, 4核 1.2GHz CPU, 1G 内存。
• 通过 wrk 进行持续30s，50个连接的性能测试。

测试一：基准测试

Running30stest@http://10.0.0.5/
12threadsand50connections
ThreadStatsAvgStdevMax+/-Stdev
Latency6.54ms4.80ms194.75ms99.29%
Req/Sec617.2256.761.05k80.42%
LatencyDistribution
50%6.22ms
75%6.99ms
90%7.78ms
99%10.74ms
221915requestsin30.10s,40.62MBread
Requests/sec:7373.42
Transfer/sec:1.35MB

测试二：10000个黑名单+hashmap

Running30stest@http://10.0.0.5/block_ip_1w
12threadsand50connections
ThreadStatsAvgStdevMax+/-Stdev
Latency7.75ms2.34ms94.11ms85.57%
Req/Sec512.7268.86780.0074.28%
LatencyDistribution
50%7.21ms
75%8.36ms
90%10.63ms
99%14.07ms
184298requestsin30.09s,32.16MBread
Requests/sec:6125.35
Transfer/sec:1.07MB

测试三：10000个黑名单+lua-resty-utils 模块顺序查找

Running30stest@http://10.0.0.5/block_iputils_1w
12threadsand50connections
ThreadStatsAvgStdevMax+/-Stdev
Latency162.93ms100.27ms1.96s95.22%
Req/Sec27.4712.28150.0066.46%
LatencyDistribution
50%155.88ms
75%159.40ms
90%161.54ms
99%670.13ms
9164requestsin30.09s,1.60MBread
Socketerrors:connect0,read0,write0,timeout11
Requests/sec:304.52
Transfer/sec:54.41KB

测试四：10000个黑名单+二分查找

Running30stest@http://10.0.0.5/block_ipcidr_bin_1w
12threadsand50connections
ThreadStatsAvgStdevMax+/-Stdev
Latency9.60ms6.78ms196.80ms97.53%
Req/Sec427.9282.800.89k60.15%
LatencyDistribution
50%8.45ms
75%10.94ms
90%12.55ms
99%18.58ms
153892requestsin30.10s,26.85MBread
Requests/sec:5112.69
Transfer/sec:0.89MB

☞ 通过测试数据，可以看到二分搜索可以达到接近于基于 hash 的性能，但内存消耗等会少很多;而简单的顺序遍历会带来数量级的性能下降。
