概述

pinpoint是开源在github上的一款APM监控工具，它是用Java编写的，用于大规模分布式系统监控。它对性能的影响最小(只增加约3%资源利用率)，安装agent是无侵入式的，只需要在被测试的Tomcat中加上3句话，打下探针，就可以监控整套程序了。今天主要是想记录一下它安装的过程，方便日后查阅。

环境配置

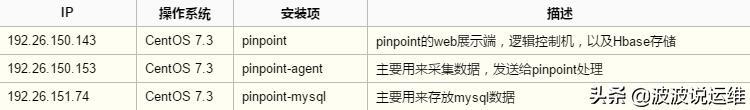

配置如下：

基于Centos7系统安装部署Pinpoint分布式监控

百度网盘：链接：https://pan.baidu.com/s/17l8nFR94Oy_OnfH7ST67ag

提取码：l851

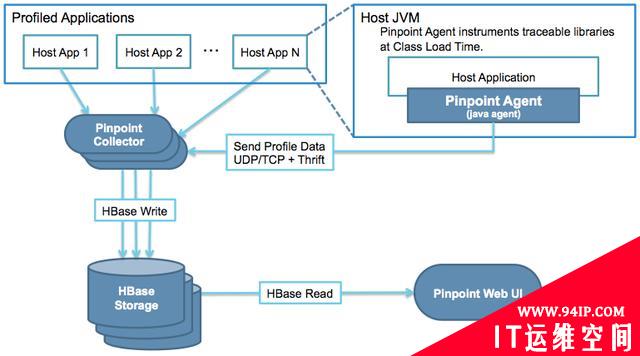

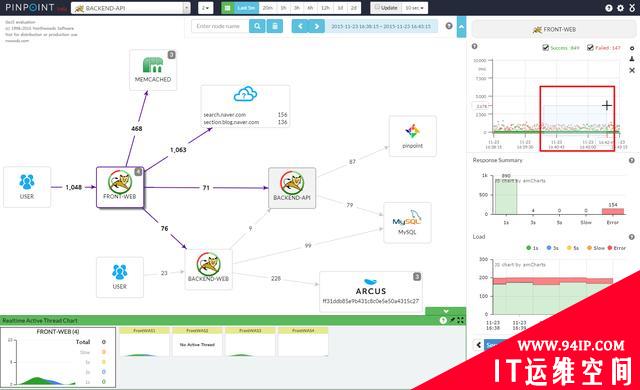

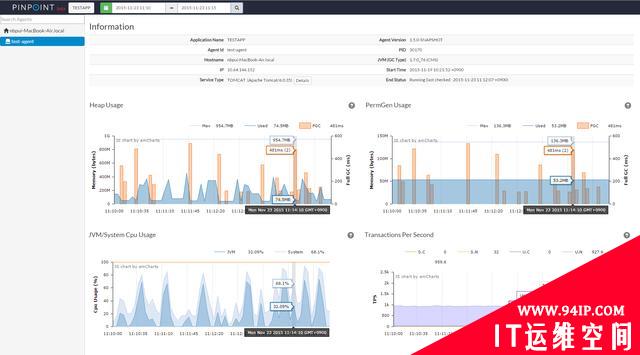

下面是官方的一些截图：

基于Centos7系统安装部署Pinpoint分布式监控

1、环境配置

1.1 获取需要的依赖包

进入home目录，创建一个"pp_res"的资源目录，用来存放需要安装的包。

mkdir/home/pp_res
cd/home/pp_res/

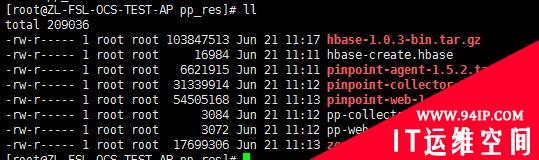

使用xshell等类似的工具，将需要的文件上传到Linux虚拟机中，主要要传的文件都在百度网盘中。

jdk8 — Java运行环境
hbase-1.0 — 数据库，用来存储监控信息
tomcat8 — Web服务器
pinpoint-collector.war — pp的控制器
pinpoint-web.war — pp展示页面
pp-collector.init — 用来快速启动pp-col，不要也可以
pp-web.init — 用来快速启动pp-web，不要也可以

1.2 配置jdk1.8

这套APM系统主要是用jdk1.8来进行部署的，首先要配置jdk的环境变量。

#tar -xvf jdk-8u191-linux-x64.tar.gz –C /usr/local/jdk

#mv /usr/local/1.8.0_191 /usr/local/jdk

配置java环境变量

#vi /etc/profile
```
JAVA_HOME=/usr/local/jdk
JRE_HOME=$JAVA_HOME/jre
PATH=$PATH:$JAVA_HOME/bin:$JRE_HOME/bin
CLASSPATH=:$JAVA_HOME/lib/dt.jar:$JAVA_HOME/lib/tools.jar:$JRE_HOME/lib/dt.jar
exportJAVA_HOMEJRE_HOMEPATHCLASSPATH
exportPATH
```
让环境变量生效
```
#source/etc/profile
```

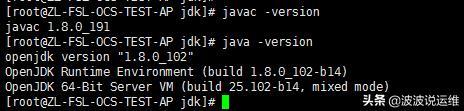

测试java的环境变量是否配置好了。
```
#java-version
```
2、安装Hbase

pinpoint收集来的测试数据，主要是存在Hbase数据库的。所以它可以收集大量的数据，可以进行更加详细的分析。

2.1 将Hbase解压，并且放入指定目录
```
cd/home/pp_res/
tar-zxvfhbase-1.0.3-bin.tar.gz
mkdir-p/data/service
mvhbase-1.0.3//data/service/hbase
```

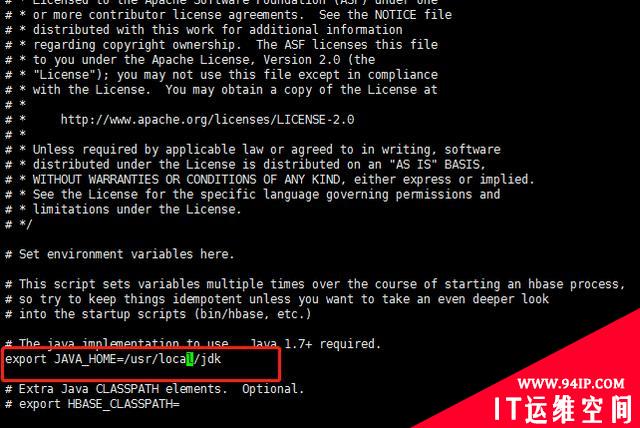

2.2 修改hbase-env.sh的JAVA_HOME环境变量位置
```
cd/data/service/hbase/conf/
vihbase-env.sh
```
在27行左右的位置，修改如下：
```
exportJAVA_HOME=/usr/local/jdk
```
2.3 修改Hbase的配置信息

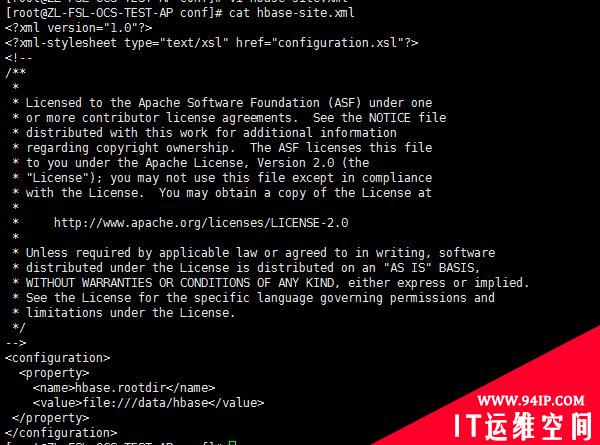

#vi hbase-site.xml

在结尾修改成如下，这里我们指定Hbase本地来存储数据，生产环境将数据建议存入HDFS中。
```
<configuration>
<property>
<name>hbase.rootdir</name>
<value>file:///data/hbase</value>
</property>
</configuration>
```

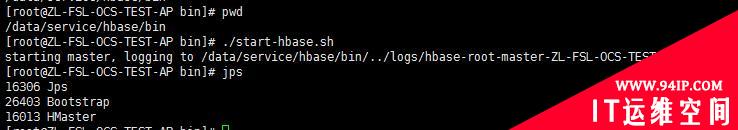

2.4 启动hbase
```
cd/data/service/hbase/bin
./start-hbase.sh
```
查看Hbase是否启动成功，如果启动成功的会看到"HMaster"的进程。

2.5 初始化Hbase的pinpoint库

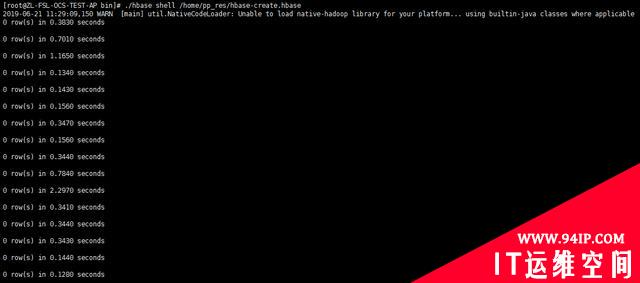

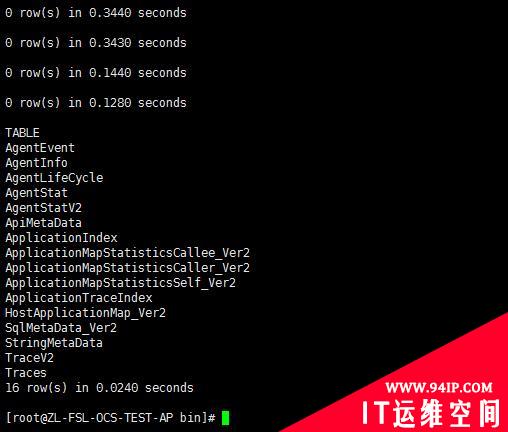

执行pinpoint提供的Hbase初始化语句，这时会初始化一会。
```
./hbaseshell/home/pp_res/hbase-create.hbase
```
执行完了以后，进入Hbase。
```

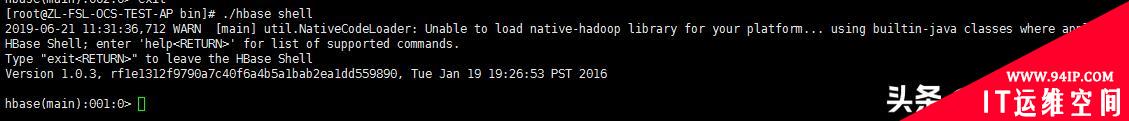

./hbaseshell
```
进入后可以看到Hbase的版本，还有一些相关的信息。

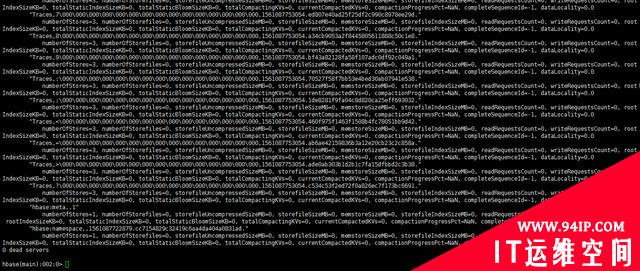

输入"status ‘detailed’"可以查看刚才初始化的表，是否存在。
```
hbase(main):001:0>status'detailed'
```

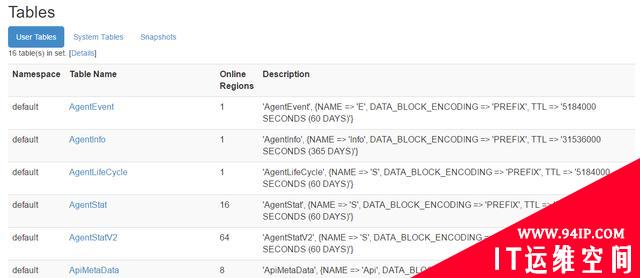

也可以登录web，来查看HBase的数据是否初始化成功。
```
HbaseWeb:http://172.26.150.143:16010/master-status
```
3、安装pinpoint-collector

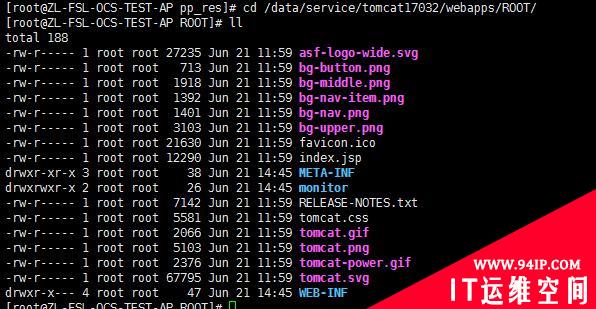

3.1 部署war包

解压Tomcat，将Tomcat重命名移动到指定位置，这部分就不做介绍了，端口规划为17032。

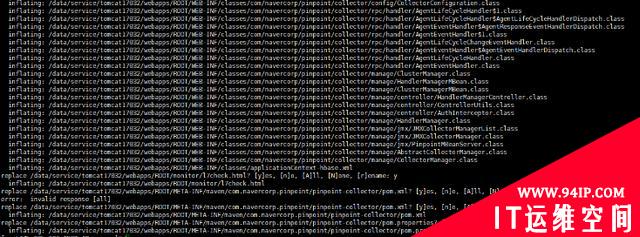

部署pinpoint-collector.war包：
```
cd/home/pp_res/
unzippinpoint-collector-1.5.2.war-d/data/service/tomcat17032/webapps/ROOT
```

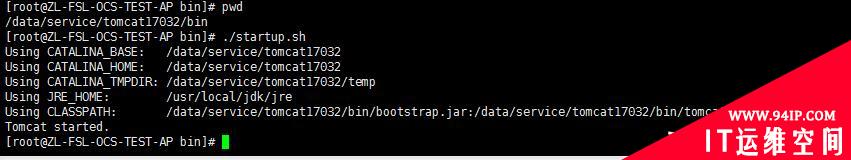

重启Tomcat：
```
cd/data/service/tomcat17032/bin
./startup.sh
```
查看日志：
```
tail-200fcatalina.out
```
4、安装pinpoint-web

4.1 部署war包

1)部署pinpoint-collector.war包
```
cd/home/pp_res/

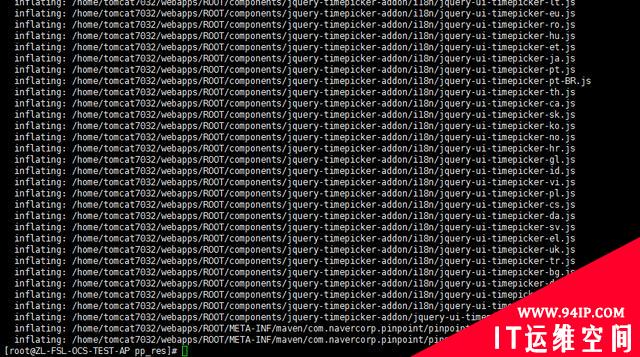

unzippinpoint-web-1.5.2.war-d/home/tomcat7032/webapps/ROOT
```
这里说明一下：
- hbase.properties 配置我们pp-web从哪个数据源获取采集数据，这里我们只指定Hbase的zookeeper地址。
- jdbc.properties pp-web连接自身Mysql数据库的连接认证配置。
- sql目录 pp-web本身有些数据需要存放在MySQL数据库中，这里需要初始化一下表结构。
- pinpoint-web.properties 这里pp-web集群的配置文件，如果你需要pp-web集群的话。
- applicationContext-* .xml 这些文件在后续的调优工作中会用到。
- log4j.xml 日志相关配置。
2)启动Tomcat
```
cd/home/tomcat7032/bin
./startup.sh
```
3)测试访问

在浏览器中输入"http://172.26.150.143:7032"，就会出现主页面了。

4.2、配置mysql

1)创建mysql
```
createdatabasepinpointdefaultcharactersetutf8;
grantallprivilegesonmysql.*toadmin@'%'identifiedby'admin@123';
grantallprivilegesonpinpoint.*toadmin@'%'identifiedby'admin@123';
```
2)导入数据

3)修改配置文件

5、部署pp-agent采集监控数据

5.1 在测试系统中，部署pp-agent采集监控数据

部署采集器就很简单了，只需要加3句话就好了。我这边做一个测试的Tomcat，来模拟部署。

首先，先建立一个文件夹，放测试需要的包
```
mkdir/home/pp_test
cd/home/pp_test
```
5.2 配置pp-agent采集器

1)解压pp-agent
```
cd/home/pp_test
tar-xvfpinpoint-agent-1.5.2.tar.gz-C/data
mv/data/pinpoint-agent-1.5.2//data/pp-agent
```
2)编辑配置文件
```
vi/data/pp-agent/pinpoint.config
```
#主要修改IP，只需要指定到安装pp-col的IP就行了，安装pp-col启动后，自动就开启了9994，9995，9996的端口了。这里就不需要操心了，如果有端口需求，要去pp-col的配置文件("pp-col/webapps/ROOT/WEB-INF/classes/pinpoint-collector.properties")中，修改这些端口
```
profiler.collector.ip=172.26.150.143
```
3)修改测试项目下的tomcat启动文件"catalina.sh"，修改这个只要是为了监控测试环境的Tomcat，增加探针
```
vi/home/tomcat7030/bin/catalina.sh
```
在20行增加如下字段

***行是pp-agent的jar包位置

第二行是agent的ID，这个ID是***的，我是用pp + 今天的日期命名的，只要与其他的项目的ID不重复就好了。

第三行是采集项目的名字，这个名字可以随便取，只要各个项目不重复就好了。
```
CATALINA_OPTS="$CATALINA_OPTS-javaagent:/data/pp-agent/pinpoint-bootstrap-1.5.2.jar"
CATALINA_OPTS="$CATALINA_OPTS-Dpinpoint.agentId=AMS-UAT153"
CATALINA_OPTS="$CATALINA_OPTS-Dpinpoint.applicationName=AMS-UAT153"
```
5.4 监控Tomcat

配置好了。就可以开始监控了，启动测试用的Tomcat的服务器。
```
cd/home/tomcat7030/bin
./startup.sh
```
查看启动日志，确实Tomcat启动。
```
tail-f../logs/catalina.out
```
启动了，我们就可以访问测试环境了。

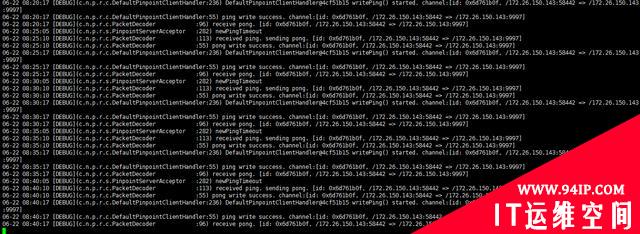

这时候在访问pp-web，可以发现它的下拉框中，多了一个app(而且pp-agent监控的日志在pp-col的日志也会对应显示)。

具体请求：

总结

到这里，整个部署过程就完了。值得要注意的地方：

如果Hbase不是与pp-web, pp-col装在一台机器上，需要安装zookeeper，只要安装就好，确实2181端口启动就好。

如果zookeeper安装在独立机器上，这里需要修改一下pp-colletor 和 pp-web的配置文件pinpoint-collector.properties，pinpoint-web.properties，不然会导致俩个模块启动失败。

Collector在 agent Jvm 高并发环境下，只能最多进行1对3的收集。
