一文读懂互联网协议安全 — IPSec

​IPSec（互联网协议安全）是一个安全网络协议套件，用于保护互联网或公共网络传输的数据。IETF在 1990 年代中期开发了 IPSec 协议，它通过 IP网络数据包的身份验证和加密来提供 IP 层的安全性。

IPSec简介

IPSec 可为通信两端设备提供安全通道，比如用于两个路由器之间以创建点到点 VPN，以及在防火墙和 Windows 主机之间用于远程访问 VPN等。IPSec可以实现以下四项功能：

数据机密性：IPSec发送方将包加密后再通过网络发送，可以保证在传输过程中，即使数据包遭截取，信息也无法被读取。 数据完整性：IPSec可以验证IPSec发送方发送过来的数据包，以确保数据传输时没有被改变。若数据包遭篡改导致检查不相符，将会被丢弃。 数据认证：IPSec接受方能够鉴别IPSec包的发送起源，此服务依赖数据的完整性。 防重放：确保每个IP包的唯一性，保证信息万一被截取复制后不能再被重新利用，不能重新传输回目的地址。该特性可以防止攻击者截取破译信息后，再用相同的信息包获取非法访问权。

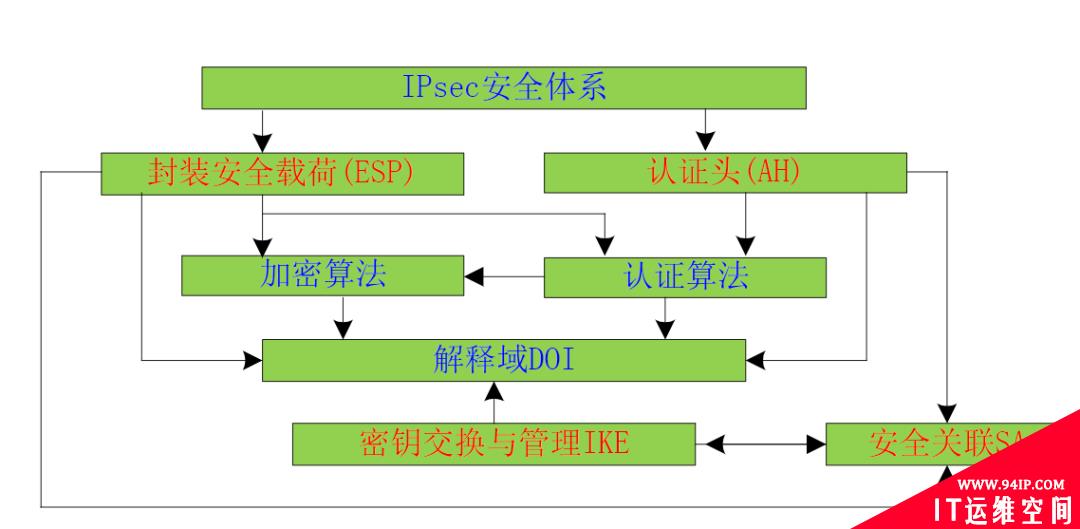

IPSec 不是一个协议，而是一套协议，以下构成了 IPSec 套件：

AH协议

AH(Authentication Header)指一段报文认证代码，确保数据包来自受信任的发送方，且数据没有被篡改，就像日常生活中的外卖封条一样。在发送前，发送方会用一个加密密钥算出AH，接收方用同一或另一密钥对之进行验证。然而，AH并不加密所保护的数据报，无法向攻击者隐藏数据。

ESP协议

ESP（Encapsulating Security Payload）向需要保密的数据包添加自己的标头和尾部，在加密完成后再封装到一个新的IP包中。ESP还向数据报头添加一个序列号，以便接收主机可以确定它没有收到重复的数据包。

SA协议

安全关联（SA）是指用于协商加密密钥和算法的一些协议，提供AH、ESP操作所需的参数。最常见的 SA 协议之一是互联网密钥交换 (IKE)，协商将在会话过程中使用的加密密钥和算法。

IPSec 是如何工作的？

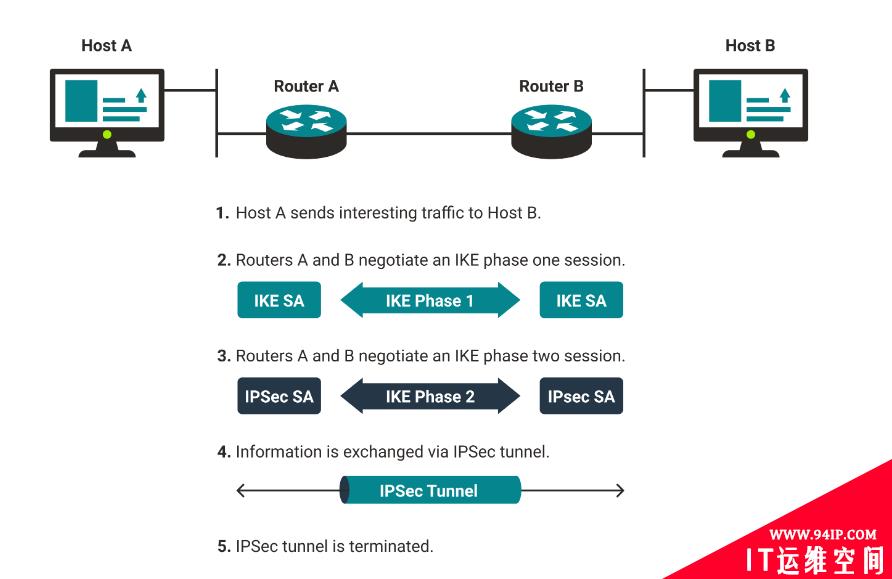

IPSec 的工作方式涉及五个关键步骤，如下：

主机识别：主机识别数据包是否需要保护，使用 IPSec 进行传输时，这些数据包流量会自己触发安全策略。主机还会检查传入的数据包是否正确加密。 IKE 阶段 1：主机使用 IPSec 协商将用于安全通道的策略集，双方验证完成后，在它们之间建立一个安全通道，用于协商 IPSec 电路加密或验证通过它发送的数据的方式。 IKE 阶段 2：通过安全通道进行，在该通道中，两台主机协商在会话中使用的加密算法类型，主机还同意并交换双方计划用于进出流量的加密和解密密钥。 IPSec 传输：通过新创建的 IPSec 加密隧道交换数据，之前设置的 IPSec SA 用于加密和解密数据包。 IPSec 终止：当主机之间的会话超时或通信完成时，通信双方之间的隧道在空闲时间达到一定值后会自动删除。

IPSec模式

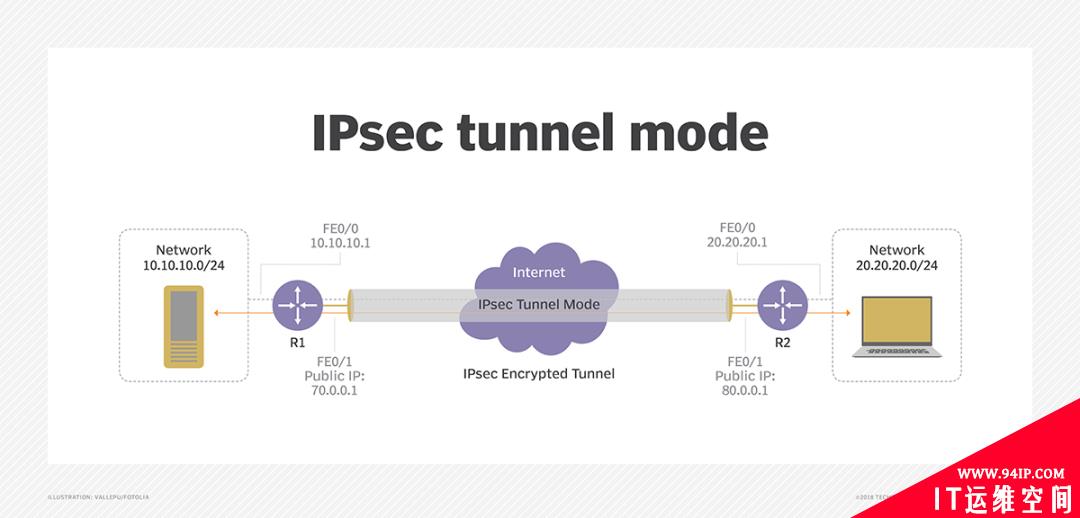

IPSec 有两种不同的运行方式：隧道模式和传输模式。两者之间的区别在于 IPSec 如何处理数据包报头。在隧道模式下加密和验证整个 IP数据包（包括 IP 标头和有效负载），并附加一个新的报头，如下图所示。通常，隧道模式应用在两个安全网关之间的通讯。 隧道模式在传输模式下，IPSec 仅加密（或验证）数据包的有效负载，但或多或少地保留现有的数据报头数据。通常，传输模式应用在两台主机之间的通讯，或一台主机和一个安全网关之间的通讯。 IPSec传输模式和隧道模式的区别在于：

从安全性来讲，隧道模式优于传输模式。它可以完全对原始IP数据包进行验证和加密。隧道模式下可以隐藏内部IP地址、协议类型和端口。 从性能来讲，隧道模式因为有一个额外的IP头，所以它将比传输模式占用更多带宽。 从场景来讲，传输模式主要应用于两台主机或一台主机和一台VPN网关之间通信；隧道模式主要应用于两台VPN网关之间或一台主机与一台VPN网关之间的通信。

IPSec 如何在 VPN 中使用？

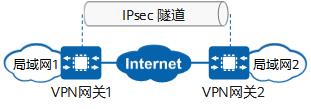

VPN本质上是在公共网络上实现的专用网络。VPN 通常用于企业，使员工能够远程访问其公司网络。按照VPN协议分类，常见的VPN种类有：IPSec、SSL、GRE、PPTP和L2TP等。其中IPSec是通用性较强的一种VPN技术，适用于多种网络互访的场景。IPSec 通常用于保护 VPN的安全。VPN在用户的计算机和VPN服务器之间创建了一个专用网络，而IPSec协议实现了一个安全的网络，保护VPN数据不受外部访问。 通过IPSec VPN可以在主机和主机之间、主机和网络安全网关之间或网络安全网关（如路由器、防火墙）之间建立安全的隧道连接。其协议主要工作在IP层，在IP层对数据包进行加密和验证。可以使用两种 IPSec 模式设置 VPN：隧道模式和传输模式。

IPSecVPN与SSL VPN

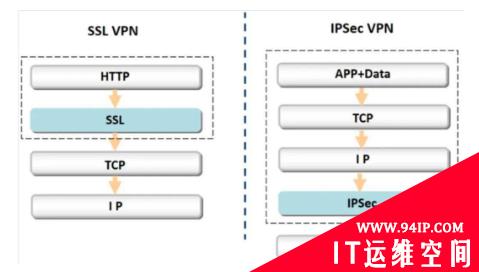

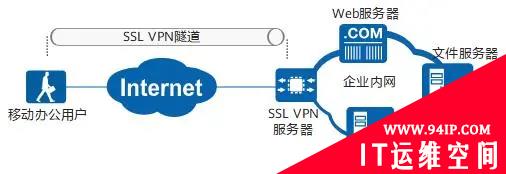

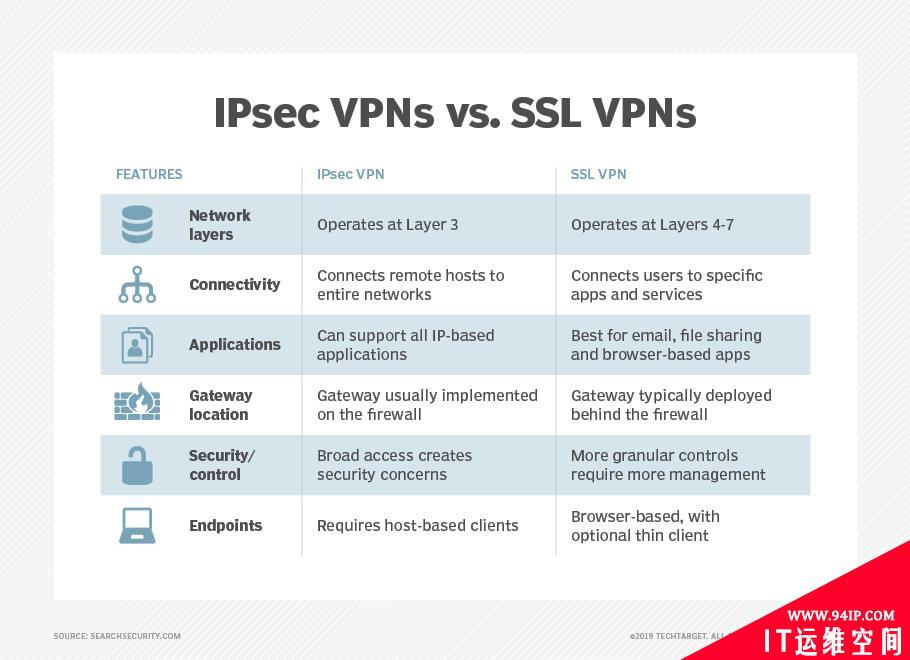

SSL VPN是采用SSL/TLS协议来实现远程接入的一种轻量级VPN技术，包括服务器认证、客户认证、SSL链路上的数据完整性和SSL链路上的数据保密性。SSL VPN提供安全、可代理连接，只有经认证的用户才能对资源进行访问。SSL VPN能对加密隧道进行细分，从而使得终端用户能够同时接入Internet和访问内部企业网资源，也就是说它具备可控功能。 IPSec VPN和SSL VPN 都可以实现企业级安全远程访问，但它们以不同的方式提供。IPSec工作在网络层，即把原始数据包网络层及以上的内容进行封装；SSL VPN工作在传输层，封装的是应用信息。 IPSec和SSL的具体区别： 自1998年正式颁布以来，IPSec经过了二十多年的发展，其设计初衷是在网络层建立一套通用的安全机制，保护所有IP网络通信的安全。相比位于传输层和应用层的安全协议，IPSec可以提供较为广泛和通用的安全保护。由于位于网络层，IPSec对上层协议是透明的，不需要修改上层协议就可以使用。但IPSec也存在着一定的限制，在某些情况下，其不可以进行直接的端到端通信(即传输模式)。另外，IPSec配置复杂性较高，相比其他 VPN 协议要求更高。​
