Easy VPN应用：实现移动办公远程接入

crypto isakmp policy 1 　　　　　　

encryption 3des 　　　　　　

authentication pre-share 　　　　　　

group 2 　　　　

crypto isakmp client configuration address-pool local pool192 　　　　

ip local pool pool192 192.168.1.1 192.168.1.254　　　　

crypto isakmp client configuration group vclient-group 　　　　　　

key vclient-key 　　　　　　

domain test.com 　　　　　　

pool pool192 　　　　　　

crypto IPsec transform-set vclient-tfs esp-3des esp-sha-hmac 　　　　

crypto dynamic-map template-map 1 　　　　　　

set transform-set vclient-tfs 　　　　

crypto map vpnmap isakmp authorization list vclient-group 　　　　　　

crypto map vpnmap client configuration address respond 　　　　　　

crypto map vpnmap 1 IPsec-isakmp dynamic template-map 　　　　　　

interface Loopback0 　　　　　　

ip address 172.16.1.1 255.255.255.240 　　　　　　

interface FastEthernet0 　　　　　　

ip address 10.130.23.246 255.255.255.240 　　　　　　

crypto map vpnmap 　　　　　　

ip route 192.168.1.0 255.255.255.0 FastEthernet0 　　　　　　

show cry isakmp sa 　　　　　　

show cry IPsec sa 　　　　　　

clear cry sa 　　　　　　

clear cry isakmp 　　　　　　

debug cry isakmp 　　　　

debug cry IPsec　　

Building configuration...　　　　

Current configuration : 3336 bytes　　　　

!　　　　

version 12.4　　　　

service timestamps debug datetime msec　　　　

service timestamps log datetime msec　　　　

no service password-encryption　　　　

!　　　　

hostname Router　　　　

!　　　　

boot-start-marker　　　　

boot-end-marker　　　　

!　　　　

enable password cisco　　　　

!　　　　

aaa new-model<　　　

!　　　　

!--- In order to set AAA authentication at login, use the aaa authentication login 　　　　

!--- command in global configuration mode　　　　

.　　　

aaa authentication login default local　　　　

!--- Here, list name "sdm_vpn_xauth_ml_1" is specified for 　　　　

!--- the authentication of the clients.　　　　

aaa authentication login sdm_vpn_xauth_ml_1 local　　　　

aaa authorization exec default local 　　　　

aaa authorization network sdm_vpn_group_ml_1 local 　　　　

!　　　　

aaa session-id common　　　　

!　　　　

resource policy　　　　

!　　　　

!　　　　

ip cef　　　　

!　　　　

!--- The RSA certificate generates after the 　　　　

!--- ip http secure-server command is enabled.　　　　

crypto pki trustpoint TP-self-signed-392370502　　　　

enrollment selfsigned　　　　

subject-name cn=IOS-Self-Signed-Certificate-392370502　　　　

revocation-check none　　　　

rsakeypair TP-self-signed-392370502　　　　

!　　　　

!　　　　

crypto pki certificate chain TP-self-signed-392370502　　　　

certificate self-signed 01　　　　

3082023C 308201A5 A0030201 02020101 300D0609 2A864886 F70D0101 04050030 　　　　

30312E30 2C060355 04031325 494F532D 53656C66 2D536967 6E65642D 43657274 　　　　

（省略）　　　　

quit　　　　

!　　　　

!--- Creates a user account with all privileges.　　　　

username sdmsdm privilege 15 password 0 sdmsdm　　　　

!　　　　

! 　　　　

!--- Creates an isakmp policy 1 with parameters like 　　　　

!--- 3des encryption, pre-share key authentication, and DH group 2.　　　　

crypto isakmp policy 1　　　　

encr 3des　　　　

authentication pre-share　　　　

group 2　　　　

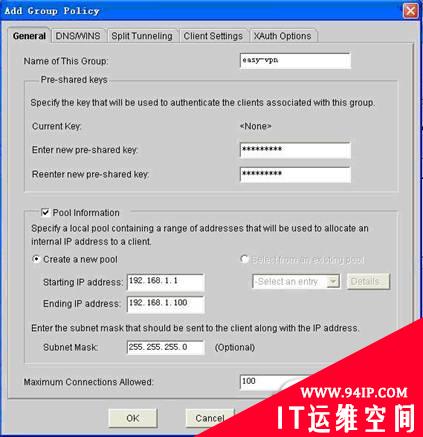

crypto isakmp client configuration group vpn　　　　

!--- Defines the pre-shared key as sdmsdm.　　　　

key sdmsdm　　　　

pool SDM_POOL_1　　　　

netmask 255.255.255.0　　　　

!　　　　

!--- Defines transform set parameters.　　　　

crypto ipsec transform-set ESP-3DES-SHA esp-3des esp-sha-hmac 　　　　

!　　　　

crypto dynamic-map SDM_DYNMAP_1 1　　　　

set transform-set ESP-3DES-SHA 　　　　

reverse-route　　　　

!　　　　

!--- Specifies the crypto map parameters.　　　　

crypto map SDM_CMAP_1 client authentication list sdm_vpn_xauth_ml_1　　　　

crypto map SDM_CMAP_1 isakmp authorization list sdm_vpn_group_ml_1　　　　

crypto map SDM_CMAP_1 client configuration address respond　　　　

crypto map SDM_CMAP_1 65535 ipsec-isakmp dynamic SDM_DYNMAP_1 　　　　

!　　　　

interface Ethernet0/0　　　　

no ip address　　　　

shutdown　　　　

half-duplex　　　　

!　　　　

interface FastEthernet1/0　　　　

ip address 10.77.241.157 255.255.255.192　　　　

duplex auto　　　　

speed auto　　　　

!　　　　

interface Serial2/0　　　　

ip address 10.1.1.1 255.255.255.0　　　　

no fair-queue　　　　

!--- Applies the crypto map SDM_CMAP1 to the interface.　　　　

crypto map SDM_CMAP_1　　　　

!　　　　

interface Serial2/1　　　　

no ip address　　　　

shutdown　　　　

!　　　　

interface Serial2/2　　　　

no ip address　　　　

shutdown　　　　

!　　　　

interface Serial2/3<　　　

no ip address　　　　

shutdown　　　　

!--- Creates a local pool named SDM_POOL_1 for issuing IP 　　　　

!--- addresses to clients.　　　　

ip local pool SDM_POOL_1 192.168.2.1 192.168.2.5　　　　

!--- Commands for enabling http and https required to launch SDM. 　　　　

ip http server　　　　

ip http secure-server　　　　

!　　　　

control-plane　　　　

!　　　　

line con 0　　　　

line aux 0　　　　

line vty 0 4　　　　

password cisco　　　　

!　　　　

end
