创新USB密钥 YubiKey实现双因素验证

YubiKey是一种新型USB密钥，它通过双因素验证简化了登录过程，用户只要轻触一下设备，它就会在任意电脑或平台上生成一个一次性的密码(OTP)，而不需要任何客户端软件。

YubiKey工作原理：通过轻触按钮，YubiKey会发送一个随机的安全登录密码。这一***的密码由YubiKey配套的Web服务或软件应用验证，此文中则是BIG-IP 访问策略管理器。

什么是YubiCloud：YubiCloud是一款免费的基于云技术的YubiKey验证服务，它将有力的双要素验证于网站或在线服务结合在一起。

使用APM的YubiKey 2-Factor 验证进程

验证进程可以分解为几个简单步骤，如下：

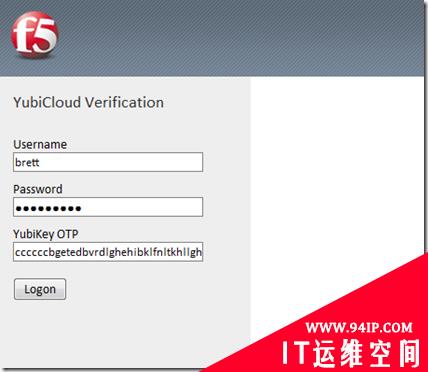

步骤一：用户会看到一个登录页面。笔者遇到的登录页面要求填写用户名，密码和YubiKey OTP。在输入用户名和密码后，你可以把YubiKey插入USB端口，再按下按钮。YubiKey将会生成一个***的一次性密码供登录者输入进行验证。

步骤二和三：用户名和密码都由Active Directory验证。

步骤四和五：检查以确保YubiKey已经分配好用户。笔者将8字节的YubiKey序列号保存到了Active Directory属性：“employeeID”。显然，你可以使用你喜欢的任何属性域或是数据群组。

步骤六：确保生成的一次性密码与YubiKey序列号匹配。YubiKey 一次性密码使用修改后的十六进制输出(MODHEX)。可在Yubico论坛找到MODHEX表(http://forum.yubico.com/viewtopic.php?f=6&t=96 )笔者创建了一个iRule，它使用一个YubiKey序列号，并将其转换为MODHEX，然后再把它保存到一个APM对话变量。下一步，从步骤一到MODHEX序列号比较OTP值，如果字符存在，就可以往下了。

步骤7，8，9——把YubiKey一次性密码发送到YubiCloud验证服务。如果YubiCloud API返回“Status=OK”，然后用户就可以访问资源。#p#

BIG-IP APM 配置

APM配置是直观的，假设：

1. 你已经有一个目录服务器，上面有配置好的用户，你可以把YubiKey序列号添加给LDAP/AD属性。

2. 你的YubiKey通过YubiCloud服务注册。

3. 你已经从https://upgrade.yubico.com/getapikey/ 处获得了一个Auth ID和API 密钥可以验证YubiKey。

4. 你此前使用过BIG-IP，且具备适当的LTM知识。

那么可以用BIG.-IP v11.2.0创建此配置。让我们进入APM配置。

验证服务器

活动目录

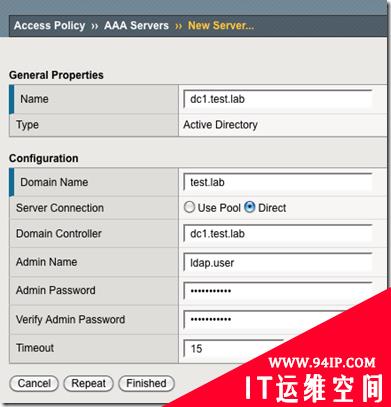

访问策略>>AAA服务器>>>活动目录>>>“创建”

如下：

1. 名称：dc1.test.lab

2. 域名：test.lab

3. 域控制器：或 (AD服务器)

4. 管理员名称及密码

选择“完成”以保存。

#p#

YubiCloud API

HTTP AAA服务器对象不支持HTTPS连接，所以我们需要创建一个虚拟服务器代理BIG-IP到YubiCloud API的数据流。这个虚拟服务器会听取HTTP，但是我们可以使用一个创建HTTP的Server SSL 配置文件-——>HTTPS 代理。

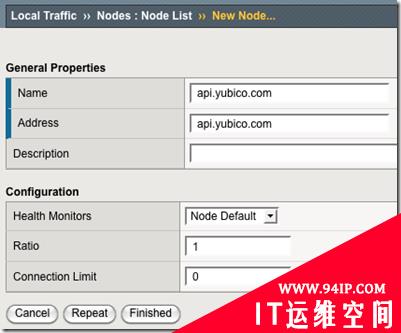

本地数据>>节点>>节点列表>>“创建”

如下：

1. 名称：api.yubico.com

2. 地址：api.yubico.com

3. 监测

选择“完成”以保存。

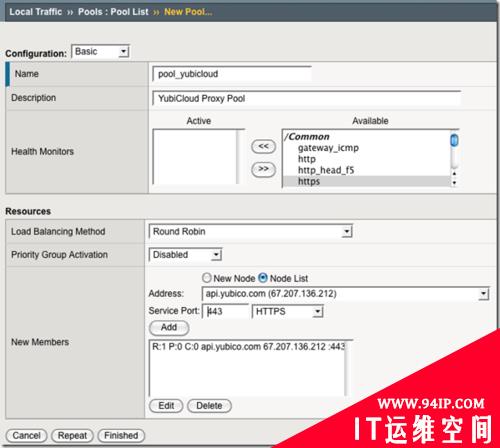

本地数据>>池>>池列表>>“创建”

如下：

1. 名称：pool_yubicloud

2. 描述：YubiCloud 代理池 (可选项)

3. 监测 (可选项)

4. 地址：api.yubico.com

5. 服务端口：HTTPS

选择“完成”以保存。

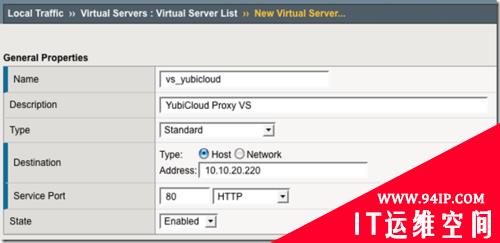

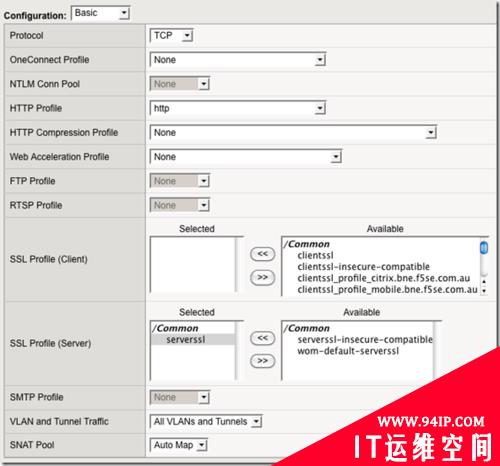

本地数据>>虚拟服务器>>虚拟服务器列表>>“创建”

如下：

1. 名称：vs_yubicloud

2. 描述：YubiCloud 代理 VS (可选项)

3. 目的地：

4. 服务端口：HTTP

5. HTTP配置文件：http

6. SSL 配置文件(服务器)：clientssl

7. SNAT池：Auto Map

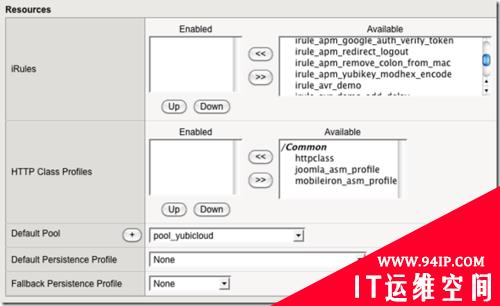

8. 默认池：pool_yubicloud

选择“完成”以保存。

访问策略>>AAA服务器>>HTTP

如下：

1. 名称：aaa_yubicloud

2. 表单方法：GET

3. 表单活动：http://

4. 用户名称的表单参数：id

5. 密码的表单参数：otp

6. 成功登录检测匹配类型：指定响应字符

7. 成功登录检测匹配数值：status=OK

表单活动使用上文配置的虚拟服务器IP，而不是YubiCloud服务器FQDN。你至少要为没有签名的响应提供id和otp参数。Id参数是用于YubiCloud服务的Auth ID，otp是YubiKey生成的代码。

选择“完成”以保存。

#p#

MODHEX 编码iRule

本地数据>>iRules>>iRules 列表>>“创建”

复制粘贴下列iRule，它们可以把YubiKey序列号转换成MODHEX格式。在本文示例中，笔者检索了与Active Directory用户相关的YubiKey序列号，该Active Directory使用employeeID 属性。如果序列号已经保存在备用处，如一个数据群组或一个自定义LDAP/AD属性，那么就需要修改此iRule。

when ACCESS_POLICY_AGENT_EVENT {
 if { [ACCESS::policy agent_id] eq "irule_apm_yubikey_modhex_encode" } {
 # yubikey serial number
 set yubikey_serial [ACCESS::session data get session.ad.last.attr.employeeID]
 # modhex alphabet
 array set modhex_alphabet { 0 c 1 b 2 d 3 e 4 f 5 g 6 h 7 i 8 j 9 k A l B n C r D t E u F v }
 # remove leading zeros from serial number
 set yubikey_serial [string trimleft $yubikey_serial 0]
 # convert serial to hex and pad with zeros
 set yubikey_serial [format %012X $yubikey_serial]
 # split the string
 set yubikey_serial [split $yubikey_serial ""]
 # for each HEX change to MODHEX using alphabet
 set yubikey_modhex ""
 foreach index $yubikey_serial {
 append yubikey_modhex $modhex_alphabet($index)
 }
 ACCESS::session data set session.custom.yubikey.modhex $yubikey_modhex
 }
}

访问配置文件和策略

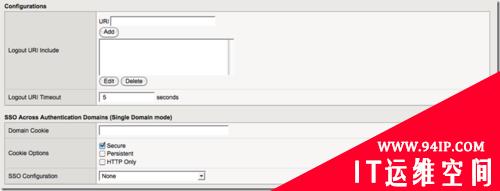

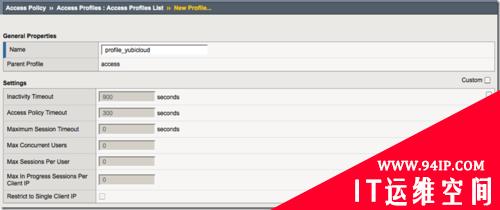

访问策略>>访问配置文件>>访问配置文件列表>>“创建”

提供如下信息：

1. 姓名：profile_yubicloud

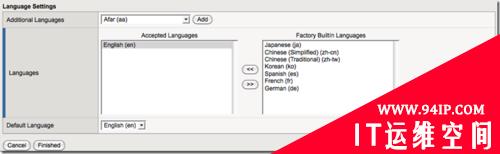

2. 语言：English

3. 使用默认设置。

选择“完成”以保存。

访问策略>>访问配置文件>>访问配置文件列表>>“编辑”

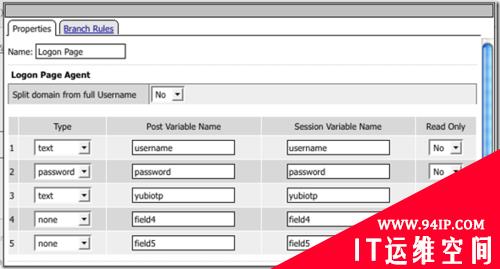

在“start”对象后的“fallback”上，添加“logon page”对象。

添加第三个域：

1. 类型：文本。

2. 贴出变量名称：yubiotp

3. 会话变量名称：yubiotp

4. 只读：否

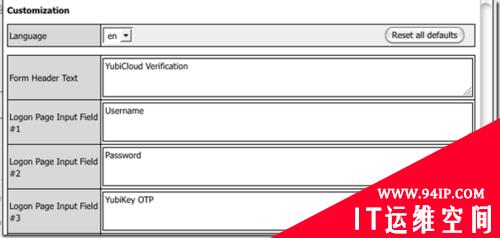

在“自定义”部分，将“表单标头文本”设置为你需要的效果，并把“登录页面输入区域#3”改成有意义的值，如下。“Branch Rules”设为默认状态。别忘了点“保存”。

#p#

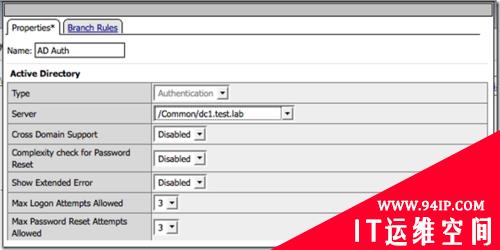

在“Logon Page”对象后面的“fallback”分支，添加一个“AD Auth”对象

这一步可以验证姓名和密码。

提供如下信息：

1. 姓名：AD Auth

2. AAA服务器：/Common/dc1.test.lab (选择你的AD 服务器)

“Branch Rules”为默认。结束后选择“保存”。

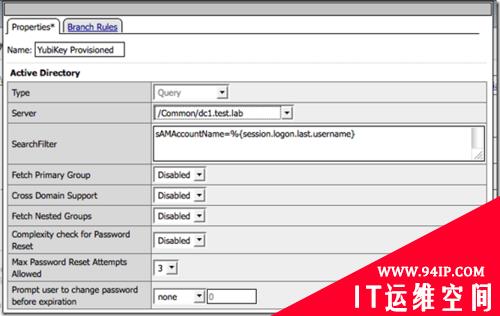

“AD Auth”对象之后的操作成功分支上，添加一个“AD Query”对象

这一步检查用户的Active Directory账号是否有YubiKey。我们已经为每位用户把YubiKey的序列号添加到Active Directory。以前笔者出于方便会使用employeeID，但这里，推荐大家创建一个用于YubiKey序列号的自定义AD属性。

提供如下属性：

1. 姓名：YubiKey Provisioned

2. 搜索过滤：sAMAccountName=%{session.logon.last.username}

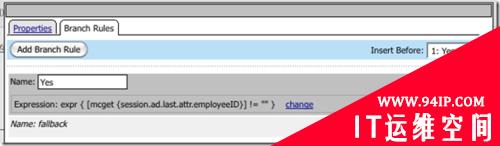

在“Branch Rules”下，删除默认，选择“添加Branch Rule”

更新Branch Rule设置：

姓名：Yes

表达式：expr{[mcgt{session.ad.last.attr.employeeID}]!=””}

选择“完成”，然后保存。

在“YubiKey Provisioned”对象的“Yes”分支里，添加“iRule Event”对象

这一步可以把“session.ad.last.attr.employeeID”(YubiKey 序列)从AD Query发送到名为“irule_apm_yubikey_modhex_encode”的iRule。iRule会返回一个用MODHEX编码的字符，并将其保存在“session.custom.yubikey.modhex”。我们需要MODHEX格式的YubiKey序列号，这样我们就可以把它与登录页面输入的原始YubiKey OTP进行比对。

提供如下信息：

1. 姓名：YubiKey MODHEX Encode

2. ID：irule_apm_yubikey_modhex_encode

#p#

现在，我们把MODHEX格式的YubiKey序列号与登录页面输入的YubiKey OTP进行比较。这一步可以验证用户是否正在使用他们的YubiKey抑或是被盗用。这个YubiKey OTP的前面12个字符是YubiKey序列号，这样就可以用“字符优先”的TCK命令进行验证。

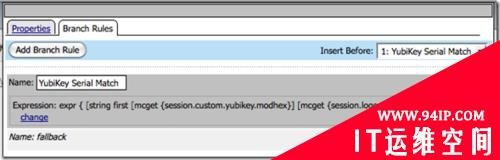

在“Branch Rules”下选择“Add Branch Rule”

更新Branch Rule的设置：

1. 名称：YubiKey Serial Match

2. 表达式“expr { [string first [mcget {session.custom.yubikey.modhex}] [mcget {session.logon.last.yubiotp}]] == 0 }

选择“完成”，然后保存。

在YubiKey MODHEX Encode对象后面的YubiKey Serial Match上，添加一个Variable Assign对象。

这一步会把YubiCloud Auth ID 分配到“session.logon.last.username”，并把登录页面上的YubiKey OTP分配给“session.logon.last.password”。这些会话变量随后被分配到之前创建的HTTP Auth AAA对象aaa_yubicloud所使用的id和otp HTTP参数。

提供下列属性：

名称：Assign YubiCloud Variables

选择“Add new entry”>>”change” 添加变量分配。

变量赋值1：

1. 自定义变量：session.logon.last.username

2. 自定义表达式：expr{“1111”} (把1111改为你的YubiCloud Auth ID)

变量赋值2：

1. 自定义变量：session.logon.last.password

2. 自定义表达式：expr { [mcget {session.logon.last.yubiotp}] }

选择“完成”，然后保存。Branch Rules使用默认设置。

在“Assisign YubiCloud Variables”对象的“fallback”分支上，添加一个“HTTP Auth”对象

这样可以把HTTP Get发送到YubiCloud API 以验证登录页面的YubiKey OTP。

提供下列属性：

1. 名称：YubiCloud Auth

2. AAA Server：/Common/aaa_yubicloud

Branch Rules使用默认设置。保存退出。

这样就媲美访问策略了。它应该和下图类似：

接下来把“访问配置文件”附加到虚拟服务器做测试。

结论

这是通过APM轻松添加双因素验证的典型案例。F5提供了一个10人同时使用的APM试验版本，且每个BIG-IP都颁发了LTM许可证。
