Dell R710服务器RAID1磁盘阵列配置方法

磁盘的概念：

PD：Physical Disk （物理磁盘）

VD：Vitrual Disk （虚拟磁盘）

DG：Disk Group （磁盘组）

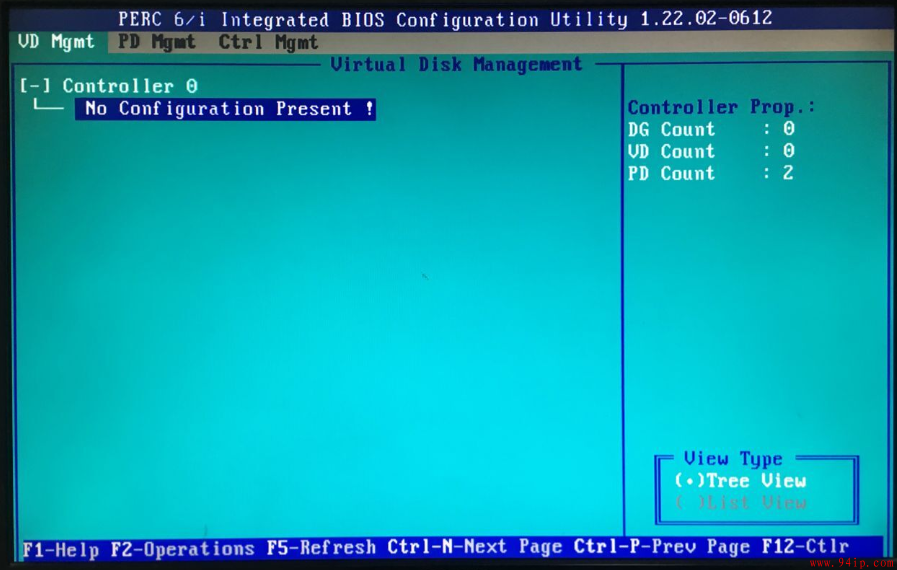

1.在主机系统启动期间，BIOS 标志出现提示时按 Ctrl+R 组合键。进入RAID配置界面

Dell R710服务器RAID1磁盘阵列配置方法

Dell R710服务器RAID1磁盘阵列配置方法

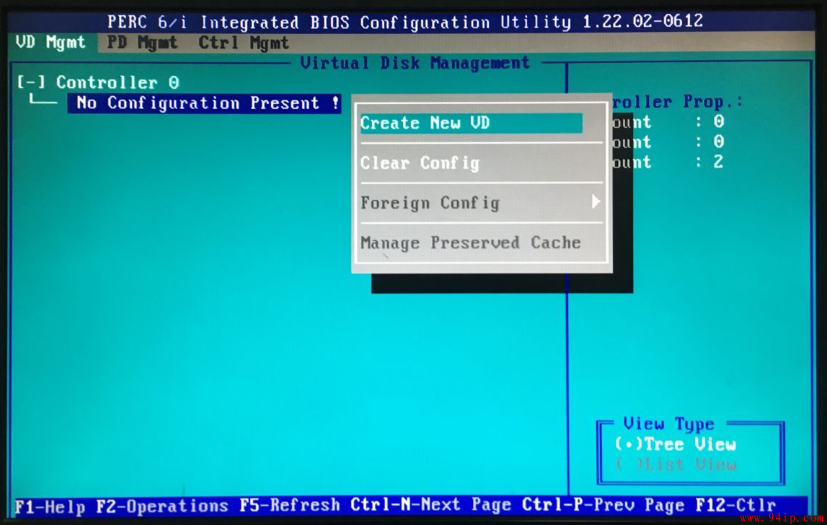

2.按 F2 键显示可执行的操作，包括创建新虚拟磁盘、复位配置和导入或清除外部配置。创建一个新的Virtual Disk（Create New VD）

Dell R710服务器RAID1磁盘阵列配置方法

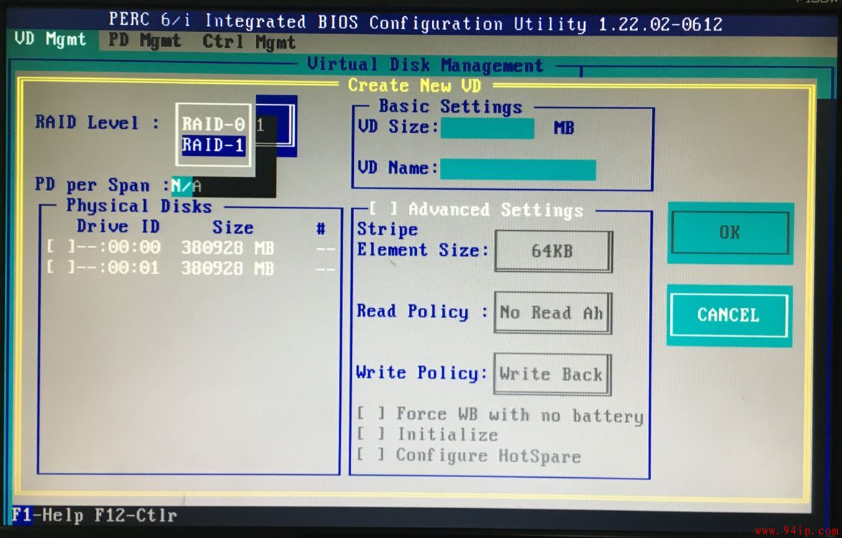

3.RAID配置

1、RAID-Level设置为：RAID-1

2、添加两块 Physical Disk（RAID1至少要两块磁盘才可以做）

3、VD Size 设置为：最大空间（空间是2块磁盘的合除以2）

4、VD Name 设置为：RAID-1

Dell R710服务器RAID1磁盘阵列配置方法

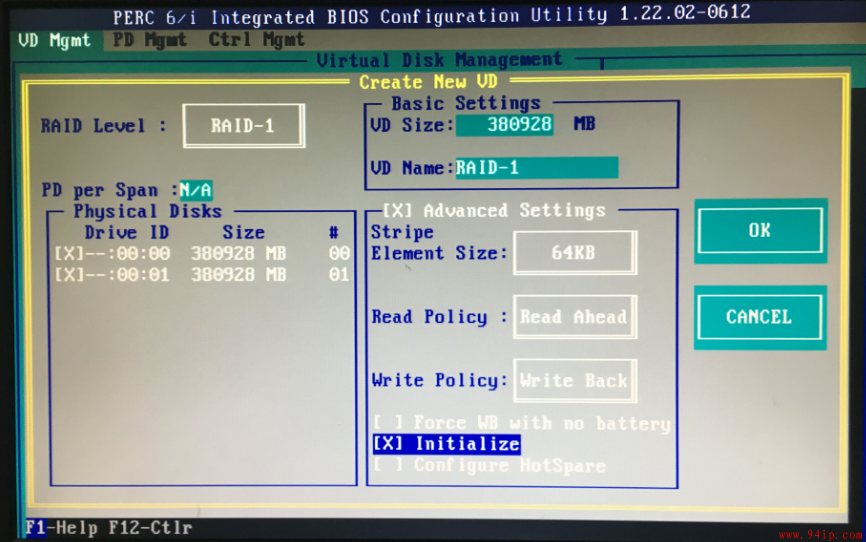

4.RAID 高级特性（Advanced Settings）

1、Stripe Element Size：64K

2、Read Policy：Read Ahead

3、Write Policy：Write Back

[ ] Force WB with no battery

[X] Initalize

[ ] Configure HotSpare

Dell R710服务器RAID1磁盘阵列配置方法

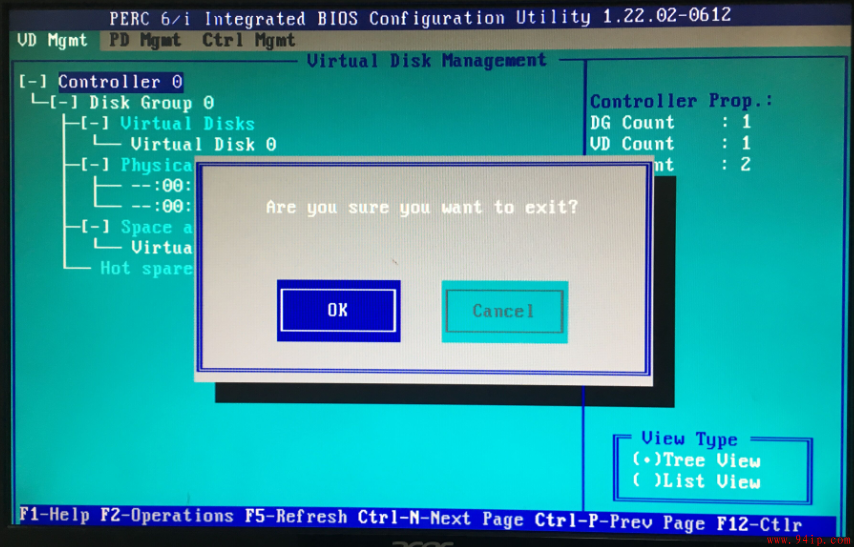

5.等待初始化完成退出RAID配置页面

Dell R710服务器RAID1磁盘阵列配置方法

RAID到这边配置就结束了，等下重启安装系统即可~
