LSI 1068E Ctrl+M快捷键阵列卡raid0配置步骤

1．进入raid卡配置界面

开机自检到SAS/SATA硬盘控制器提示热键<CTRL+M>进入配置界面

raid卡配置界面

2．查看raid状态

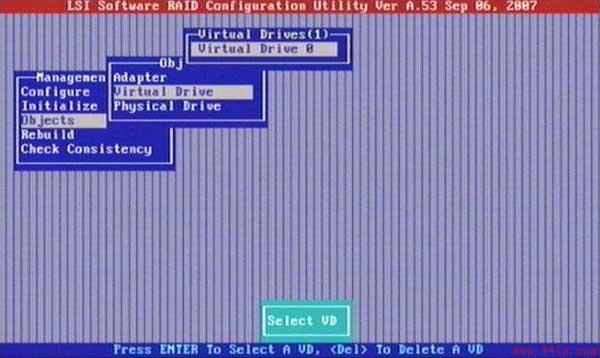

选择objects－virtual drive回车看到配置好的阵列。

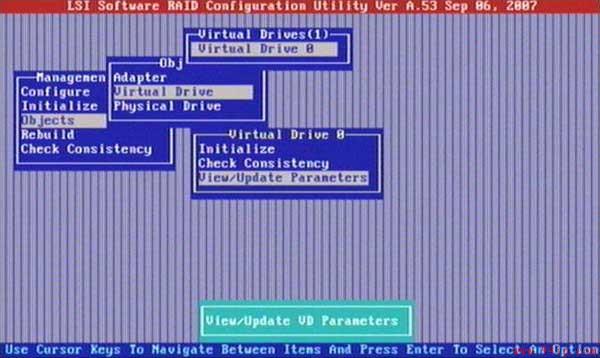

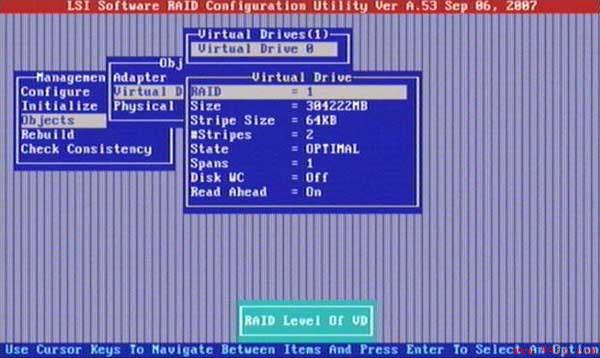

在选中的阵列上回车，选择view/update parameters回车查看阵列参数

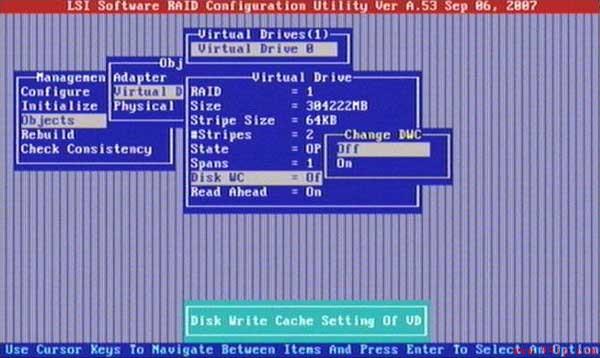

磁盘写缓存和预读功能可调整

3．删除raid阵列

删除阵列将清除raid信息和硬盘里边的数据，不可恢复，如果有数据的情况下需要提前做好数据备份。

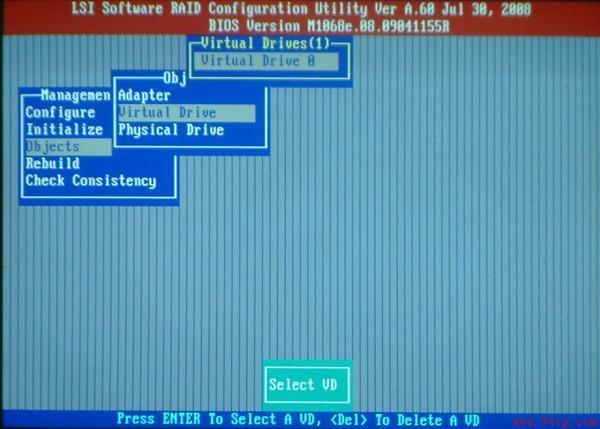

3.1可以使用下图方式删除单个阵列。将光标移至欲删除的阵列上。

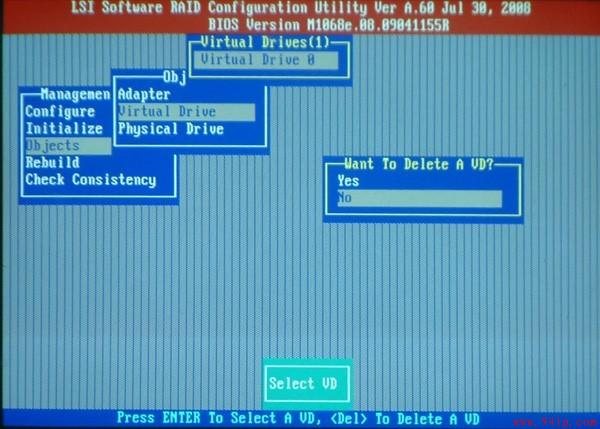

按<DEL>键删除选中的阵列，选择yes确认

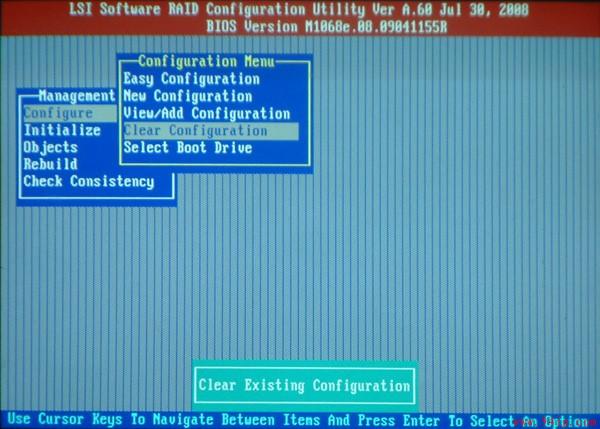

3.2删除阵列选择configure－clear configuration将清除所有配置的阵列信

选择yes确认

4．Raid0的配置

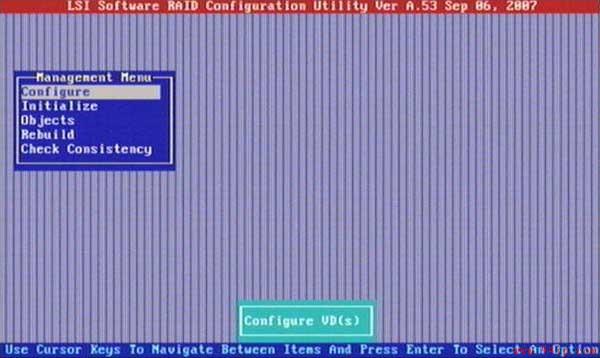

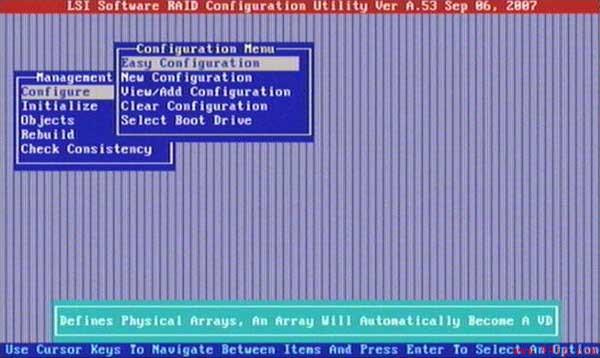

创建raid0，选择Configure进行raid配置

选择Easy configuration或View/add Configuration， 注意new configuration将清除原来所有配置，重新配置raid

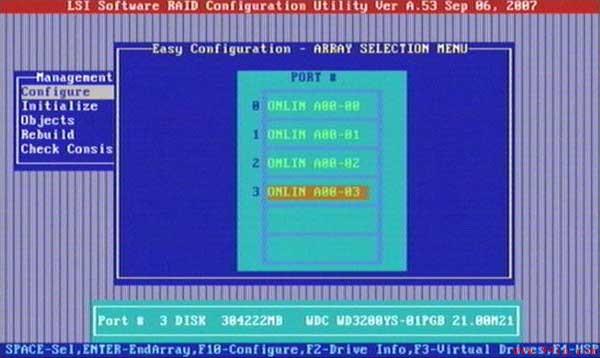

按<space>键选中要配置为阵列的硬盘，选中的硬盘显示online状态。

按下<F10>键配置

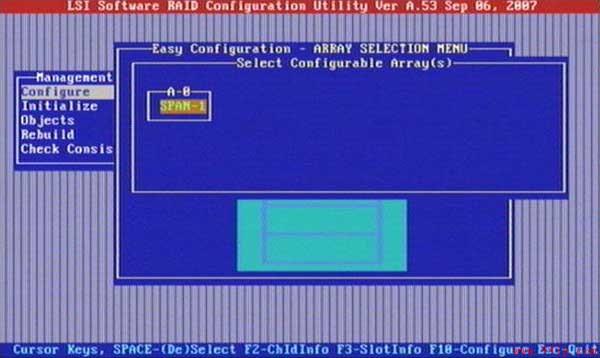

按空格键选中阵列1

再次按<F10>配置，在raid上回车可以选择raid0

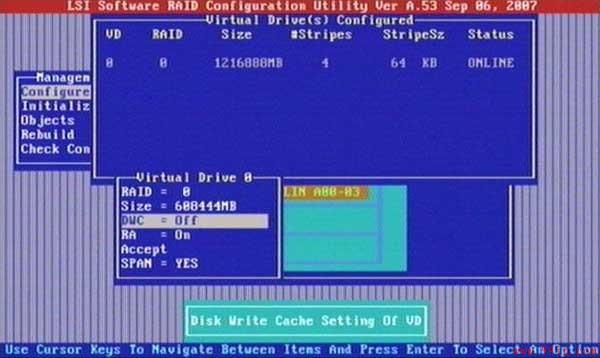

在DWC上回车可以选择是否打开磁盘写缓存；在RA上回车可以选择是否打开预读功能（这两项参数均保持默认即可）

选择accept回车

按ESC退出，完成阵列配置

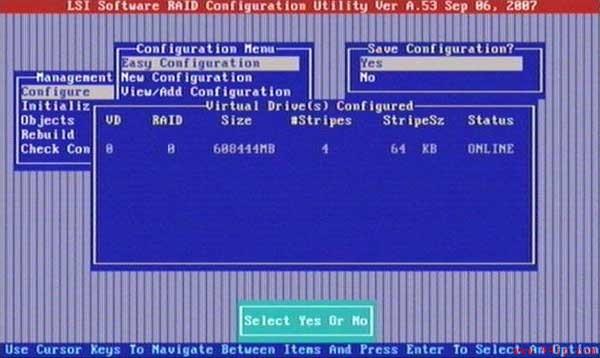

提示是否保存raid信息，选择yes

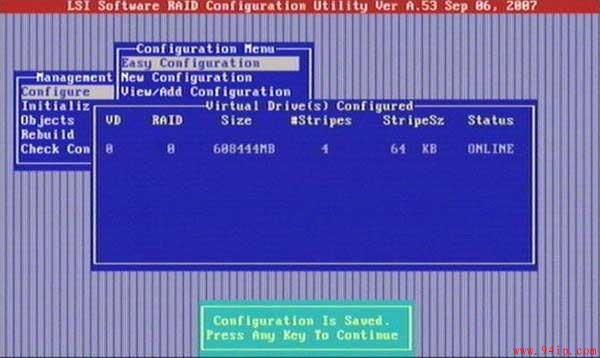

Raid0创建完成
